動圈式閉環振系列結合劍橋科技的動圈式驅動器的技術和專利的移動介質電容式位置檢測器的設計。這種組合提供了最高的定位精度為基礎的任何掃描振鏡設計和可重復性。這些掃描系統可以被設計和速度，規模，成本和典型的光束直徑5毫米的精度優化 - 75毫米。

特點
        最高的定位精度和可重復性：動圈式的定位精度優于來自致動器設計配置和位置檢測器的設計專利。掃描儀的前端位置檢測器之間提供了一面鏡子，定位為最真實最親密的耦合位置檢測器。城市電訊的移動介質電容位置檢測器的設計提供了卓越的重復性時間和溫度的線性度和定位。這種電容探測器，與CTI的671伺服驅動器，降低了光學定位誤差，從而使單microradian級的定位性能，1.5 microradians低。

、


美國CTI振鏡，美國劍橋高速掃描振鏡，Cambrage Technology Inc系列掃描振鏡

        振鏡速度和步驟響應時間：高慣性力矩的動圈式設計，比允許的振鏡系列高定位速度。在激烈的最先進的釹鐵硼與動圈式低轉子慣量設計結合磁鐵磁場強度的狀態給出了非常高振鏡動圈式慣性高扭矩峰值并以?xún)?yōu)秀的擺動和抖動性能比均方根加速度。我們先進的執行器的設計與我們的671伺服驅動器相結合，讓動圈式galvos達到速度高達1角的小范圍變動1.5毫秒響應時間步千赫。
       高系統性能和可靠性隨著時間：高級產品壽命和紀律的設計技術，在軸承技術和質量最好的制造工藝和工藝可靠性。制造質量保證性能的一致性，你需要設計的高品質系統劍橋科技的高標準要求在當今競爭激烈的市場。

CTI6450系列掃描振鏡介紹

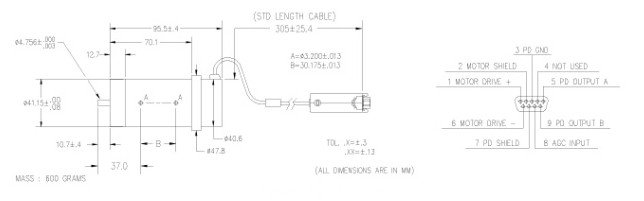

Model 6450 Moving Coil Closed Loop Galvanometer Based Optical Scanner with Capacitive Position Detector
Supports 12 mm apertures

Galvanometer Specifications
All Position Detector specifications apply with Cambridge Technology servo driver after a 30 second warm-up. All angles are in mechanical degrees. Consult manual for complete operating instruction.

Mechanical Specifications
Rated Angular Excursion: 40°
Rotor Inertia: 2.3 gm*cm2, +/-10%
Torque Constant: 0.45X106dyne-cm/amp, +/-10%
Maximum Coil Temperature: 150°C
Thermal Resistance (Coil to Case): 5.0°C/Watt, Max

Electrical Specifications/Drive Mechanism
Coil Resistance: 4.0 Ohms, +/-10%
Coil Inductance: 450uH, +/-10%
Back EMF Voltage: 0.8mV/degree/sec, +/-10%
RMS Current: 1.8 Amperes at Tcase of 50°C, Max
Peak Current: 6.0 Amperes, Max
Small Angle Step Response Time: 2.0ms, with balanced inertia matched load

Position Detector
Linearity: 99.9%, Minimum, over 40 degrees
Scale Drift: 50PPM/°C, Maximum
Zero Drift: 15 microradians/°C, Maximum
Repeatability, Short Term: 2 microradians
Output Signal, Common Mode: 970 microamperes with AGC voltage of 10VDC, +/-20%
Output Signal, Differential Mode: 21.5 µA/degree, at common mode current 970 µA, +/-20%

      美國劍橋公司全名CambridgeTechnologyINC，簡稱CTI，成立于1978年作為一個供應商，在生物醫學研究領域的儀器儀表產品的開發商。當時他們建立技術創新，高品質的制造和客戶承諾CTI的標準。在努力實現的精度和準確度的最高級別的產品，劍橋高速奠定了閉環振技術，現在是劍橋的獨家產品重點的基礎。本公司直接代理銷售美國劍橋（CambridgeTechnologyINC）的各型號掃描振鏡并提供維修服務。部分產品型號如：美國Cambridge Technology INC（劍橋6860、CTI6860、CTI6870、CTI6880、CTI6800、CTI6810、CTI6850、CTI VM-Series、CTI VM500plus、CTI 6231HB、CTI 6240H、CTI 6200、CTI6450、CTI 6210、CTI 6850P、CTI 6810P等。
