一、參數設置

對控制器的操作及設置全部在觸摸屏上完成。界面共包括主頁、參數設置及端口配置三個頁面。主頁左下角按鍵為中英文界面切換按鍵。上電后首先進入開機畫面，當觸摸屏與控制器連接及通訊正常，初始化完成后即進入主界面。

在首頁面顯示當前參數序號的參數設定（如下圖）。

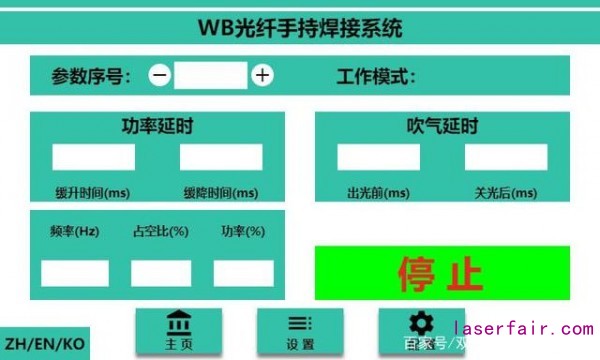

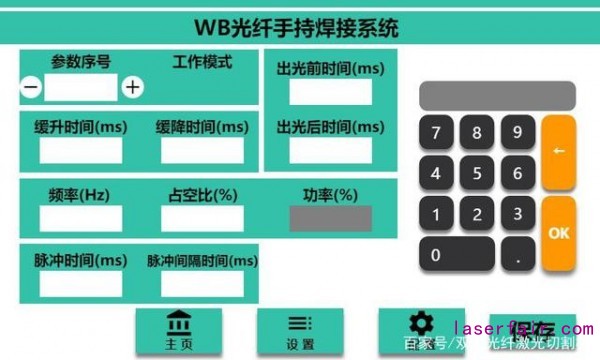

主界面顯示效果圖

二、首頁界面包括以下內容：

①參數序號：控制器支持存儲 30 組不同焊接參數，直接選擇調用，操作便捷；

②功率緩升時間：第一次觸發加工信號激光 PWM 占空比和激光功率從 0%到設定值所用到的時間（手持焊接建議設置為 0）；

③功率緩降時間：斷開觸發加工信號后激光 PWM 占空比和激光功率從設定值到達停止出光所延續的時間（手持焊接建議設置為 0）；

④PWM 頻率（Hz）：每秒鐘信號從高電平到低電平再回到高電平的次數（建議設置為 800HZ-5000HZ）；

⑤PWM 占空比（%）：一個脈沖周期內高電平在整個周期占的比例（建議設置為 70%-80%）；

⑥激光功率（%）：一臺激光器工作時輸出的激光功率（根據板材厚度建議設置為 50%-70%）；

⑦開光前吹氣延時：第一次觸發加工信號開始吹氣到開始出光所需要的時間；（手持焊接建議開啟 50ms）；

⑧關光后吹氣延時：斷開觸發加工信號后吹氣繼續延續的時間；（手持焊接建議設置為 50ms）；

⑨開氣閥：氣閥開關可在焊接前測試氣閥是否正常，出氣量是否正常；

⑩開紅光：控制激光器導向紅光開關（此功能根據激光器特性暫未開放）；

①①開送絲：手動控制送絲機送絲，此功能需搭配送絲機后才能使用；

①②啟動/停止開關：點擊“啟動”，設備進入準備工作狀態，激光器可以出光；點擊“停止”，設備進入待機狀態，激光器無法出光。

三、配置界面內容：

端口設置密碼為：0000 （四個阿拉伯 0）

按照連接正常后需要對接線端口進行匹配，點擊“端口”進入到如下界面后，我們根據以上各激光器接線方式進行端口匹配（如下圖）：

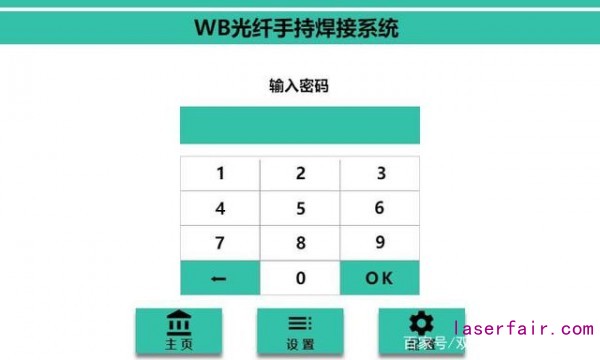

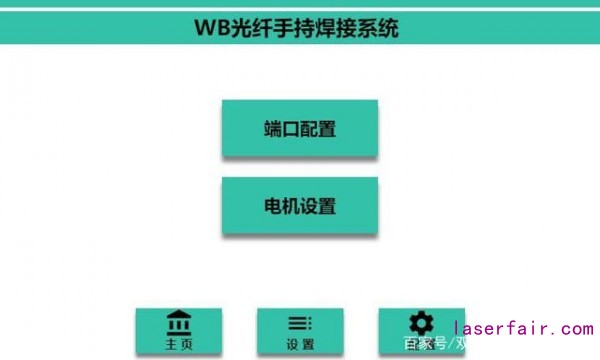

配置端口選擇后進入管理員登陸界面輸入：0000 后可以看到如下選項菜單“端口設置”和“電機設置”：

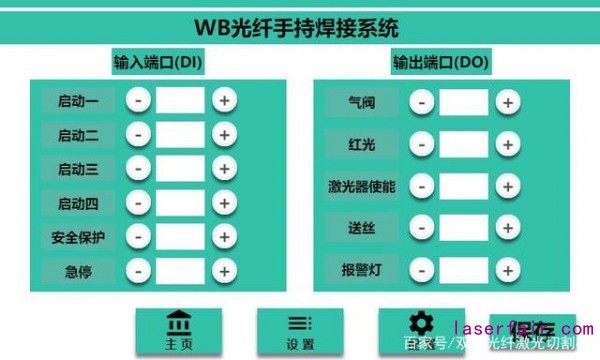

首先進入端口參數配置如下圖：

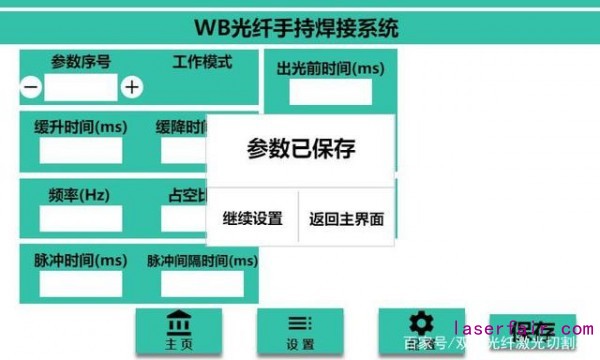

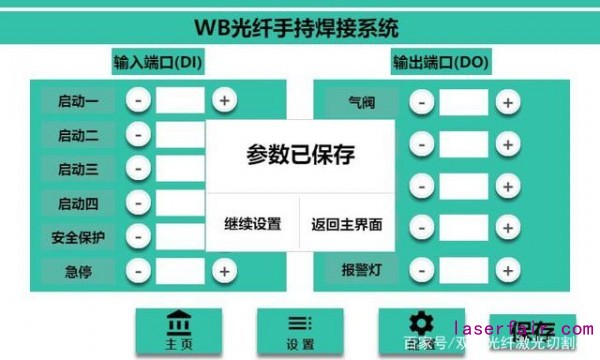

根據接線端口要求進行設置，全部設置完成后點擊保存。在彈出的對話框中選擇“返回主界面”。

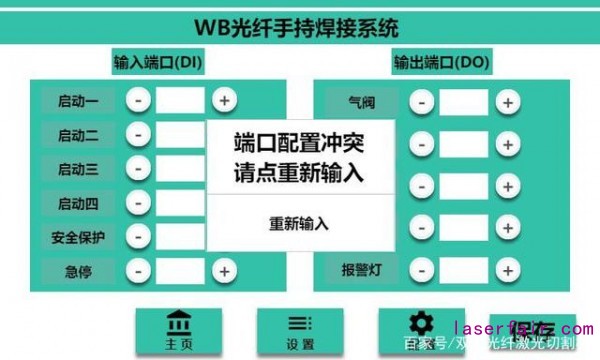

如果出現以下情況說明端口有重復設置請仔細檢查，不用的端口可以選擇關閉。

設置說明：控制器上面輸出端口提供了三個固態繼電器供使用，如：第一組繼電器（常閉 1，COM，常開 1）對應端口配置里面的 KA1; 第二組繼電器（常閉 2，COM，常開 2）對應端口配置里面的 KA2; 第三組繼電器（常閉 2，COM，常開 3）對應端口配置里面的 KA3;

安全保護：安全保護默認開啟狀態端口為 DI5，本說明接線圖也是接到 DI5 請接線和匹配時一定做好對應，安全無小事，請一定把人身安全放在首位。

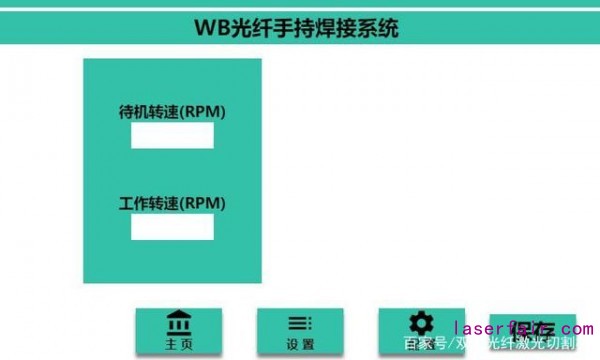

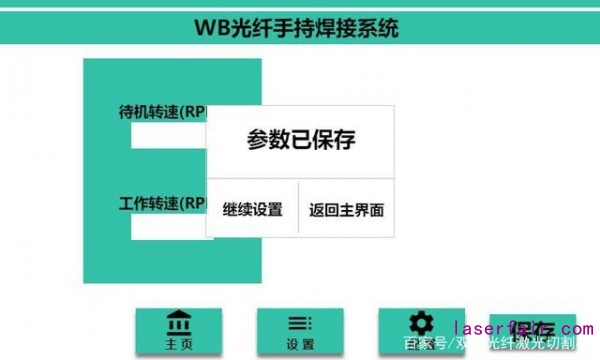

然后進入電機設置如下圖：

電機參數配置里面包含：“電機待機轉速”和“電機工作轉速”使用搖擺焊接時請開啟，推薦參數設置為“電機待機轉速”3000 轉/分鐘；“電機工作轉速”6000 轉/分鐘。如果需要關閉搖擺焊接功能請將“電機待機轉速”和“電機工作轉速”值都設置為“0”。
