CO2激光器

CO2激光切割技術及其工業應用

秩名 來源:激光商情網2010-10-14 我要評論(0 )

導讀 : CO2 激光切割是用聚焦鏡將 CO2 激光束聚焦在材料表面使材料熔化 , 同時用與激光束同軸的壓縮氣體吹走被熔化的材料 , 并使激光束與材料沿一定軌跡作相對運動 , 從...

導讀: CO2激光切割是用聚焦鏡將CO2激光束聚焦在材料表面使材料熔化,同時用與激光束同軸的壓縮氣體吹走被熔化的材料,并使激光束與材料沿一定軌跡作相對運動,從而形成一定形狀的切縫。

CO2激光切割是用聚焦鏡將CO2激光束聚焦在材料表面使材料熔化,同時用與激光束同軸的壓縮氣體吹走被熔化的材料,并使激光束與材料沿一定軌跡作相對運動,從而形成一定形狀的切縫。隨著CO2激光器及數控技術的不斷完善和發展,目前已成為工業上板材切割的一種先進的加工方法。

一、引言

CO2激光切割是用聚焦鏡將CO2激光束聚焦在材料表面使材料熔化,同時用與激光束同軸的壓縮氣體吹走被熔化的材料,并使激光束與材料沿一定軌跡作相對運動,從而形成一定形狀的切縫。從二十世紀七十年代以來隨著CO2激光器及數控技術的不斷完善和發展,目前已成為工業上板材切割的一種先進的加工方法。在五、六十年代作為板材下料切割的主要方法中:對于中厚板采用氧乙炔火焰切割;對于薄板采用剪床下料,成形復雜零件大批量的采用沖壓,單件的采用振動剪。七十年代后,為了改善和提高火焰切割的切口質量,又推廣了氧乙烷精密火焰切割和等離子切割。為了減少大型沖壓模具的制造周期,又發展了數控步?jīng)_與電加工技術。各種切割下料方法都有其有缺點,在工業生產中有一定的適用范圍。

CO2激光切割技術比其他方法的明顯優點是:

1)切割質量好。切口寬度窄(一般為0.1--0.5mm)、精度高(一般孔中心距誤差0.1--0.4mm,輪廓尺寸誤差0.1--0.5mm)、切口表面粗糙度好(一般Ra12.5--25μm,切縫一般不需要再加工即可焊接

2)切割速度快。例如采用2KW激光功率,8mm厚的碳鋼切割速度為1.6m/min2mm厚的不銹鋼切割速度為3.5m/min,熱影響區小,變形極小。

3)清潔、安全、無污染。大大改善了操作人員的工作環境。當然就精度和切口表面粗糙度而言,CO2激光切割不可能超過電加工;就切割厚度而言難以達到火焰和等離子切割的水平。但是就以上顯著的優點足以證明:CO2激光切割已經和正在取代一部分傳統的切割工藝方法,特別是各種非金屬材料的切割。它是發展迅速,應用日益廣泛的一種先進加工方法。

九十年代以來,由于我國社會主義市場經濟的發展,企業間競爭激烈,每個企業必須根據自身條件正確選擇某些先進制造技術以提高產品質量和生產效率。因此CO2激光切割技術在我國獲得了較快的發展。

1. CO2激光切割的工業應用

世界第一臺CO2激光切割機(laser cutting)是二十世紀七十年代的誕生的。三十多年來,由于應用領域的不斷擴大,CO2激光切割機(laser cutting)不斷改進,目前國際國內已有多家企業從事生產各種CO2激光切割機(laser cutting)以滿足市場的需求,有二維平板切割機、三維空間曲線切割機、管子切割機等。國外知名企業有德國Trumpf公司、意大利Prima公司、瑞士Bystronic公司、日本Amada公司、MAZAK公司、NTC公司、澳大利亞HG Laser Lab公司等。目前國內能提供平板切割機的企業有上海團結普瑞瑪公司、沈陽普瑞瑪公司、濟南捷邁公司、武漢楚天公司等。根據美國激光工業應用權威雜志“Industrial Laser Solution”2000年度報告統計:1999年全世界共銷售的激光切割系統(主要是CO2激光切割系統)為3325,11.74億美元。據不完全統計我國目前每年生產CO2激光切割機(laser cutting)近100#p#分頁標題#e#,1.5億元人民幣。雖然激光切割的發展趨勢較快,但應用水平與發達國家相比差距較大。至2003年我國已在工業生產中使用的CO2激光切割系統累計已達500臺左右,約占全世界正運行系統總量的1.5%。

CO2激光切割系統的購置者主要是兩類

一類是大中型制造企業,這些企業生產的產品中有大量板材需要下料、切料,并且具有較強的經濟和技術實力;另一類是加工站(國外稱Job Shop,加工站是專門對外承接激光加工(laser oem)業務的,自身無主導產品。它的存在一方面可滿足一些中小企業加工的需要;一方面在初期對推廣應用激光切割技術起到宣傳示范的作用。1999年美國全國共有激光加工(laser oem)站2700,其中51%從事激光切割工作。八十年代我國激光加工(laser oem)站主要從事激光熱處理工作,九十年代后,激光切割及攻站逐步增加。在此基礎上隨著我國大中型企業體制改革的深入和經濟實力的增強,越來越多的企業將采用CO2激光切割技術。

從目前國內應用情況分析,CO2激光切割廣泛應用于<12mm厚的低碳鋼板、<6mm厚的不銹鋼板及<20mm厚的非金屬材料。對于三維空間曲線的切割,在汽車、航空工業中也開始獲得了應用。目前適合采用CO2激光切割的產品大體上可歸納為三類:

第一類:從技術經濟角度不宜制造模具的金屬鈑金件,特別是輪廓形狀復雜,批量不大,一般厚度<12mm的低碳鋼、<6mm厚的不銹鋼,以節省制造模具的成本與周期。已采用的典型產品有:自動電梯結構件、升降電梯面板、機床及糧食機械外罩、各種電氣柜、開關柜、紡織機械零件、工程機械結構件、大電機硅鋼片等。

第二類:裝飾、廣告、服務行業用的不銹鋼(一般厚度<3mm)或非金屬材料(一般厚度<20mm)的圖案、標記、字體等。如藝術照相冊的圖案,公司、單位、賓館、商場的標記,車站、碼頭、公共場所的中英文字體。

第三類:要求均勻切縫的特殊零件。最廣泛應用的典型零件是包裝印刷行業用的模切版,它要求在20mm厚的木模板上切出縫寬為0.7~0.8mm的槽,然后在槽中鑲嵌刀片。使用時裝在模切機上,切下各種已印刷好圖形的包裝盒。國內近年來應用的一個新領域是石油篩縫管。為了擋住泥沙進入抽油泵,在壁厚為6~9mm的合金鋼管上切出<0.3mm寬的均勻切縫,起割穿孔處小孔直徑不能>0.3mm,切割技術難度大,已有不少單位投入生產。

國外除上述應用外,還在不斷擴展其應用領域。

1)采用三維激光切割系統或配置工業機器人,切割空間曲線,開發各種三維切割軟件,以加快從畫圖到切割零件的過程。

2)為了提高生產效率,研究開發各種專用切割系統,材料輸送系統,直線電機驅動系統等,目前切割系統的切割速度已超過100m/min。

3)為擴展工程機械、造船工業等的應用,切割低碳鋼厚度已超過30mm,并特別注意研究用氮氣切割低碳鋼的工藝技術,以提高切割厚板的切口質量。因此在我國擴大CO2激光切割的工業應用領域,解決新的應用中一些技術難題仍然是工程技術人員的重要課題。

#p#分頁標題#e#三、CO2激光切割的幾項關鍵技術是光、機、電一體化的綜合技術

激光束的參數、機器與數控系統的性能和精度都直接影響激光切割的效率和質量。特別是對于切割精度較高或厚度較大的零件,必須掌握和解決以下幾項關鍵技術:

1、   焦點位置控制技術:

激光切割的優點之一是光束的能量密度高,一般>10W/cm2。由于能量密度與4/πd2成正比,所以焦點光斑直徑盡可能的小,以便產生一窄的切縫;同時焦點光斑直徑還和透鏡的焦深成正比。聚焦透鏡焦深越小,焦點光斑直徑就越小。但切割有飛濺,透鏡離工件太近容易將透鏡損壞,因此一般大功率CO2激光切割工業應用中廣泛采用5~7.5(127~190mm)的焦距。實際焦點光斑直徑在0.1~0.4mm之間。對于高質量的切割,有效焦深還和透鏡直徑及被切材料有關。例如用5〃的透鏡切碳鋼,焦深為焦距的+2%范圍內,5mm左右。因此控制焦點相對于被切材料表面的位置十分重要。顧慮到切割質量、切割速度等因素原則上<6mm的金屬材料,焦點在表面上;>6mm的碳鋼,焦點在表面之上;>6mm的不銹鋼,焦點在表面之下。具體尺寸由實驗確定。

在工業生產中確定焦點位置的簡便方法有三種:

1)打印法:使切割頭從上往下運動,在塑料板上進行激光束打印,打印直徑最小處為焦點。

2)斜板法:用和垂直軸成一角度斜放的塑料板使其水平拉動,尋找激光束的最小處為焦點。

3)藍色火花法:去掉噴嘴,吹空氣,將脈沖激光打在不銹鋼板上,使切割頭從上往下運動,直至藍色火花最大處為焦點。

對于飛行光路的切割機,由于光束發散角,切割近端和遠端時光程長短不同,聚焦前的光束尺寸有一定差別。入射光束的直徑越大,焦點光斑的直徑越小。為了減少因聚焦前光束尺寸變化帶來的焦點光斑尺寸的變化,國內外激光切割系統的制造商提供了一些專用的裝置供用戶選用:

1)平行光管。這是一種常用的方法,即在CO2激光器的輸出端加一平行光管進行擴束處理,擴束后的光束直徑變大,發散角變小,使在切割工作范圍內近端和遠端聚焦前光束尺寸接近一致。

2)在切割頭上增加一獨立的移動透鏡的下軸,它與控制噴嘴到材料表面距離(stand off)的Z軸是兩個相互獨立的部分。當機床工作臺移動或光軸移動時,光束從近端到遠端F軸也同時移動,使光束聚焦后光斑直徑在整個加工區域內保持一致。(如圖1)




1

3)控制聚焦鏡(一般為金屬反射聚焦系統)的水壓。若聚焦前光束尺寸變小而使焦點光斑直徑變大時,自動控制水壓改變聚焦曲率使焦點光斑直徑變小。

4)飛行光路切割機上增加x、y方向的補償光路系統。即當切割遠端光程增加時使補償光路縮短;反之當切割近端光程減小時,#p#分頁標題#e#使補償光路增加,以保持光程長度一致。

2.切割穿孔技術:

任何一種熱切割技術,除少數情況可以從板邊緣開始外,一般都必須在板上穿一小孔。早先在激光沖壓復合機上是用沖頭先沖出一孔,然后再用激光從小孔處開始進行切割。對于沒有沖壓裝置的激光切割機(laser cutting)有兩種穿孔的基本方法:

1)爆破穿孔:(Blast drilling)

材料經連續激光的照射后在中心形成一凹坑,然后由與激光束同軸的氧流很快將熔融材料去除形成一孔。一般孔的大小與板厚有關,爆破穿孔平均直徑為板厚的一半,因此對較厚的板爆破穿孔孔徑較大,且不圓,不宜在要求較高的零件上使用(如石油篩縫管),只能用于廢料上。此外由于穿孔所用的氧氣壓力與切割時相同,飛濺較大。

2)脈沖穿孔:(Pulse drilling

采用高峰值功率的脈沖激光使少量材料熔化或汽化,常用空氣或氮氣作為輔助氣體,以減少因放熱氧化使孔擴展,氣體壓力較切割時的氧氣壓力小。每個脈沖激光只產生小的微粒噴射,逐步深入,因此厚板穿孔時間需要幾秒鐘。一旦穿孔完成,立即將輔助氣體換成氧氣進行切割。這樣穿孔直徑較小,其穿孔質量優于爆破穿孔。為此所使用的激光器不但應具有較高的輸出功率;更重要的時光束的時間和空間特性,因此一般橫流CO2激光器不能適應激光切割的要求。此外脈沖穿孔還須要有較可靠的氣路控制系統,以實現氣體種類、氣體壓力的切換及穿孔時間的控制。

在采用脈沖穿孔的情況下,為了獲得高質量的切口,從工件靜止時的脈沖穿孔到工件等速連續切割的過渡技術應以重視。從理論上講通常可改變加速段的切割條件:如焦距、噴嘴位置、氣體壓力等,但實際上由于時間太短改變以上條件的可能性不大。在工業生產中主要采用改變激光平均功率的辦法比較現實,具體方法有以下三種:(1)改變脈沖寬度;(2)改變脈沖頻率;(3)同時改變脈沖寬度和頻率。實際結果表明,第(3)種效果最好。

3.噴嘴設計及氣流控制技術:

激光切割鋼材時,氧氣和聚焦的激光束是通過噴嘴射到被切材料處,從而形成一個氣流束。對氣流的基本要求是進入切口的氣流量要大,速度要高,以便足夠的氧化使切口材料充分進行放熱反應;同時又有足夠的動量將熔融材料噴射吹出。因此除光束的質量及其控制直接影響切割質量外,噴嘴的設計及氣流的控制(如噴嘴壓力、工件在氣流中的位置等)也是十分重要的因素。

目前激光切割用的噴嘴采用簡單的結構,即一錐形孔帶端部小圓孔。通常用實驗和誤差方法進行設計。由于噴嘴一般用紫銅制造,體積較小,是易損零件,需經常更換,因此不進行流體力學計算與分析。在使用時從噴嘴側面通入一定壓力Pn(表壓為Pg)的氣體,稱噴嘴壓力,從噴嘴出口噴出,經一定距離到達工件表面,其壓力稱切割壓力Pc,最后氣體膨脹到大氣壓力Pa。研究工作表明隨著Pn的增加,氣流流速增加,Pc也不斷增加??捎孟铝泄接嬎悖?/font>

 V=8.2d2(Pg+1)

 V-氣體流速
       L/min

 d-噴嘴直徑
        mm

 Pg-噴嘴壓力(表壓)bar



對于不同的氣體有不同的壓力閾值,當噴嘴壓力超過此值時,氣流為正常斜激波,氣流速從亞音速向超音速過渡。此閾值與PnPa比值及氣體分子的自由度兩因素有關:如氧氣、空氣的n=5,因此其閾值Pn=1bar×(1.2)3.5=1.89bar。當噴嘴壓力更高Pn/Pa=(1+1/n)1+n/2時(Pn>4bar,氣流正常斜激波封變?yōu)檎げ?span lang="EN-US">,切割壓力Pc下降,氣流速度減低,并在工件表面形成渦流,削弱了氣流去除熔融材料的作用,影響了切割速度。因此采用錐孔帶端部小圓孔的噴嘴,其氧氣的噴嘴壓力常在3bar以下。

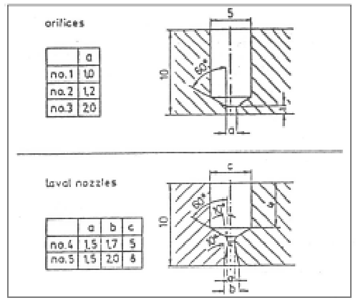

為進一步提高激光切割速度,可根據空氣動力學原理,在提高噴嘴壓力的前提下不產生正激波,設計制造一種縮放型噴嘴,即拉伐爾(Laval)噴嘴。為方便制造可采用如圖2的結構。德國漢諾威大學激光中心使用500WCO2激光器,透鏡焦距2.5,采用小孔噴嘴和拉伐爾噴嘴分別作了試驗。試驗結果如所示:分別表示NO2、NO4NO5噴嘴在不同的氧氣壓力下,切口表面粗糙度Rz與切割速度Vc#p#分頁標題#e#的函數關系。從圖中可以看出NO2小孔噴嘴在Pn400Kpa(或4bar)時切割速度只能達到2.75m/min(碳鋼板厚為2mm)。NO4、NO5二種拉伐爾噴嘴在Pn500Kpa600Kpa時切割速度可達到3.5m/min5.5m/min。應指出的是切割壓力Pc還是工件與噴嘴距離的函數。由于斜激波在氣流的邊界多次反射,使切割壓力呈周期性的變化。




2

第一高切割壓力區緊鄰噴嘴出口,工件表面至噴嘴出口的距離約為0.5~1.5mm,切割壓力Pc大而穩定,是目前工業生產中切割手扳常用的工藝參數。第二高切割壓力區約為噴嘴出口的3~3.5mm,切割壓力Pc也較大,同樣可以取得好的效果,并有利于保護透鏡,提高其使用壽命。曲線上的其他高切割壓力區由于距噴嘴出口太遠,與聚焦光束難以匹配而無法采用。

綜上所述,CO2激光器切割技術正在我國工業生產中得到越來越多的應用,國外正研究開發更高切割速度和更厚鋼板的切割技術與裝置。為了滿足工業生產對質量和生產效率越來越高的要求,必須重視解決各種關鍵技術及執行質量標準,以使這一新技術在我國獲得更廣泛的應用。
