1 引言

　　Windows操作系統因其卓越的性能已成為各個領域廣泛采用的操作系統平臺，由于Windows對系統底層操作采取了屏蔽的策略，因而對用戶而言，系統變得更為安全，但這卻給眾多的硬件或者系統軟件開發人員帶來了不小的困難，因為只要應用中涉及到底層的操作，如直接訪問I/O端口和物理內存等，開發人員就不得不深入到Windows的內核去編寫屬于系統級的虛擬設備驅動程序。筆者開發的激光聲遙感系統顯控軟件中涉及到物理內存的訪問和信號波形的顯示，如采用VC++等語言開發，一方面開發虛擬設備驅動程序工作難度較大，另外波形的顯示及選取定位等工作實現起來也較繁雜，而如果在Lab Windows/CVI環境下完成這一工作，這一切將變得十分輕松，而且使系統的性能更加出色。

　　2 關于Lab windows/CVI

　　Lab Windows/CVI 是美國NI（National Instrument）公司開發的Measurement Studio軟件組中的一員，是32位的面向計算機測控領域的虛擬儀器軟件開發平臺，可在Windows 98/NT/2000等操作系統下運行。它以ANSIC為核心，將功能強大、使用靈活的C語言平臺與用于數據采集、分析和顯示的測控專業工具有機結合起來。它的交互式開發平臺、交互式編程方法、豐富的功能面板和庫函數大大增強了C語言的功能，為熟悉C語言的開發人員建立自動化檢測系統、自動測量環境、數據采集系統、過程控制系統等提供了一個理想的軟件開發環境。當前的最新版本Lab Windows/CVI 7.0更因其完全集成的工作平臺（Workspace）、可生成代碼的硬件配置助手以及經重新設計的數據采集界面為廣大用戶提供更靈活、高效又長期穩定的ANSI C編程，大幅增加了開發速度。它的用戶界面函數庫除了提供一般程序設計語言提供的控件外，還擴展了新的完善的帶有圖像、標記和分欄功能的樹型控件、圖形圖例控件、以及“open GL”控件 等；新的圖形控件具有平滑顯示，抗混疊， 內置DataSocket以及另一個x軸的功能，能更有效地顯示測量數據。另外，Lab Windows/CVI還支持多線程編程及物理內存訪問，它不僅提供了用來進行數據存儲和讀取的內存管理函數，還在Utility函數庫中提供了利用物理地址對內存直接訪問的Physical Memory Access子類，本文中顯控軟件的設計正是基于它這幾個方面的特性。

　　3 激光聲遙感系統概述

　　激光聲遙感系統是一種新型的水下目標遙感探測系統，它通過對接收到的水下目標反射的寬帶窄脈沖信號進行實時處理來實現對水下目標的探測和定位。因此，在軍事和國防建設中具有重要的意義。

　　系統的工作原理為高能激光束照射水面在水中產生高頻寬帶聲脈沖信號，信號在傳播的過程中遇到水下目標發生散射或反射后有部分聲波會透過水面?zhèn)鞑サ娇諝庵?。在空中布放的聲陣將接收到的聲信號轉換為電信號后送多波束接收機進行采集、處理、顯示、分析，進而確定水下目標的方位和距離。

　　按系統要求，該接收機將完成對采樣率高達384KHz的8路信號的波束形成、檢波和短積分處理，并能夠?qū)崟r顯示14個波束的目標信號方位─距離畫面及光標所選目標的方位、距離數據，系統的DSP部分包括前置預處理分機、高速信號處理分機和顯示控制分機三個部分。其中前兩部分集成為專用的DSP分機，顯控分機采用高性能微機，二者通過PCI總線接口卡進行控制和數據信息的交換。系統結構框圖如圖1所示。

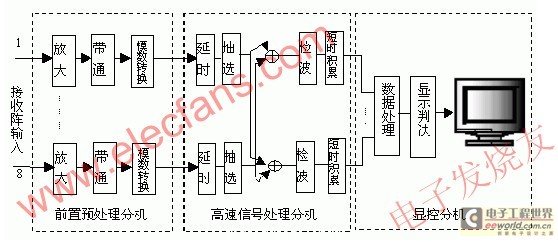

圖1 數字多波束接收機結構框圖

　　系統工作時首先啟動顯控微機和DSP處理機，顯控微機啟動圖形用戶界面應用程序，接收用戶設置輸入，并檢測激光系統發射信號；DSP分機中各采集處理模塊的DSP處理器完成初始化工作后等待啟動命令。激光系統發射后觸發主控微機向DSP分機發送增益設置命令及啟動信號。DSP分機對來自接收陣的信號進行采集和計算，形成目標的方位—距離波形數據并存入數據輸出雙口RAM中，數據滿一幀后由顯控微機進行讀取、顯示，并可以文件形式進行存儲。接收機作為微機的一個外圍設備，是按照數據空間進行讀寫操作的，根據微機內存資源配置情況，選擇了內存的EXXXXH空間存儲14個波束的數據（字存?。?，相鄰兩個波束數據交錯排列，處于同一區間，區間分配情況如下表所示。

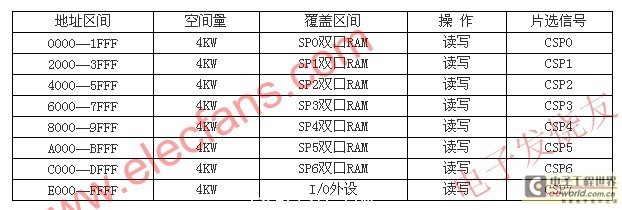

表1 波束數據緩沖區地址分配表4、顯控軟件設計

　　4.1顯控軟件功能

　　該程序負責啟動接收機工作，并完成14個波束的方位—距離數據顯示，它首先將輸入的增益值及波束號轉換為控制碼，然后以程序詢問的方式認知發射機同步信號的到來，如接收到發射機同步信號，則控制接收機進入工作狀態，并將控制碼寫入接收機控制寄存器的指定位，最后將該次發射所得處理結果顯示輸出，直至用戶按“ESC”鍵停止程序的運行。

　　這部分軟件運行于主控機上，以菜單驅動方式進行操作，其控制功能包括對接收機的增益進行設置、執行波束選擇及聲陣的高度輸入等，并對接收機信號處理單元進行起停控制；顯示功能則完成14個波束的方位—距離數據顯示或?qū)χ付úㄊ牟ㄐ芜M(jìn)行輸出，并能夠以文字方式給出光標所在位置的目標方位及距離。全部功能可總結為如下幾項：

　?。?） 系統及圖形環境初始化；

　　（2） 接收程放增益及陣高度設置輸入；

　?。?） 檢測激光器發射信號，傳送控制數據，啟動DSP分機；

　?。?） 讀取、顯示14個波束的方位—距離數據；

　?。?） 給出光標所在位置的目標方位及距離；

　?。?） 波束數據存盤。

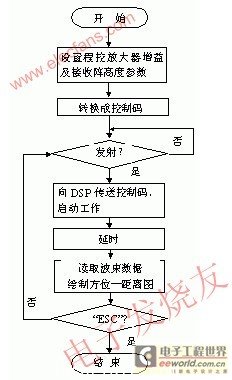

　　程序的設計上本著結構化設計思想，將整個系統功能分解為幾個子功能模塊分別開發調試，從而提高了程序的可讀性和可維護性，也便于功能的擴充。下圖給出顯控軟件主程序的流程：

　　4.2技術要點

　　程序在Lab Windows/CVI環境下開發，主窗體及菜單可在用戶界面窗口中快速便捷地建立，操作控制消息處理過程框架也可由環境自動生成，設計人員只需加入相應的處理邏輯即可。程序設計中要解決的關鍵問題是DSP分機輸出緩沖器中波束數據的讀取及波形的顯示和通過光標操作進行目標的定位。這些工作如果用VC++等實現將比較繁瑣，而在Lab Windows/CVI環境下則可以得到輕松而完美的解決。#p#分頁標題#e#

　　4.2.1 DSP分機輸出緩沖器中波束數據的讀取

　　Lab Windows/CVI在Utility函數庫中提供了利用物理地址對內存直接訪問的Physical Memory Access子類，當系統中有大量數據需要處理時，利用物理內存訪問函數即可以提高程序的運行速度，又可以避免開發虛擬設備驅動程序的繁重工作。在這一系統的開發中我們使用ReadFromPhysicalMemoryEX完成波束數據的讀取，該函數原形如下：

　　Int status=“ReadFromPhysicalMemoryEX”（unsigned int physicalAddress，void *destinatyionBuffer，unsigned int numberOfBytes，int bytesAtATime）;

　　其中，physicalAddress為數據在內存中的物理地址；destinatyionBuffer為讀出后存放數據的緩沖器；numberOfBytes為讀出數據的字節數；bytesAtATime為一次讀取的字節數，取值可為1、2、4。返回值為1表示讀取成功。4.2.2 波形的顯示和光標定位操作

　　Lab Windows/CVI提供了圖表控件來完成圖表、靜態的曲線和波形及動態實時信號波形的顯示，這里我們通過使用Graph控件來完成波束數據的顯示。Graph控件功能十分強大，主要包括繪圖功能、光標功能、坐標設定功能和縮放、移動視區功能等。用戶界面庫中提供了大量的函數以用于在Graph控件上繪制各種曲線和幾何圖形，這里我們使用PlotY函數，其原形為：

　　Int PlotY（int panelHandle，int contrlHandle，double［］ Yarray，int NumofPoints，int YdataType，int PlotStyle，int PointStyle，int LineStyle，int PointFrequency，int Color）

　　該函數有10個參數，其中panelHandl為Graph控件所在面板的句柄；contrlHandle為Graph控件的句柄，這兩者結合指明繪圖區域；Yarray為繪制曲線的數據數組；NumofPoints為繪制數據點的個數；YdataType為數據類型；PlotStyle為控制曲線類型的常量；PointStyle為數據點形狀常量，通過設置它將數據點用特定的形狀繪制；LineStyle為線條類型常量，進行諸如實線、虛線的選擇；PointFrequency為點間距常量，無效時設為默認值1；Color曲線顏色設置常量。仔細設置好這些常數即可精確繪制出波形。

　　Graph控件支持光標操作，在程序設計中可利用光標進行定位，在設計時可對光標的個數、顏色、形狀、模式等屬性進行設置，程序中又可通過函數對光標進行操作，如設置活動光標，獲取和設置光標的坐標等，而坐標數據與目標的時間、距離數據是相關聯的，在程序中可通過簡單的計算進行轉換。

　　Graph控件的縮放和視區移動功能則允許我們對波形的局部進行放大以觀察細節，以及將波形繪制在視區之外，需要時又可移入視區之內進行顯示?？傊?，該控件的強大功能滿足了我們現階段所有的波形顯示和分析的需要。

　　5 結束語

　　本文討論了在Lab Windows/CVI環境下開發DSP顯控程序的優越性和關鍵技術。該接收機經受了海試的考驗，在整個海試過程中一直穩定可靠地運行，其處理所得目標方位、距離值及海深等數值都能與預知值很好地吻合。另外，該系統的設計使得其功能很容易擴充，它除了對國防建設具有重要意義外，稍加改進后還可應用于如沉船打撈、航道勘測、水底地形圖的測繪等領域，對海洋的開發和經濟的發展都具有重要的意義。
