2正交試驗(yàn)

    　2.1正交試驗(yàn)組合

    　激光參數(shù)選定P=2100W，掃描速度F=1000mm/min，光斑為10mm×1mm的矩形光斑。

    　正交試驗(yàn)確定的涂料，在以上工藝參數(shù)下，經(jīng)CO2激光掃描后，表面發(fā)生相變硬化。由于不同吸光涂料的吸光性能不同，各試樣表面硬度也會(huì)不同。由于冷卻速度相同，因此，對(duì)相變硬化組織產(chǎn)生影響的主要是能量吸收的多少。所以，在未發(fā)生熔凝的情況下，吸光涂料的吸光率越高，相變硬化層的表面硬度也越高。本試驗(yàn)中，用HT500洛氏硬度計(jì)對(duì)激光處理后的試樣沿寬度方向等距離測(cè)試表面硬度，測(cè)試結(jié)果如表1所示。

   　 2.2試驗(yàn)數(shù)據(jù)分析

   　 根據(jù)正交實(shí)驗(yàn)方差法進(jìn)行數(shù)據(jù)處理，見(jiàn)表2。

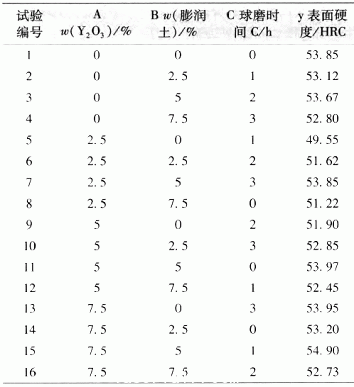

   　 表1正交試驗(yàn)組合及表面硬度(HRC)測(cè)試

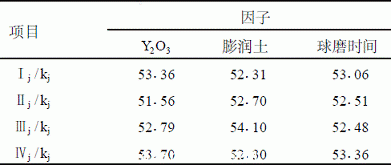

   　 表2各因子各水平的指標(biāo)平均值

　　注：極差：D1=2.14；D2=1.80；D3=0.88。

    　計(jì)算得：

 #p#分頁(yè)標(biāo)題#e#

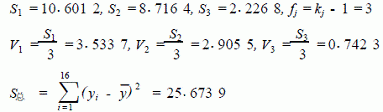

    　誤差列：Se=S總-(S1+S2+S3)=4.1295，

   　 方差之比：

    　查F分布表：

   　 對(duì)于F1

   　 F(α=0.025，f1=3，f2=6)=6.5988>F1

    　F(α=0.05，f1=3，f2=6)=4.7571

   　 對(duì)于F2

  　  F(α=0.05，f1=3，f2=6)=4.7571>F2

   　 F(α=0.10，f1=3，f2=6)=3.2888

　　對(duì)于F3

   　 F(α=0.40，f1=3，f2=6)=1.1581>F3

   　 F(α=0.45，f1=3，f2=6)=1.0127

   　 由以上數(shù)據(jù)計(jì)算可得：#p#分頁(yè)標(biāo)題#e#

    　(1)顯著性分析

    　由各方差比可知：氧化釔含量對(duì)指標(biāo)表面硬度的影響在0.05水平上顯著；膨潤(rùn)土含量對(duì)指標(biāo)的影響在在0.1水平上顯著；而球磨時(shí)間對(duì)指標(biāo)的影響在0.45水平上才顯著，說(shuō)明此列可信度較低。

   　 (2)指標(biāo)隨各因素的變化規(guī)律

    　圖2是根據(jù)表1及表2繪制的試驗(yàn)指標(biāo)隨各因素的變化趨勢(shì)圖。

圖2　指標(biāo)隨各因素的變化趨勢(shì)

    　從圖2可以看出：隨著氧化釔含量的增加，指標(biāo)先降低后升高；而對(duì)膨潤(rùn)土來(lái)說(shuō)，隨著其含量的增加，指標(biāo)先升高后降低；對(duì)于球磨時(shí)間對(duì)指標(biāo)的影響規(guī)律，在0.45水平上才具有顯著性，所以已不具備可信度。

    　(3)最優(yōu)配比及工藝

    　由極差D可知以上各因子對(duì)指標(biāo)影響的大小依次為Y2O3含量、膨潤(rùn)土含量、球磨時(shí)間，同時(shí)，由顯著性分析可知，氧化釔及膨潤(rùn)土百分含量對(duì)指標(biāo)的影響具有較高的可信度，所以，由正交試驗(yàn)可以首先確定此系列涂料的最佳配比為A4B3。而對(duì)于球磨工藝，由于球磨時(shí)間對(duì)指標(biāo)的影響最小，且由方差計(jì)算可知，其對(duì)指標(biāo)的影響規(guī)律曲線可信度較低，所以，在工藝上可以不限定其球磨時(shí)間。最佳涂料的工藝及配比可以確定為：A4B3CX。但是，對(duì)于涂料的成型工藝性能來(lái)說(shuō)，球磨后其表面成型能力得到改善，且隨著球磨時(shí)間增加，表面成型能力越好，表面平整。在工業(yè)化機(jī)械噴涂中，表面成型能力對(duì)吸光效果有很大影響。因此，在吸光性能影響不大的情況下，選擇成型能力較強(qiáng)的3h球磨時(shí)間做為涂料的最優(yōu)工藝，即A4B3C4為最優(yōu)涂料。對(duì)此，本研究也通過(guò)紅外吸收光譜試驗(yàn)進(jìn)行了驗(yàn)證，配比相同時(shí)，球磨3h的涂料具有比球磨1h的涂料更強(qiáng)的吸光性能。
