2.焊接優勢

   ◆ 非接觸焊接，無應力產生

   ◆ 無靜電威脅

   ◆ 焊接速度快

   ◆ 無空間限制，可焊接狹窄區域及微型元件

   ◆ 無烙鐵頭損壞，耗材少

   ◆ 可實現自動視覺編程，易于實現自動化



2

系統組成

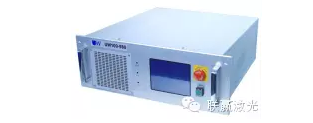

   1.光源

在激光送絲焊錫工藝中，一般選用半導體光源做焊接光源，相比較其他激光光源，半導體光源有如下優勢。

◆能量轉換效率高

◆使用壽命長，可高達10萬小時

◆功率密度較低，容易獲得更均勻的加熱

◆808nm、915nm、980nm多種波長可選，可根據不同材料吸收特性選擇不同波長

◆體積小巧，易與自動化設備集成

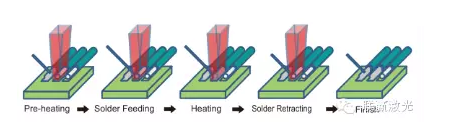

2.自動送錫系統

焊絲（錫絲）通過自動送錫系統，準確的送到要焊接的位置，精密電機可保證焊接過程送絲穩定進行。

3. 紅外溫度監控

    通過紅外溫度傳感器（IR sensor），可實時監控焊點溫度，保證焊接過程在可控的溫度的條件下進行，防止溫度過高對焊盤以及元件的損壞。

3

應用領域



    激光送絲焊錫可廣泛應用于電子與汽車行業，特別對于烙鐵頭容易產生干涉、焊接器件對溫度敏感、自動化要求比較高等傳統烙鐵焊接無法解決的領域有更明顯的優勢，同時激光送絲焊錫可替代傳統手工焊接實現自動化生產。

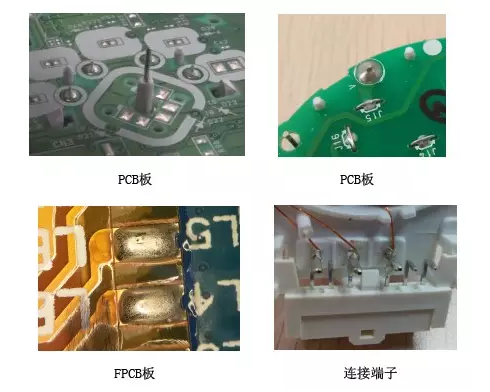

    激光送絲焊錫適用于PCB板、FPCB板、連接端子等焊點較大的產品；同時，由于激光能量可控性較好，可焊接傳統高散熱材料。

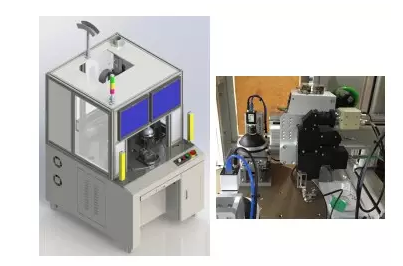

1. 四工位焊錫系統

焊接產品：開關部件

功能：

◆轉盤式四工位，裝料-焊前-焊接-焊后

◆焊前與焊后視覺檢測

◆同軸溫度監控

◆集成化送絲與焊接控制

◆門禁與光幕保護

◆夾具壓緊狀態監測

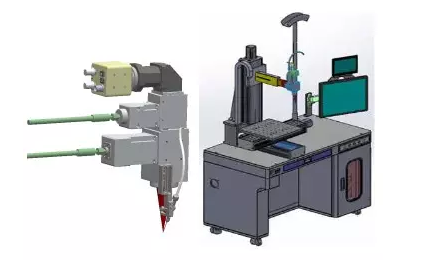

2.標準焊錫系統

焊接產品：PCB板

功能：

◆同軸CCD與溫度監控

◆集成化送絲與焊接控制

（來源：聯贏激光）
