摘要：自從蘋果手機采用指紋設備模塊以來，國內各大廠商都開始指紋模塊的研發，小米、魅族、三星、華為等均有采用自主研發的指紋識別模塊，到目前基本中高端手機都搭配有指紋識別設備。然而蘋果搭配的藍寶石識別模塊在成本上遠超過按壓式電容指紋識別模塊，并且激光切割PCB板相對藍寶石更容易一些。在實際生產切割中，對指紋模塊的切割注重于對其切割速度、切割質量上。本文主要從生產上研究355nm紫外激光切割設備的功率、頻率以及切割速度和切割方式對按壓式電容指紋模塊效果和效率的影響，從而達到高效率、高標準的激光切割加工。

關鍵詞：指紋模塊切割；激光切割；脈沖頻率；

1.引言

自從手機發明以來，它已經不僅僅是通訊的工具，其附帶的相關模塊也逐漸的將手機從單一通訊功能擴展到照相功能，娛樂功能以及交易功能等等。目前最大趨勢的是人們可以通過手機進行無線商業交易，比如電子銀行、證券買賣、網上購物等，這就極大的將手機演變成為我們的溝通生活工作平臺。更為重要的是，在這樣的平臺中，對于個人隱私、個人信息等對手機的安全體系提出了嚴峻的考驗。于是手機的安全性也得到了越來越多人的關注，從而促進了相關的技術產生。目前最新的手機指紋識別技術就是基于此產生的，指紋識別也就成了現在手機的一個新賣點。

眾所周知，指紋的唯一性，也就使得指紋識別技術成為最為安全的生物識別技術之一。相比虹膜技術，指紋識別技術更為方便，并且其相對較低的應用成本和可壓縮占用空間，這都使得其成為手機安全方面的熱點。

通常的每一個指紋手機都會擁有一個指紋識別模塊，通過該模塊將用戶的指紋收集并轉化成數據，然后存儲在手機存儲的特定區域，以備在需要的時候進行調用。而不同的指紋識別技術，其關鍵點就在于收集指紋的方式不同。目前主要分為光學式指紋模塊、電容式指紋模塊以及射頻式指紋模塊。

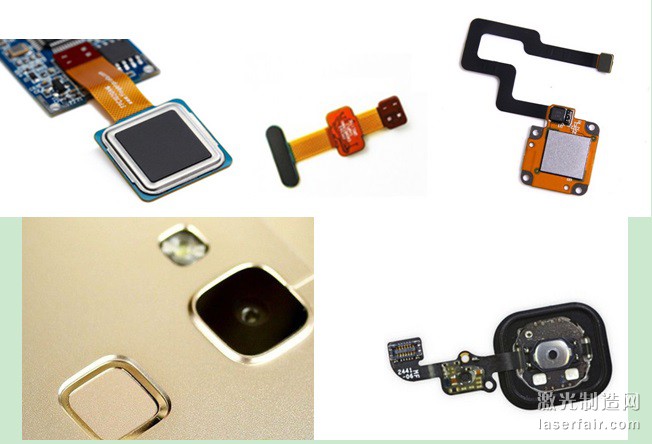

其中，光學式指紋模塊顧名思義便是利用光線反射成像識別用戶指紋，該類型指紋模塊對使用環境的溫度濕度都有一定的要求，并且在識別準確度上并不理想，再加上這種模塊一般會占用更大的空間，使其難以在手機端有所作為。而電容式指紋模塊則是利用硅晶元與導電的皮下電解液形成電場，指紋的高低起伏會導致二者之間的壓差出現不同的變化，借此可實現準確的指紋測定。該方式適應能力強，對使用環境無特殊要求，同時，硅晶元以及相關的傳感原件對空間的占用在手機設計的可接受范圍內，因而使得該技術在手機端得到了比較好的推廣。需要指出的是，目前的電容式指紋模塊也分為劃擦式與按壓式兩種，前者雖然占用體積較小，但在識別率以及便捷性方面有很大的劣勢，這也直接導致廠商全都將目光鎖定在了操作更加隨意、識別率更高的按壓式(電容)指紋模塊（如圖1）。
