智能手機消費電子領域被持續看好，手機市場的連續增長也給手機配套領域的上下游產業鏈帶來了巨大的商機，在手機行業中，配套激光設備銷售態勢持續增長，那么究竟在手機領域中會用到那些激光設備的應用呢？本文來細數手機領域中的激光工藝應用。

首先我們從手機的外觀來細數激光設備的應用：

1.手機外觀

目前手機外殼大部分廠家采用的是塑料和鋁合金外殼，如蘋果、三星手機普遍采用鋁合金材料、華為手機普遍采用塑料外殼，那么在手機外殼上又會用到那些激光技術呢？常見的有幾個標記logo、文字，激光鉆孔以及激光切割。

1）激光打標

激光打標在激光行業內是一種非常普遍通用的設備，其價格便宜，加工速度快，標記質量好，被廣泛采用，在手機領域中主要是應用在表面的logo標記、文字標記，以及內部的電子元器件、線路板的logo、文字標記，以下先列舉出手機外觀的激光打標應用。

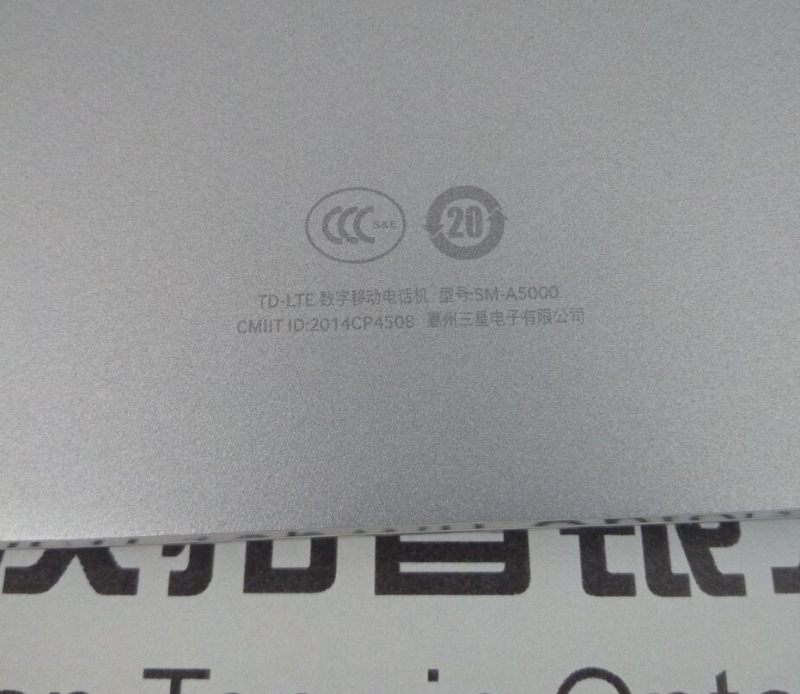

文字標記

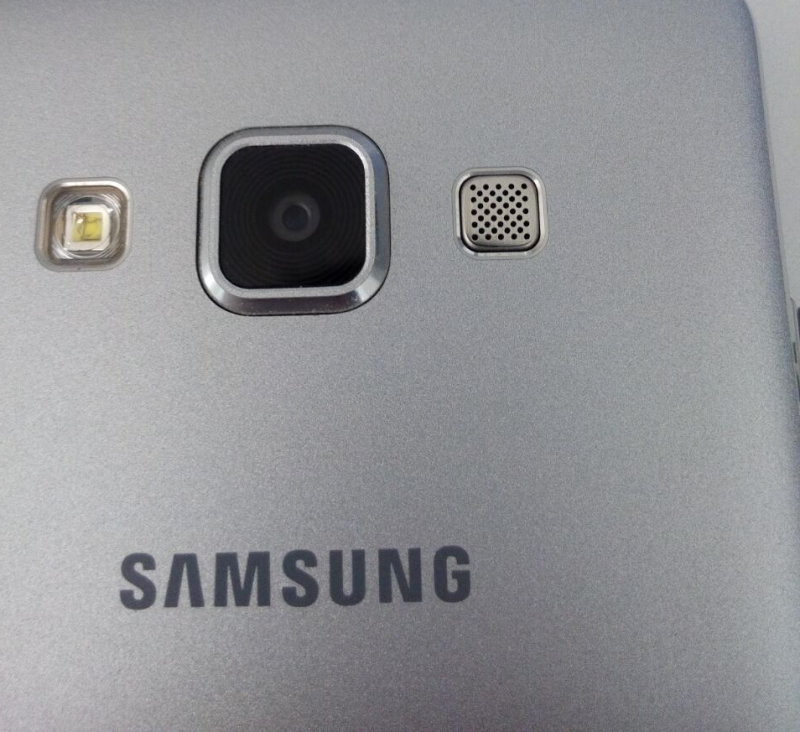

Logo標記

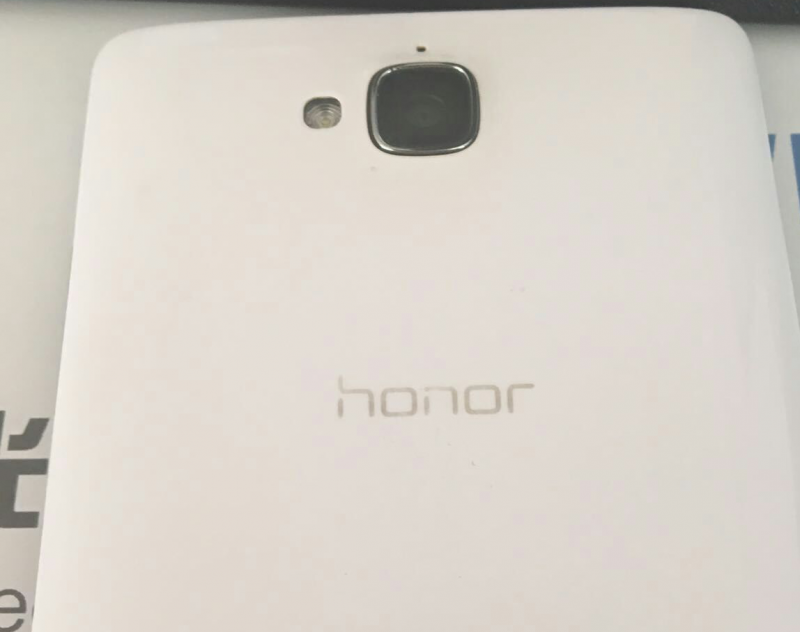

Logo標記

2）激光鉆孔

激光鉆孔就屬于比較高端一點的應用，手機制造廠家都要求速度快、質量好、成本低，所以并不是所有的激光公司都可以做，拓普銀光電確是最早開發出激光鉆孔設備的公司之一。

在早期手機鉆孔設備使用的是機械鉆孔的模式，在激光技術引入之后，其優質的切割質量和高效的速度，大大降低了人工成本。激光技術擁有免維護、操作簡便、非接觸式加工無耗材的特點節約了生產成本，這對廠家縮短制作周期和節約成本以及實現工業自動化的進程，無疑是最佳選擇。

采用激光鉆孔的優點是鉆孔的孔徑更小，無需后續加工一次性成型，一下列舉出部分手機的激光鉆孔案例。

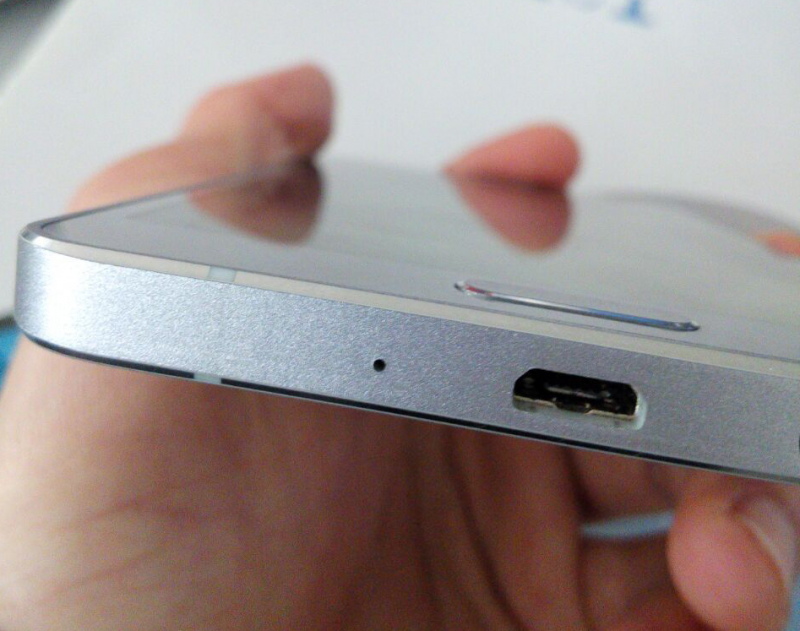

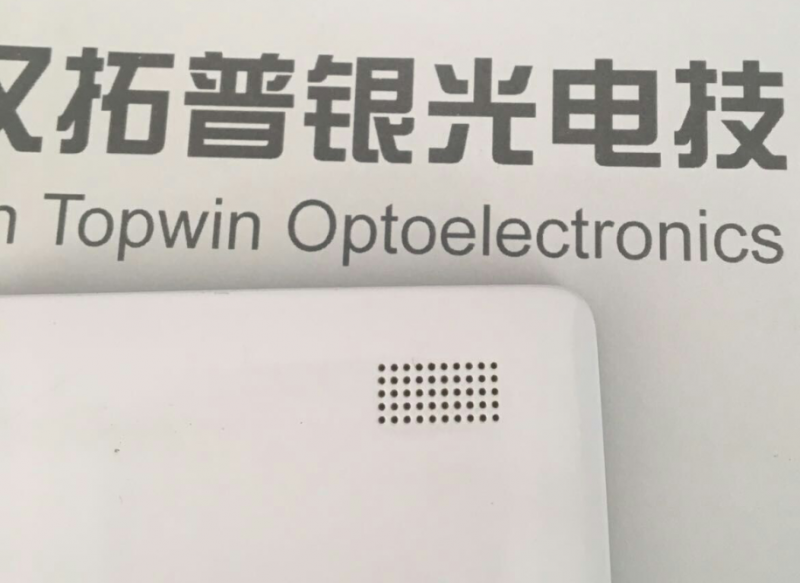

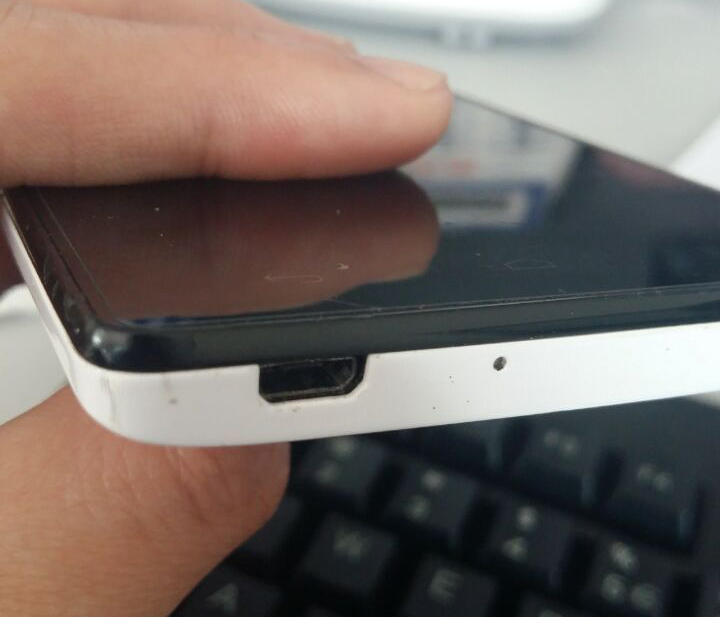

手機揚聲器鉆孔

值得一提的是，目前各廠家都開始采用放水手機的開發和應用，實驗證明，只要孔徑小于2μm即可實現10米水壓的防水功能，而孔徑2μm的小孔最佳的加工手段恰恰是激光鉆孔技術，以后媽媽再也不擔心手機掉水里壞掉了



3）激光切割

手機外殼中的激光切割技術主要是外殼的切割和屏幕玻璃的切割，在屏幕切割上激光切割技術用的更多一點，而外殼上很多公司采用的都是一次性成型技術和機械加工技術，如蘋果手機的外殼就是在一整塊厚的鋁合金材料上通過沖壓，一層層的去掉，保留那一塊的凹槽，可謂是先進工藝的典范，而作為消費電子領域中的從業者之一的我，也覺得蘋果賣得貴，他不是沒有道理的，人家的工藝絕對是精益求精，手機外殼上的一個小小的孔洞都是凝聚了高新技術含量的，手機質量在市場上絕對是NO1。當然，小編這里也并非吹捧，買手機還是不要比拼的好，量力而行，土豪除外，小編我用的就是華為和三星。下面我們來看看手機外殼和屏幕中切割的樣子。

塑料外殼

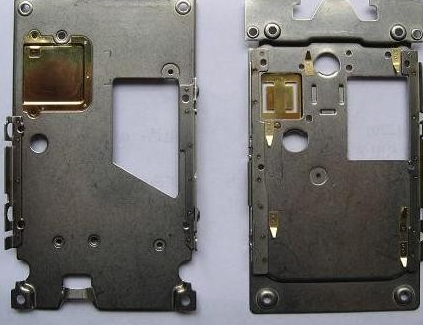

鋁合金外殼

手機玻璃屏

2手機內部

手機內部是我們普通用戶不會看到的，然而手機用看似簡單的零部件確是用到了及其復雜的工藝，也集中了最先進的技術工藝，如PCB板激光鉆盲孔等。

我們都知道手機內部是由很多個電子元器件集中到線路板上的工藝，而隨著消費者對手機的要求越來越高，手機也做的越來越輕，那么多對于FPC軟板的要求也越高，拓普銀光電主要是做FPC激光切割的廠家。那么在手機的內部又會用到那些常見的激光工藝呢？總體來說分為線路板的切割、鉆孔、打標、刻蝕、焊接、調阻、劃片等技術。鑒于小編的激光知識局限性，主要來列舉切割、打標、刻蝕、鉆孔和焊接工藝。

1）激光打標

前面列舉過了幾個打標在外殼中的應用，而在手機內部同樣用到打標技術。一個手機生產商不可能實現從上游環節到生產、銷售都有一家公司完全掌控，都是從其他公司采購電子元器件采用先進工藝組裝而成的，那么銷售電子元器件的公司和線路板的公司同樣會在他的產品上標記他的logo和一些文字說明，說明產品用途，簡單的參數等等，如芯片廠、電池廠等，如下圖。

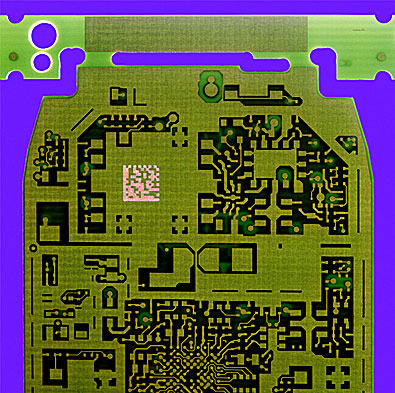

線路板二維碼打標

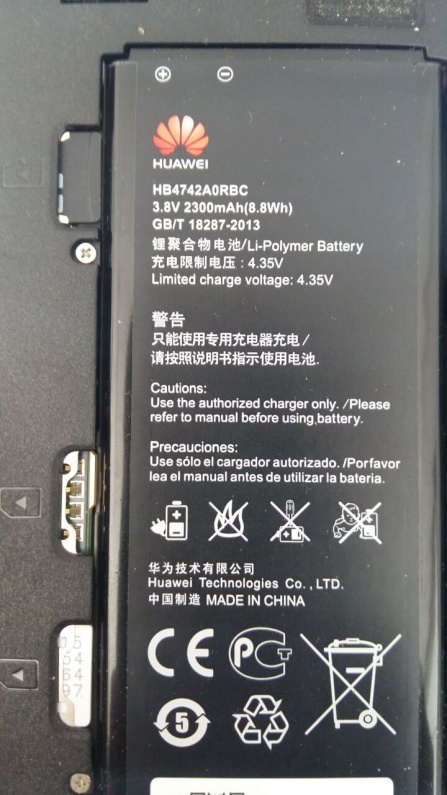

手機電池打標

2）激光切割

激光切割技術在目前的手機制造工藝中是非常普遍的，與前文的外殼激光切割技術不同的是，這里采用的是UV紫外激光技術的精密切割，主要是切割FPC軟板、PCB板，軟硬結合板和覆蓋膜激光切割開窗等等，一下列出部分手機中的樣例。

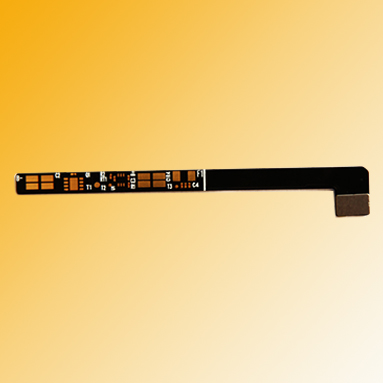

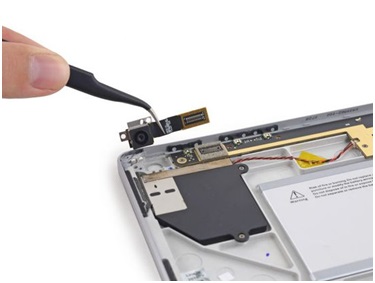

手機攝像頭軟板切割

手機電池板軟板切割

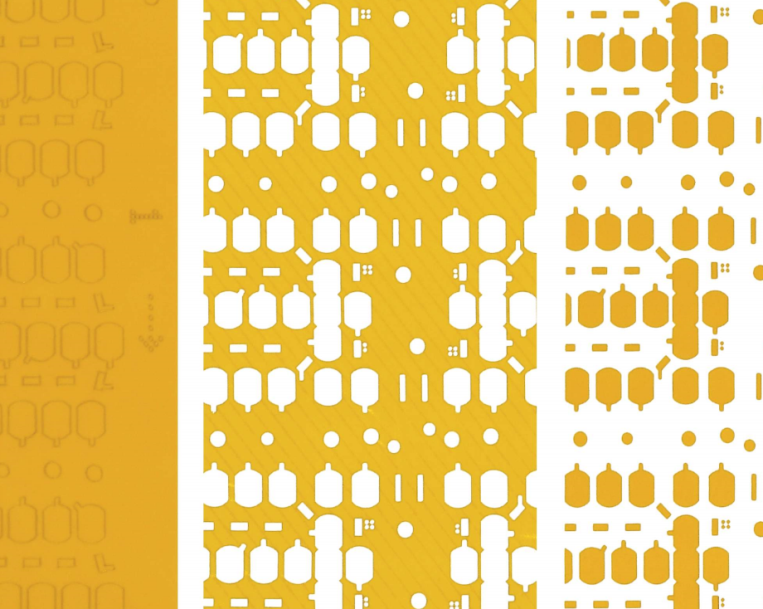

覆蓋膜開窗激光切割

3）激光鉆孔

手機PCB激光鉆孔分為通孔和盲孔，屬于半導體領域尖端應用，拓普銀光電母公司ESI在這方面領域?qū)儆谌蜃铐敿獾墓?，一分鐘可以鉆孔20000個。非常抱歉的是，由于手機廠商和我司保密協議，沒辦法提供鉆孔樣品展示。



4）激光刻蝕

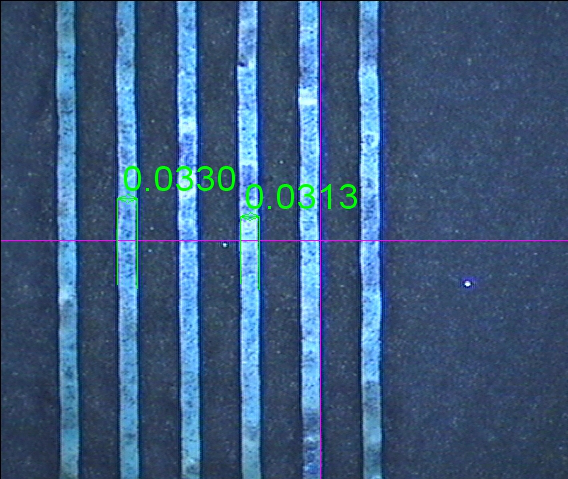

激光刻蝕主要是手機屏幕導電玻璃的激光刻蝕。他的作用是在一整塊的導電材料上，通過激光刻蝕工藝，將其隔離開，這種工藝的精度要求高，人眼是無法識別的，需要借助放大鏡才能看，他的刻蝕精度是正常人頭發直徑的幾分之一。在顯微鏡放大的效果如下圖：

激光刻蝕樣品

5）激光焊接

焊接工藝主要應用于手機背板的焊接，利用高能量激光光束使材料表層熔化再凝固成一個整體。熱影響區域大小、焊縫美觀度、焊接效率等，是判斷焊接工藝好壞的重要指標。

激光焊接樣品

手機制造工藝中用到的激光技術非常廣泛，其工藝不僅僅局限于小標所列舉出來的，還有更多先進的激光技術，如調阻、裂片、活化等。當然，激光技術也僅僅是手機工藝中的一個小小的環節，還有其他更多的工藝技術存在，如小編的弟弟在德國一家芯片封裝鍍膜公司，一臺設備最便宜1.2億，這些都代表了一個國家先進工藝的地典范。

好了手機中的激光技術介紹就先普及到這里了，其實作為普通用戶，我們很少會知道手機工藝?yán)锩嫣N(yùn)含的科技力量，正是這些科技的進步帶動了商機，為人們提供了更加舒適的體驗。科技的進步代表了先進的生產力，科技的魅力無窮無盡。

供稿：拓普銀光電
