RLW-A在鋁合金中的焊接應用
肖彬
（廣州阿比泰克焊接技術有限公司激光應用實驗室）
1、 前言

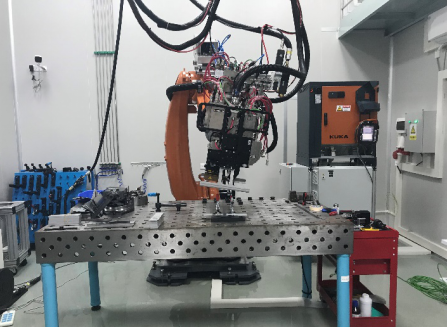

Figure 1 廣州阿比泰克激光應用實驗室
從20世紀80年代開始，激光焊接技術開始運用于汽車車身制造領域，主要是應用于激光焊接車身。激光技術采用偏光鏡反射激光產生的光束使其集中在聚焦裝置中產生巨大能量的光束，使工件在瞬間熔化，從而實現焊接過程。與常規的焊接方法相比, 激光焊接速度快、焊縫窄、熱應變小, 搭接接縫減少, 可降低重量; 同時隨著大功率、高性能激光加工設備的不斷開發, 使得激光焊接技術在汽車制造業得到了廣泛應用
RLW-A是Scansonic公司針對車身搭接焊縫、角焊縫、V型焊縫所研發的一款自適應激光熔焊頭。具有焊接效率高、飛濺少、可減少法蘭長度等優點，可適用于車門、發動機蓋、汽車尾蓋等懸掛件，也可適用于汽車縱梁、底板、踏板等機構件的焊接。除此之外，RLW-A搭載了SCeye模塊，可實時跟蹤焊縫，并記錄焊接數據，對焊接工藝的改善有極大的參考作用。
2、焊接前的準備工作
2.1 RLW-A的配置

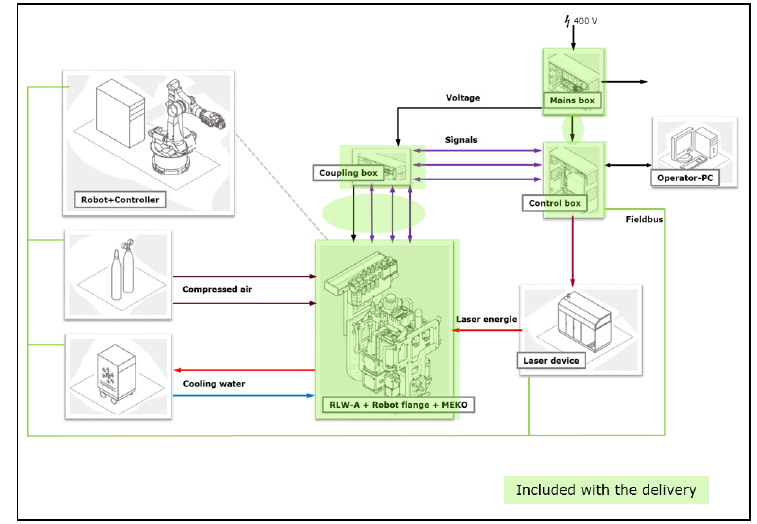

Figure 2現場總線概覽圖
RLW-A使用前需要與機器人進行通訊和配置。RLW-A可以支持多種通訊協議，常用的比如ProfiNet、DeviceNet，ProfiBus等，其他參數接口和電源接口均配有專門的標識，操作簡便。
以KUKA機器人為例，基于ProfiNet通訊協議，RLW-A配備了專門的配置文件，在WorkVisual配置中可以直接導入使用，掃描到原始地址即可進行配置，填寫通信字節，匹配信號。在激光器，PLC以及附屬設備都可正常運轉的情況下，按照時序發送信號即可啟動RLW-A進行工作。
2.2試驗材料及方案
試驗材料為Al5183。板材的尺寸為200mm×50mm，板厚為1 mm和1.2mm。激光器選用的是德國TRUMPF公司的TruDisk6001，最大功率為6KW，光纖直徑為200um。機器人選用的是KUKA機器人,型號為KR150 R2700 EXTRA。激光頭選用的是Scansonic公司的RLW-A。離焦量為0mm，光斑大小為0.5mm。由于金屬材料對激光有一定的反射，為了保護鏡片，激光頭繞X軸正向旋轉10°，繞Y軸正向旋轉10°。焊接結構為搭接，間隙量為0mm。
為了試驗RLW在鋁合金焊接中的可行性，先用酒精擦拭板材，確保沒有雜質的干擾。在同種搭接結構下進行焊接。焊接后，觀察焊縫形狀，腐蝕斷面，研究金相，另外通過Sceye觀察成型情況。
3、RLW-A的焊接設置

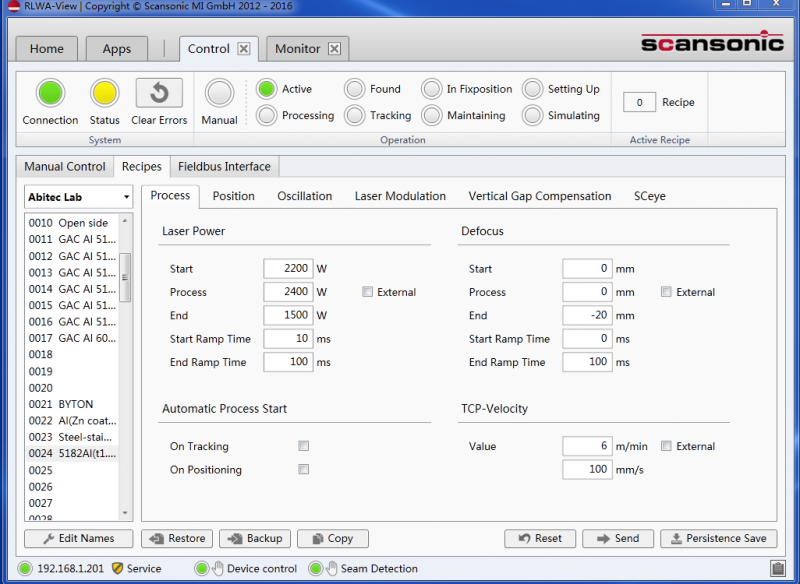

Figure 3 process 設置界面
進入RLW HMI軟件，需要設置一些基礎參數，比如填入機器人的速度，激光運行功率等.，一些具體參數如表1所示。

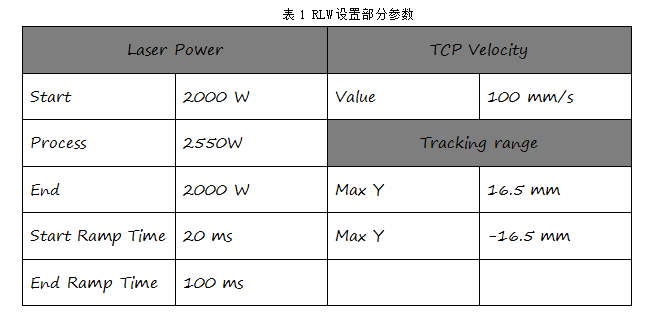

表1 RLW設置部分參數
|
Laser Power
|
TCP Velocity
|
||
|
Start
|
2000 W
|
Value
|
100 mm/s
|
|
Process
|
2550W
|
Tracking range
|
|
|
End
|
2000 W
|
Max Y
|
16.5 mm
|
|
Start Ramp Time
|
20 ms
|
Max Y
|
-16.5 mm
|
|
End Ramp Time
|
100 ms
|
||
針對間隙為0mm的搭接焊縫來說，需要設置的參數并不多，不需要開啟Gap Compensation(針對有間隙的結構有焊接補償功能)，在保證Sceye能夠搜索到焊縫的情況下，都能夠順利焊接。
4、結果及分析

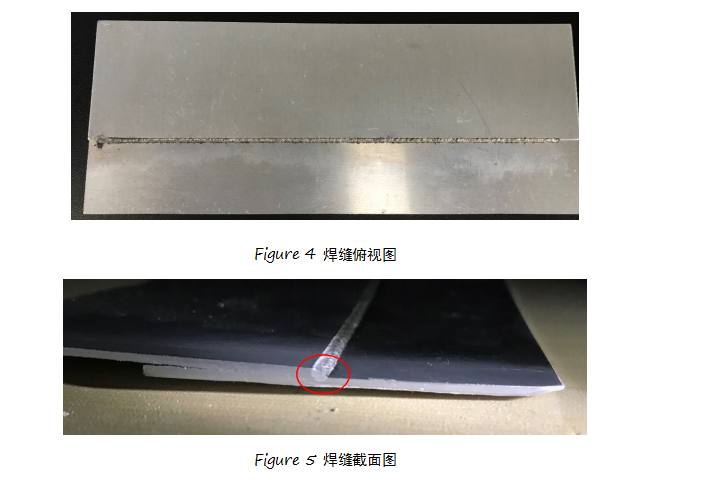

如圖4所示，可以看到焊縫的形狀比較均勻，，焊接起弧和收弧能量都比較穩定，整個焊接過程飛濺較小對鈑金表面沒有損傷。在圖5中，熔池深度最深約為0.5mm，達到了下層板厚41.7%，符合熔焊的焊接要求，上層板已經基本熔化和下層板緊密結合，無氣孔，整個組織均勻一致。

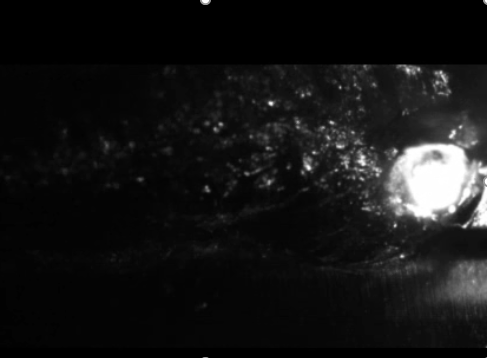

Figure 6 焊接錄像
Sceye錄像記錄了焊縫成型情況，通過觀察，焊接過程中并無雜質或者其他焊縫缺陷，焊縫都是均勻成型，整個焊接質量良好，另外通過信號記錄，可以看到焊接時序正常，按照規定啟動了RLW。
5、結論
RLW-A運用在鋁合金焊接中，具有很大的適用性。首先，和機器人及附屬設備能夠良好匹配，和市面上常用的機器人均能通信匹配。其次，在鋁合金焊接中，具有良好的表現，并能對焊接過程進行監控，對工藝改善提供極大的參考價值。最后，RLW-A具有豐富的功能，不僅僅在零間隙的搭接中可以使用，還適用于深熔焊，有間隙的搭接等結構。
