ADT-8937 激光打標運動控制卡

星之球科技 來源:眾為興科技有限公司2011-08-02 我要評論(0 )

ADT-8937 激光打標運動控制卡 一.選型指南 ADT-8937 激光打標控制卡 二.產品配置 名稱 型號 數量 描述 接線板 ADT-9137 1 數據線 ADT-D37GG 1 ADT-DB37 1 說明書 1 1.三...

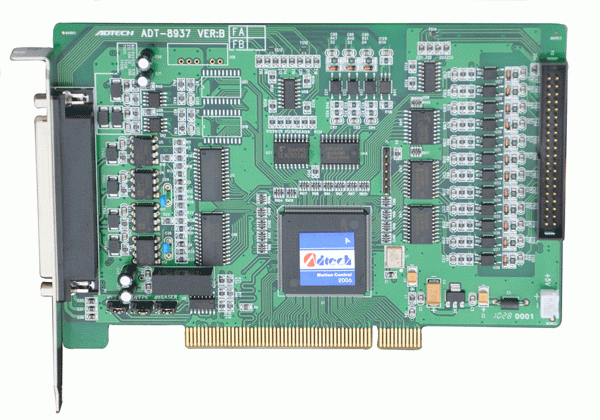

ADT-8937 激光打標運動控制卡



一.選型指南
  ADT-8937 激光打標控制卡
二.產品配置

名稱 型號 數量 描述
接線板 ADT-9137 1
數據線 ADT-D37GG 1
ADT-DB37 1
說明書   1



  • 1.三軸電機控制,32位PCI總線,即插即用;
  • 2.產品工作直接使用主板提供的5V 電源,板卡上的數字輸入輸出信號采用外部電源;
  • 3.提供4 路模擬信號,其中兩路專用于振鏡控制,兩路擴展軸控制信號,可用于激光功率控制;
  • 4.1路控制激光的開關信號,1路首脈沖抑制信號,1路PWM信號;
  • 5.9路通用數字輸出信號,22路數字輸入信號;
  • 6.支持DOS、WINDOWS95/98/NT/2000/XP等操作系統,提供DOS、WINDOWS95/98/NT/2000/XP/WINCE開發庫,可用VC++、VB、BC++、LabVIEW、Delphi、C++Builder等進行軟件開發。

    A系統功能(無)
    B工業計算機 (無)
    C人機界面(無)
    D運動控制(無)
    E基本參數
    開關量輸入:
    通道:22(包含擴展),全部光耦隔離。
    輸入電壓:4.5-5.5V
    高電平>3.0V
    低電平<0.7V
    隔離電壓:2500V DC
    光耦輸入延時時間 不大于0.1mS
    脈沖輸出:
    通道:3軸脈沖,3軸方向
    最高脈沖頻率:1MHz
    輸出類型:5V差動輸出
    輸出方式:脈沖+方向 或 脈沖+脈沖
    開關量輸出:
    輸出通道:9路全部光耦隔離。
    輸出類型:NPN集電極開路5-24VDC,額定電流50mA單路最大電流可達100mA
    應用環境
    電源要求:DC5V(有主板PCI插槽提供);
    功 耗:空載功耗<5W
    工作溫度:-10℃¬—50℃
    儲存溫度:-20℃¬—80℃
    工作濕度:20%¬—95%
    儲存濕度:0%¬—95%


應用案例

激光打標機
