針對這一弱點，人們又進一步發展了光纖耦合的端面泵浦和側面泵浦方式。端面泵浦激光器由激光二極管、兩個聚焦系統、耦合光纖、工作物質和輸出反射鏡組成。與直接端面泵浦不同，這種結構首先把激光二極管發射的光束質量很差的激光耦合到光纖中，經過一段光纖傳輸后，從光纖中出射的光束變成發散角較小的、圓對稱的、中間部分光強最大的泵浦光束。用這一輸出的泵浦光去泵浦工作物質，由于它和振蕩激光在空間上匹配得很好，因此泵浦效率很高。由于激光二極管或二極管陣列與光纖間的耦合較與工作物質的耦合容易，從而降低了對器件調整的要求。而且最重要的是這種耦合方式能使固體激光器輸出模式好、效率高。

    側面泵浦板條固體激光器要得到更大功率的激光輸出，就必然要采用泵浦功率較大的陣列型激光二極管，由于陣列二極管的發光面較大，不可能利用端面泵浦，因此，大多采用側泵浦方式。這種結構的特點是，在工作板條的一側用激光二極管陣列，另一側是全反器，使泵浦光盡量集中到工作物質中。板條狀激光器結構的特點是，激光通過工作物質介質全內反射傳輸，這樣，激光經過工作物質的長度就大于工作物質的外形長度，即提供了更長的有效長度。在有效長度內，工作物質皆可直接吸收到由激光二極管發射的泵浦光，從而較易獲得大功率輸出，研究開發的重點就在于發展大功率的端面泵浦固體激光器，從激光二極管發出的光束經光學耦合從側面泵浦激光晶體，從而獲得單級輸出的激光；并可以根據所要得到的輸出功率要求而改變激光工作物質的長度而改變激光二極管泵浦的效率和功率。


圖二二極管側面泵浦固體激光器示意圖

圖二新加坡制造技術研究院研制的二極管側面泵浦固體激光器

    2.光纖激光器

    光纖激光器屬光波導激光器，以摻稀土元素（Nd，Yb或Er）的光纖為工作物質，并用二極管激光作為泵浦源。可脈沖和連續運轉，其性能已明顯優于二極管泵浦固體激光器，不僅在光纖通訊領域得到廣泛應用，而且由于大功率光纖激光器的成功開發，正向激光打標、焊接、切割等工業激光應用領域迅速發展。

    光纖激光器基本結構和固體激光器的結構基本相同，由泵浦源（激光二極管和必要的光學耦合系統）、增益介質（摻稀土元素的增益光纖）、諧振腔（可為反射鏡、光纖光柵或光纖環）等組成。按泵浦光的入射方式，光纖激光器可分為：端面泵浦光纖激光器、雙包層光纖激光器和任意形狀光纖激光器。

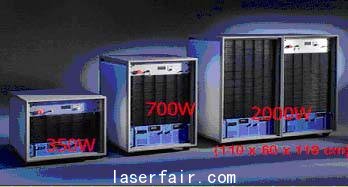

圖三 IPG生產的系列光纖激光器

    1)端面泵浦光纖激光器

    端面泵浦光纖激光器中的光纖與普通光纖十分相似，僅在纖芯摻以激光工作物質。與二極管端面泵浦固體激光器的泵浦方式相似，采用光學耦合系統將泵浦光直接耦合到光纖的纖芯端面上。通常情況下，兩端面也是激光諧振腔的全反鏡和輸出鏡。可以看出，這種結構簡單，但其泵浦端面因面積很小，可以注入的泵浦光能量有限，故該類激光器屬小功率光纖激光器，它們大多應用于光通訊中。

    2)雙包層光纖激光器

    為了克服端面泵浦光纖激光器注入功率小的問題，人們發明了雙包層光纖激光器。它主要由纖芯、內包層、外包層和保護層組成。纖芯采用了稀土摻雜技術，為激光增益介質，稀土離子吸收泵浦光并輻射單模激光，外包層采用低折射率材料。通常情況下，泵浦光采用斜入射方式，使泵浦光在內外包層界面形成全反射，這樣，泵浦光在多次反射后，多次穿過內包層和纖芯，使纖芯吸收率大大增加，可達90%以上。這種泵浦方式與二極管泵浦固體激光器的側面泵浦方式很相似，注入功率可以大大增加，又提高了泵浦光的利用率。這類光纖激光器的輸出功率在百瓦量級。

    3)任意形狀光纖激光器

    為了克服雙包層光纖激光器輸出功率受到限制，進一步提高輸出功率，日本學者率先開發出了一種任意形狀光纖激光器，有望獲得千瓦量級的光纖激光器。其方案是將光纖排放成盤狀結構，大大增加了泵浦光的利用面積，其有效利用面積比纖芯端面和包層端面大得多。根據光纖的排放方式不同，這類光纖激光器又可分為盤狀、片狀、圓柱狀、環狀和棒狀等不同結構的光纖激光器。

 三、全固化固體激光器市場和應用展望

    根據《Laser Focus World》報道，2002年全球商用激光器產值為43億美元，其中，非二極管激光市場為44%，預計2003年全球商用激光產值48億美元，其中非二極管激光市場占領41%。表二、三和四分別給出了近幾年來全球商用激光市場的情況?？梢钥闯觯谌袒腆w激光器中，二極管泵浦固體激光器仍然占主導地位。從2002年的銷售到2003年的銷售預測來看，全球非二極管激光產值平均增長為5.9%，燈泵浦固體激光器增長為5.83%，而二極管泵浦固體激光器增長卻高達12%，表明全固化固體激光器正快速增長，逐步在市場中成為主導產品。表五給出了1999-2001年國內激光產品的銷售情況，可以看出，固體激光器銷售額遠大于氣體激光器的銷售額，但全固化固體激光器的銷售額未見報道，其研究和開發還遠落后于世界水平，其主要原因應歸咎于我國大功率半導體激光器水平的落后。2001年國內激光產品銷售額為28.39億元，僅湖北產值就為15.64億元，顯示武漢中國光谷在能量光電子方面的強大實力。

    表二、 全球商用激光器市場（億美元）

    表三、 全球二極管激光在全固化固體激光器中的應用（億美元）

    表四、全球非二極管激光器市場

    表五、 1999-2001年全國激光產品銷售額按主要激光器件分類統計（萬元人民幣）

    由于高功率全固化固體激光器的相繼成熟，其應用領域也已從最成熟的光通訊方面向其它更為廣闊的激光應用領域擴展，如材料加工中的激光標記、激光焊接、激光打孔和激光切割等，其它領域如激光醫學、激光檢測和測量等。下圖給出了國外生產的光纖激光打標機。
