那些有傳感器信號路徑設計需求的客戶發現自己正處在十字路口，他們有兩條路可以選擇，一條簡單，一條困難。目前，他們 多利用傳統的模擬手段來解決信號路徑問題，但這通常需要數周甚至數月的設計時間。在初始 設計完成之后，客戶還需 進行建模和測試 ，而這又要花費數周的時間。通常，在完成該設計流程后，客戶還需編寫自己的系統算法，希望藉此令其產品在市場中脫穎而出。美國國家半導體希望為需要設計信號路徑的客戶提供最簡單的設計方式，令客戶可以最快地將產品推向市場。該方案令設計者能將更多時間投入到其終端產品的IP設計上，而無需花費太多時間進行硬件開發。美國國家半導體應對信號路徑挑戰的解決方案即其"傳感器模擬前端（傳感器模擬前端電路）"產品系列。

并不是說傳感器模擬前端電路 意在解決所有傳感器的信號路徑設計需求，發明一種器件能滿足所有傳感器的需求顯然是不現實的，這樣的器件必然會在滿足傳感器的特殊應用需求上有所折扣。例如，收發器溫度收發器常用于工業領域，在mA-20mA回路終端，因此需要功耗極低的解決方案。為此相對而言，帶寬、速率和噪聲等就不是其關鍵性的性能參數。適合該領域的解決方案需要每秒1至200sps間的可變采樣速率，7µVrms的噪聲水平，及不高于4mA的消耗電流不。而，如果是需要快速測量出運動物體重量的電子秤，則需要采樣速率高達4000sps。同樣地，當電子秤的輸入動態范圍越大時，它需要的噪聲水平也就越低，最低可至15nVrms。美國國家半導體的傳感器模擬前端電路將傳感器信號路徑市場細分為一系列傳感器應用。對于溫度傳感器或電子秤等特殊的傳感器應用，傳感器模擬前端電路是其最優化的解決方案。美國國家半導體致力于為特定應用提供最優的解決方案，他們的傳感器信號路徑解決方案可以讓客戶從冗長的硬件開發周期中解放出來。美國國家半導體傳感器模擬前端電路 為客戶提供了一條簡易的途徑。

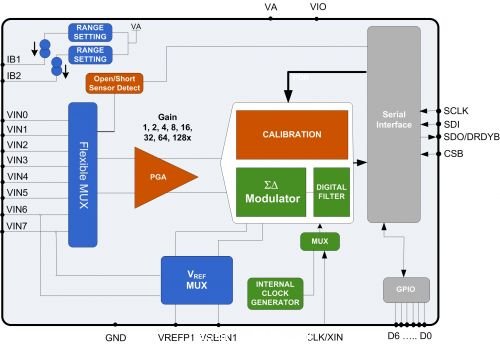

LMP90100傳感收發器模擬前端電路

傳感器模擬前端電路滿足了傳感器信號路徑所需的技術規格要求，此外，還可通過串行外設接口（SPI）或I2C總線進行編程。其可編程特性，令其能在最大程度上滿足特定的傳感器應用需求。例如，當某場合需要使用熱電偶獲得更大的溫度范圍時，更大的溫度范圍將意味著輸出電壓會隨著測量溫度的不同而變化很大，此時，如果能夠動態調整信號路徑增益對系統設計者而言很有意義。。美國國家半導體的首款傳感器模擬前端電路—LMP90100即可實現此功能，它適用于高精度、低功耗的傳感收發器應用。LMP90100內置用戶可編程的增益放大器，其增益范圍從1x到128x。當系統設計者選擇更高增益時，則可更好地利用集成的24位ΣΔ模數轉換器（ADC）的輸入動態范圍，從而提高系統整體性能和精度。此外，LMP90100傳感器模擬前端電路的輸入配置是可編程的。例如，一些不同類型的溫度傳感器的配置要求不同，為滿足這一需求，LMP90100等傳感器模擬前端電路具有完全可編程的輸入多路復用器（MUX），允許對8個可用輸入引腳隨意配置。LMP90100的其他可編程特性包括可編程電流源、多個電壓參考選項以及可調的采樣率。

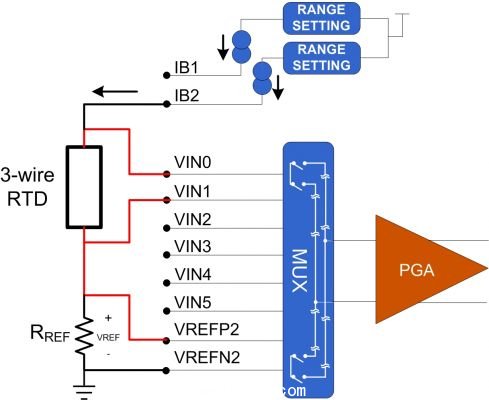

LMP90100的3線RTD配置

除軟件可編程外，傳感器模擬前端電路產品還可以對傳感器的“健康狀況”進行診斷，這對于傳感器與負責監控的中央控制器相隔數百甚至數千米的應用場合非常有用。例如，在食品加工廠等應用中，必須保證某些工藝環節是在特定溫度或壓力水平下進行的，以保證產品質量。中央控制器需要周期性地監控傳感器的“健康狀況”，以確保它們收集的信息是正確的。借助LMP90100，電流源即可提供所需的傳感器診斷功能。當傳感器故障開路時，電流源就會使輸入節點浮動到正的電源軌，示意出開路故障。當傳感器短路時，電流源就會產生一個小幅值信號，通過將該信號與用戶可編程的電平比較，可以測試短路或?qū)⒔搪返那闆r。由于短路閾值是可編程的，所以可對瀕于故障的傳感器進行檢測。其他的傳感器診斷技術還包括可以通過微調特定傳感器模擬前端電路的配置，監控傳感器的輸出響應。如，美國國家半導體的有毒氣體傳感器模擬前端電路LMP91000即可調整有毒氣體傳感器的偏置電壓。調整偏置電壓可以改變特定氣體傳感器的靈敏度，通過調整傳感器的靈敏度，中央控制器就可以檢測出傳感器輸出變化相對于偏置電壓變化是否匹配。如此，即可在故障發生前，更換那些已經損壞或即將損壞的傳感器。傳感器診斷和健康狀態測試等特性同樣為硬件/系統設計師提供了一條更加簡單的設計途徑，便于他們克服應用挑戰。

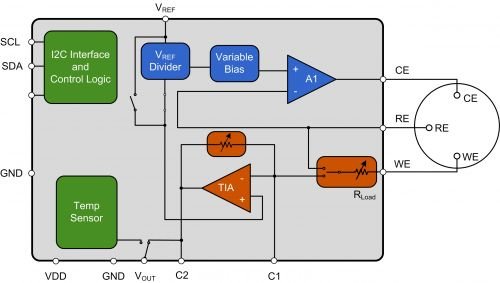

LMP91000有毒氣體傳感器模擬前端電路

傳感器模擬前端電路還提供一些適用于具體應用的特性，包括多種節電模式和連續背景校準。節點模式尤其適用于便攜式電子設備和4-20mA回路的傳感收發器節點。例如，LMP91000即設計用作便攜式有毒氣體檢測器。為確保更長的傳感器導通時間常數，便攜式有毒氣體檢測器不會完全掉電，為此多種工作模式并存就變得非常重要。這些工作模式包括有毒氣體傳感器在監控下，并當功耗為10 uA的正常工作模式以及傳感器加設了偏置電壓但尚未進行實際測量的待機模式。在待機模式中，功耗通常為6uA，這也使得其恢復時間僅為秒量級，而不是小時量級。類似于氣體檢測器，因?yàn)橹苯幼曰芈饭╇姡瑐鞲惺瞻l(fā)器節點也需要更低功耗，整個信號路徑功耗需要低于4mA。為此，需要為每個傳感器選擇最佳的采樣率，如果一個傳感器僅需要1 sps的采樣率，而另外一個傳感器需要200 sps，則LMP90100可以允許每個信號路徑工作在某一采樣率，而不受其他通道采樣率的影響。此外，可以關斷內部時鐘源和電流源等不必要的器件，以使功耗降至最低。

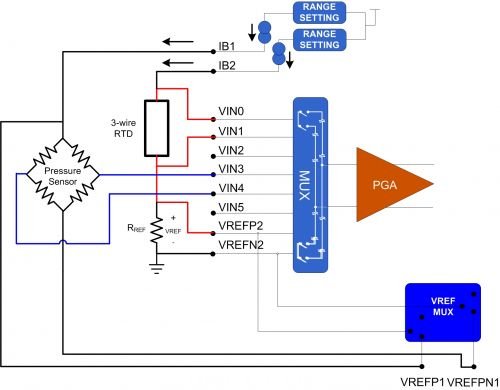

在必須同時檢測多個傳感器的應用中，傳感器模擬前端電路有其獨特優勢。例如，要在更寬的工作溫度范圍內精確監控壓力時，相對于傳統設計方案，LMP90100具有其設計優勢。首先，具有靈活輸入多路復用器的LMP90100可以接收多個傳感器的模擬輸入，而定制設計方案要求每個傳感器具有獨立的信號路徑。此類應用的另一個挑戰是每個傳感器需要具有不同的信號電平。壓力傳感器可能只有20 mV的滿量程輸出范圍，而溫度傳感器則可能有幾伏的滿量程輸出范圍，也可以利用LMP901001倍到128倍、步長為2倍即6dB的可編程增益選項解決該問題。其它應用需求包括給傳感器加設偏置電壓和為模數轉換器提供參考電壓等。對于LMP90100，片上電流源可用于為傳感器加設偏置電壓，其參考多路復用器可用于為24位模數轉換器選擇兩個不同的參考電壓。對于定制設計，必須使用外部電路為傳感器加設偏置電壓并為模數轉換器提供參考電壓。參考多路復用器還具有其他特性，包括可測量模數轉換器參考電壓對傳感器偏置電壓的比值，及在噪聲環境中提供卓越的系統性能。在定制設計中可以利用分立元件實現該性能，但需要額外的板上空間及微控制器通用輸入輸出（GPIO）線。最后，由于測量是在較寬的工作溫度范圍內進行的，傳統的信號路徑解決方案必須在整個工作溫度范圍內設定好。對于LMP90100，從傳感器輸出到微控制器輸入的信號路徑是自校正的，不隨溫度或時間漂移，這意味著系統信號路徑中電子器件的增益和偏移不需要在數字域進行監測或修正。#p#分頁標題#e#

相對傳統設計，另一個傳感器模擬前端電路可以發揮巨大優勢的多傳感系統應用是在需要用同一儀器設計感應多種不同氣體的有毒氣體檢測器時。有些有毒氣體傳感器在特定氣體中會發生氧化反應，而其它傳感器可能發生還原反應。傳統的解決方案要求能夠調節用于測量流經傳感器的電流的跨導放大器（TIA）的偏置電壓。對于電流流出傳感器工作電極（WE）時的還原反應，偏置電壓需要設定為正參考值，以防止電流變大時TIA的輸出在近地附近限幅。氧化反應下，電流會流入傳感器的工作電極，為此偏置電壓需要設定在地附近，以防止TIA的輸出在正電源附近飽和。這可以通過幾種定制的分立式設計方式實現，一種方案是采用雙極性電源，它在地附近為TIA的輸入加設偏置電壓，使其可以在任一方向上變化。另一種方案是針對特定類型的有毒氣體傳感器，利用外部數模轉換器（DAC）或模擬開關改變從地附近到正電源電壓附近的偏置電壓。此外，還有一種備選方案是采用LMP91000，它針對TIA輸入集成了可編程偏置電壓，該方法可以以單一正電源電壓為兩類化學反應正常供電。有毒氣體檢測器的另一個設計挑戰是需要檢測電流的動態范圍。一些有毒氣體傳感器的滿量程范圍為600 uA、靈敏度為10nA/ppm，而其他的傳感器滿量程范圍可能為10 uA、靈敏度為1 nA/ppm。解決這一問題同樣有多種解決方案。為了在寬電流范圍內提供足夠的測量分辨率，相對于傳統的12位模數轉換器，定制方案需要16或24位高分辨率模數轉換器，它雖然在整個電流范圍內確保了所需的分辨率，但數模轉換器的成本大幅提高。另一個選擇是利用模擬開關切換不同的反饋電阻值，以改變TIA的增益，這樣就能使用12位模數轉換器并更好地利用模數轉換器的動態范圍獲得所需的性能。LMP91000內置從2kΩ 到375kΩ的可編程反饋電阻和可切換到外部反饋電阻的性能選項從而解決了這一難題。最后，有些應用還要求控制有毒氣體傳感器工作電極（WE）與參考電極（RE）之間的電勢差，有些傳感器如一氧化碳傳感器需要零偏置電壓，即要求RE和WE在相同的電位上。而，有些氣體傳感器如一氧化氮傳感器需要正偏置電壓，另外一些傳感器則需要負偏置電壓，定制設計可以通過綜合利用模擬開關、多種參考電壓和/或模數轉換器而實現。LMP91000通過提供從+24%的VREF到-24%的VREF的可編程偏置電壓得以解決這一問題。

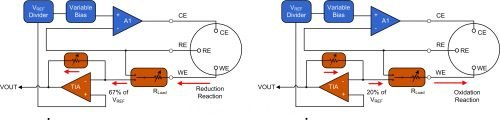

LMP91000的不同化學反應

傳感器模擬前端電路產品配套了各種軟硬件開發工具，利用這些開發工具，系統設計者可以了解傳感器模擬前端電路如何滿足傳感器信號的需求。首先，軟件工具為系統設計師提供了了解特定的傳感器模擬前端電路產品的友好的用戶環境。當啟動軟件時，會一并開啟一個向?qū)饕?，該索引包含了一個介紹有關器件特點和性能的短片以讓系統設計師明白工具的功能，特點。當用戶完成或跳過軟件向?qū)В到y(tǒng)設計師即可從傳感器數據庫選擇連接到傳感器模擬前端電路的傳感器。例如，選用面向精密、低功耗傳感收發器設計的LMP90100，用戶可以從多種溫度傳感器（如熱電偶、RTD、熱敏電阻和模擬溫度傳感器）、壓力傳感器和負載單元中進行選擇。如果所選的特定傳感器不在列表中，設計者可以手動將傳感器添加到數據庫中。一旦選定了某傳感器，傳感器模擬前端電路就會針對該傳感器自動配置。此時，用戶被引導到傳感器模擬前端電路框圖，他們可以研究器件特性及如何針對該傳感器進行配置。幫助欄將引導設計者瀏覽傳感器模擬前端電路的可編程單元。用戶也可以通過將鼠標懸停在特定單元上獲取所有可編程單元的詳細說明。除可以自動對所選的傳感器進行配置外，該軟件工具還可針對特定配置提供器件的性能評估功能。如果更改了任何器件配置，如增益或采樣率，性能評估表會自動更新并顯示出新的器件性能。該軟件工具的設計目的是為系統設計師提供一個無需閱讀冗長的數據表，即可了解如何使用某部件滿足所需的方式。

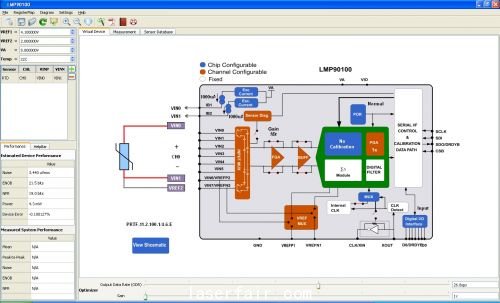

虛擬器件導覽與傳感器選項

如果系統設計師有興趣深入研究傳感器模擬前端電路的性能，他們可以購買與軟件配套的開發硬件。利用SPIO-4基于USB的數據采集板，所有配置均可輕松地在幾秒內傳到傳感器模擬前端電路評估板上。只要使用合適的開發硬件，系統設計師即可轉入測量選項卡，此時，他們可以對比實際測量的數據和估計的數據值。由于一些傳感器模擬前端電路如LMP90100具有多路輸入，可以同時監測數個傳感器。系統設計師也可以監測電壓、模數轉換器輸出情況或傳感器專用性能指標（如溫度傳感器的攝氏或華氏溫度）等系統性能，利用傳感器數據庫中的數據，該開發工具為用戶帶來這一功能。此外，其統計數據也可以涵蓋被收集的數據，所有數據可以采用模擬示波器截屏的時間域或柱狀圖的形式顯示。開發工具是傳感器模擬前端電路幫助系統設計師輕松完成其硬件開發而提供的另一選擇。

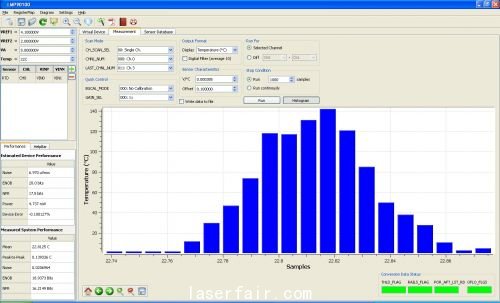

開發系統和測量

可編程軟件功能為硬件設計師提供了一些相對于傳統定制設計的優勢。無論您是一個嫻熟的模擬設計者還是系統設計新手，傳感器模擬前端電路都是您的理想解決方案。選擇最輕松的方式，使用傳感器模擬前端電路將幫助您領先競爭對手，率先將產品推向市場。
