可分支光纜主要分為兩種，第一是平行分支光纜，由多根子光纜組成的帶形光纜，在子光纜與子光纜之間開有間斷切口用于光纜分支。第二是集成分支光纜，由多根光纜集成在一起構成圓形光纜，在外套層開有間斷切口用于光纜分支。光纜的結構尺寸與子光纜的數量、對子光纜的要求、分支光纜的形式有關。

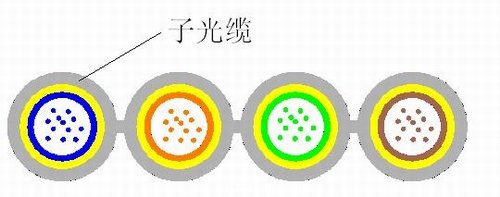

　　平行分支光纜

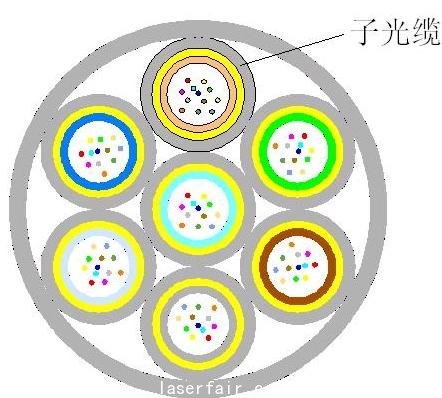

集成分支光纜

　　集成的分支光纜是由七根子光纜組成的，需要看分支量的大小來決定采用什么方式。

子光纜有松套和緊套結構形式，松套子光纜芯數通常不大于24芯，采用中心管式結構。緊套結構的子光纜芯數通常不大于12芯，子光纜的外徑尺寸一般不大于6毫米，也就是集成分支光纜的直徑不大于20毫米。

　　子光纜的中間是松套光纖，外面可以用紡綸或玻璃纖維來加強，外面可以用色條來分別不同的子光纜。子光纜的第二個形式是鍍鋼絲的，里面還是用松套，外面則根據用戶對子光纜的要求不一樣來做調整。

　　緊套結構的子光纜中間是緊套光纖，外面一根黃色的是紡綸，緊套結構的子光纜可以比松套結構做得更小，更適合在FTTH里面使用。

　　根據我們機械的性能，現在一般子光纜的長期、短期拉伸力分別為300N和600N，壓扁力每100mm分別為300N和600N。環境性能我們也做了實驗，高低溫性能和滲水性能與普通光纜是相同的。
與普通光纜相比，可分支光纜的主要生產工藝具有不同的特點。

　　平行分支光纜的生產，先是松套或者緊套光纖的加工，然后是非金屬或金屬加強，這個可以單獨作為一個工序，也可以把非金屬加強和金屬加強放在護套上一起成型，最后光纜的生產工序也比較簡單，不是很復雜，但是對于設備要求是不一樣的。

　　集成分支光纜的生產過程與前面的工序是一樣的，先是松套或緊套光纖的生產，然后是非金屬和金屬加強，接著是子光纜護套，子光纜護套以后，再是光纜的集成護套。

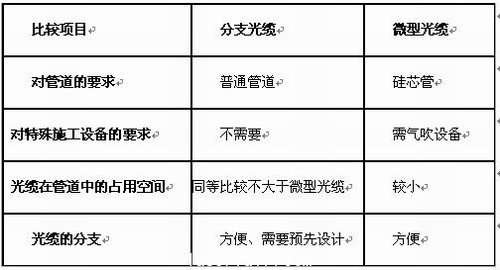

　　我們把分支光纜和微纜從四個方面做了比較，即管道的要求，對特殊施工設備的要求，光纜在管道中的占用空間和光纜的設計。分支光纜用普通的管道就可以了，微型必須要有硅芯管。分支光纜不需要特殊施工設備，微型光纜則需要?dú)獯翟O(shè)備。在占用空間上，分支光纜同等比較不會比微型光纜大（表1）。



　　可分支光纜的應用前景

　　可分支光纜在應用上具有良好的優勢。

　　第一，可分支光纜產品可在網絡的分接點根據需要分出子光纜。

　　第二，分支光纜上間斷切口可以方便地分離子光纜。

　　第三，光纜的分接處不需要進行整個光纜的割接，減少了光纜接頭，施工更方便。由于減少了光纜接頭數量，光纜的線路故障發生率大大減少，提高了光纜線路的可靠性。

　　分支光纜在接入網中的應用隨著光通信的進一步發展，通信網絡建設的重點已轉移到城市接入網，包括3G、FTTH、CATV網絡的建設，在這些網絡的建設中隨著布網密度的增加，光纜分接點會越來越密，短距離多分支必不可少，分支光纜的應用和推廣將會在這些網絡的建設中扮演越來重要的角色。

　　3G網絡與2G網絡組網上不同的是，在城市特別是信息流量密度較高的地區，基站的網絡覆蓋半徑較小，通常小于600m，有些甚至只有200m，在這些區域從交換到各個基站的光纖切入選用分支光纜無疑是優選方案。

　　對于FTTH網絡來說，網絡的密度最大，無論是室外光纜到小區，到大樓，還是室內光纜光纖到戶、光纖到桌面，光纜分支的密度是可想而知的，在該網絡中應用分支光纜更為優越，可以減少大量的光纜接頭，從而大大減少由光纜接續點帶來的故障，有效地提高網絡的可靠性。

　　我國CATV網絡是一個相對獨立的網絡，隨著數字電視的推進，CATV建網的速度在加快，光纖接入也越來越接近終端，越接近終端，光纜的分支密度也越來越密，分支光纜在網絡中的應用也將會越來越多。
