一、系統概述

電能計量是現代電力營銷系統中的一個重要環節，而傳統的電量結算是依靠人工定期到現場抄取數據，在實時性、準確性和應用性等方面都存在諸多不足之處。利用現代通信技術和計算機技術以及電能量測量技術結合在一起，便能夠及時、準確、全面地反映電量使用（即銷售情況）。本方案是基于 GPRS 網絡通信的無線通訊技術，將電量數據和其它（所需）信息實時可靠的采集回來，通過應用具有智能化分析功能的系統軟件，實現居民小區用戶用電量的統計、用電情況的分析及用戶的使用狀態。
通過GPRS 無線局域網專網，為用電管理提供實時性好、穩定性高的數據和事件記錄，可實現多塊表同時凍結抄表功能。該系統具有設備參數遠程回讀功能，如回讀參數和后臺系統保存的設置參數對比，異常報警，可以發現非法修改電能表參數行竊的非法行為。具有失壓、斷流、錯誤接線報警、顯示、記錄并主動上傳功能，方便管理人員在公司本部就可以發現用戶異常，為反竊電提供了一種先進的、有效的高技術檢測手段。

二、設計方案

電能計量是現代電力營銷系統中的一個重要環節，而傳統的電量結算是依靠人工定期到現場抄取數據，在實時性、準確性和應用性等方面都存在諸多不足之處。利用現代通信技術和計算機技術以及電能量測量技術結合在一起，便能夠及時、準確、全面地反映電量使用（即銷售情況）。本方案是基于 GPRS 網絡通信的無線通訊技術，將電量數據和其它（所需）信息實時可靠的采集回來，通過應用具有智能化分析功能的系統軟件，實現居民小區用戶用電量的統計、用電情況的分析及用戶的使用狀態。
通過GPRS 無線局域網專網，為用電管理提供實時性好、穩定性高的數據和事件記錄，可實現多塊表同時凍結抄表功能。該系統具有設備參數遠程回讀功能，如回讀參數和后臺系統保存的設置參數對比，異常報警，可以發現非法修改電能表參數行竊的非法行為。具有失壓、斷流、錯誤接線報警、顯示、記錄并主動上傳功能，方便管理人員在公司本部就可以發現用戶異常，為反竊電提供了一種先進的、有效的高技術檢測手段。

1. 采用的新技術
   本系統GPRS無線數據終端-KB3000采用工業級網絡專業處理芯片、在抗干擾和避免死機方面采用了看門狗電路技術、在數據傳輸方面采用了當今成熟的GPRS技術、在用電分析中采用了先進的運籌優化技術。
   在軟件編程方面采用了先進的編程技術，對數據庫的修改維護采用C/S（客戶端/服務器）方式，對于查詢、統計、瀏覽功能的實現采用B/S（窗口/服務器）方式。
2. 系統結構
   本系統包括GPRS無線遠程集中抄表部分和用電分析部分：GPRS無線遠程集中抄表系統包括GPRS無線遠程集中抄表中心、KB3000 GPRS DTU、電量等數據采集部分；無線遠程抄表中心由WEB服務器、數據庫服務器、VPN 專線上網、打印機和GPRS遠程抄表管理軟件組成。
3. 用電分析
   利用GPRS無線遠程抄表數據，通過統計分析各種組合考核的線損率，及時發現各用電計量裝置的計量誤差，同時也可及早發現用電網絡所出現的不平衡問題。

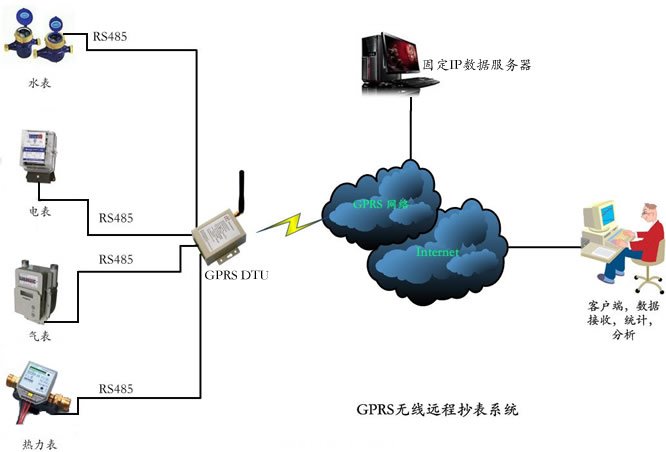

三、系統方案圖

四、系統主要功能及特點

1. 供電局?jǐn)?shù)據服務器上遠程集抄系統定時自動或手動以查詢方式通過深圳金博通GPRS無線數據終端KB3000將集中器數據取回，而集中器每天根據用戶設定的時間，定時抄所有的電表，并保存在大容量的存儲器內，這種存儲器保存的數據不怕掉電，系統可存儲一個月內的定時抄表數據（小于300只表），以便在GPRS網絡出現異常修復后，仍能把每天定時抄錄的所有電能表數據上傳到中心網站數據庫服務器。#p#分頁標題#e#
2. 在局域網、廣域網上的用戶如有授權均可以遠程對網站服務器實行部分操作功能，如：抄表、查詢、統計、瀏覽、分析、打印等。
3. 由于集中器能保存一月內的定時抄表數據，那么中心服務器除了可以抄當天的全部數據外，還可以抄以前1月內任何一天的定時抄表數據及總數據。
4. 系統能自動通過GPRS公網無線遠程抄表，能自動對數據進行判斷分析，發現問題及時報警。
5. 系統具有對可疑電能表進行實時跟蹤監測功能，由于GPRS網的特點是永遠在線，按流量收費，因此對電能表的實時跟蹤監測，其運營成本最廉價低。（本方案來自：金博通科技）

五、應用領域

無線抄表應用領域除應用于水、電、煤氣等計量表具的無線抄表領域外，該系統還可廣泛應用于：

• 車輛監控
• 物資管理
• 溫度監控
• 無線遙控，工業自動化數據采集
• 煤礦井下人員跟蹤
• 醫療監控
• 動態車輛管理
• 消防安全報警
• 門禁系統、機房設備的無線監控等
