2 松下PLC MODBUS控制的實現 松下PLC支持modbus協議，只需要在選項、PLC系統寄存器設置、COM1口設置中站號設成1，通訊模式設為MODBUS RTU，通訊速率和通訊格式與05 驅動...
2 松下PLC MODBUS控制的實現
松下PLC支持modbus協議，只需要在選項、PLC系統寄存器設置、COM1口設置中站號設成1，通訊模式設為MODBUS RTU，通訊速率和通訊格式與05驅動器的設置保持一致。設置完成后可通過F145 SEND指令實現與05的通訊。
例：
F0 MV ， H2 ，DT10 （發送2個字節）
F0 MV ， H1002 ，DT11 （通過1號COM口向2號站發數據）
F145 SEND， DT10 ，DT4 ，DT0 ，K1282
?。ò袲T4，DT5的兩個字節通過COM1發送到2號站的K1282地址）
3 施耐德05A伺服驅動器的配置

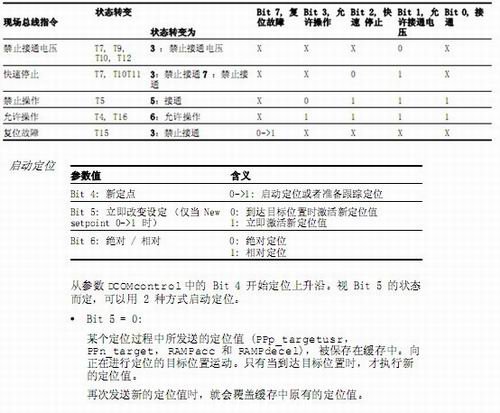

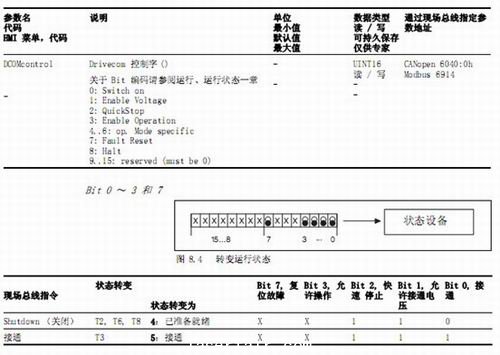

首先過驅動器的HMI面板把控制方式設為modbus模式，把波特率、通訊格式設置成與PLC一致。
