3　變頻器監控系統的硬件組成

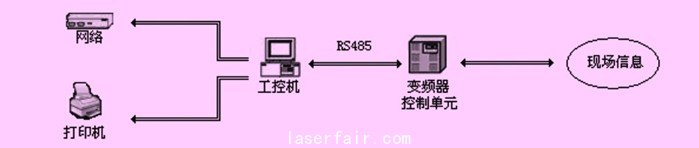

　　圖1　變頻器監控系統組成示意圖

       變頻器監控系統主要由工控機、打印機、變頻控制柜（主要包括plc、模擬量輸入輸出模塊、開關量輸入輸出模塊、光纖觸發模塊、ups電源和一些通訊電纜等）組成，其畫面如圖1所示。工控機作為監控中心，將變頻器所有的運行數據和參數利用串行口通訊方式（rs-485），經屏蔽雙絞線送到工控機中，在人機界面上進行實時顯示;工控機也可下達指令來控制變頻器的啟動、停止、復位等。這樣就完成了對所有數據的采集傳輸及命令傳送，同時，也可完成管理級功能，如局域網的管理任務、形成管理部門所需數據的記錄報表、統計報表等。

4　監控系統軟件組態

　　軟件組態部分完成監控系統與操作人員間的交互界面，是實現對整個系統的監視、控制、調度和管理的核心。人機界面分為兩部分，一部分是用于日常監視、系統參數設置的主界面，另一部分是用于指示、管理非日常監視信息，如各種報表、曲線及趨勢圖、歷史記錄等的子界面。

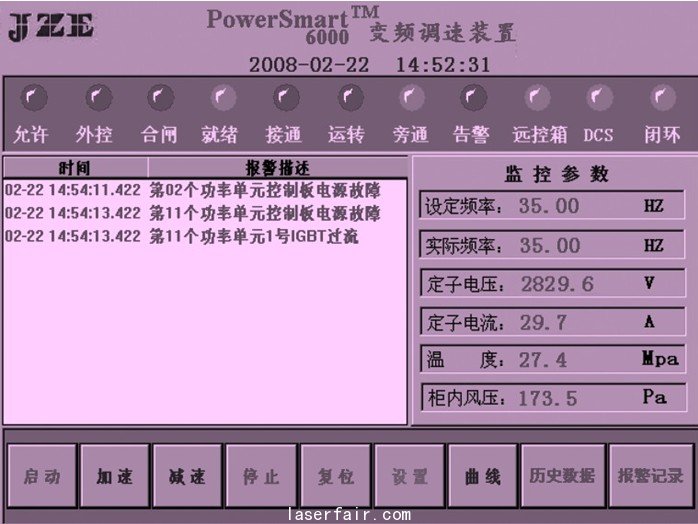

　　組態軟件運行后，點擊公司信息圖片后，即進入變頻系統監控主界面。在主界面的上方有一排指示燈，用于指示變頻系統狀態，左下方有一個報警描述狀態欄，用于顯示變頻器當前所有報警信息，右側的數據顯示欄用于顯示頻率、定子電壓、定子電流、壓力等實時數據。在主畫面的最下方有四個按鈕可用來顯示本軟件系統其他功能：系統參數設置、實時曲線顯示、歷史數據列表、報警記錄查看，當按下相應的按鈕后，即進入到其對應的畫面中。其畫面如圖2所示。

　　圖2　監控主畫面

　　4.1　參數設置功能

　　當按下參數設置按鈕后，會彈出用戶登錄對話框，只有輸入正確的密碼才能進入該畫面進行設置，這樣可有效防止非專業人員誤操作。該畫面主要用于設置變頻裝置的所有參數，操作人員可以按“參數表”按鈕，來查看相應參數的具體用途說明。

　　4.2　曲線功能

　　當按下曲線按鈕后，進入曲線畫面，它能對指定的各監控量進行自動檢測，包括反映實時運行狀態的電流、電壓、頻率、功率因數等各種數據畫面，方便地提供了指定參數的實時監測曲線。

       4.3　歷史數據列表功能

　　按下歷史數據按鈕后，進入歷史數據表格，歷史數據列表功能可對指定的監控量進行自動檢測、自動存儲，并可將各個不同類型的數據分別顯示于多幅不同的表格上，利用選擇鍵，方便地選擇所需表格畫面，并可通過輸入具體時間來調出當時的數據記錄。

　　4.4　報警記錄查看列表功能

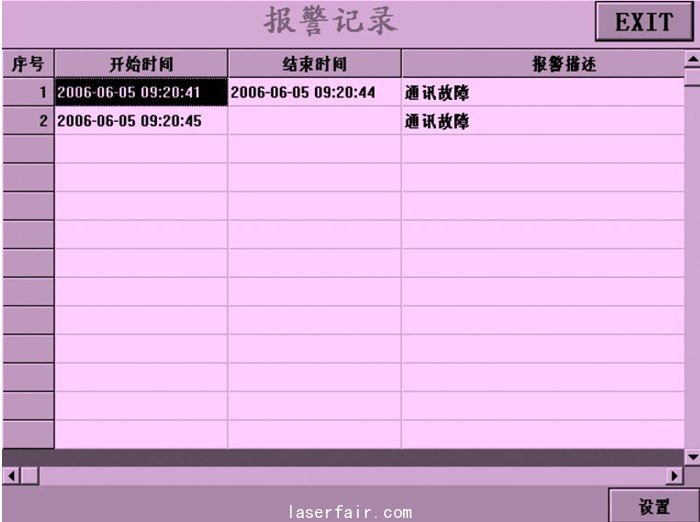

　　按下報警記錄按鈕后，可進入報警信息瀏覽表格，該表格主要用于存儲監控系統的故障報警情況。操作者還可通過輸入具體時間來調出當時的系統故障記錄，并可將該記錄進行打印，如圖3所示。

　　圖3　報警記錄畫面

5　變頻系統監控功能的實現及效果

　　進行編程后的監測、控制系統，針對變頻系統的特點，集實時顯示、流程控制、數據采集、數據傳輸、工程報表、歷史曲線和實時曲線顯示等功能于一身，并能保存和打印歷史數據為系統分析使用?？梢酝瓿扇缦鹿δ埽?/p>

　　（1）實時監控設備工作狀態，實現全生產過程實時管理。高壓變頻器運行狀態十分重要，而監控系統的建立為管理部門提供的實時動態信息，能有效地幫助值班人員及時了解設備工作狀態。

　　（2） 提供靈活的實時曲線和歷史曲線顯示功能。通過比較當前和歷史趨勢數據，特別是結合裝備安全運行的多參數模型，可以及早報告故障隱患。

　?。?）實時報表管理方便地解決了現場定時數據抄寫、維護及繁瑣的數據處理工作，記錄員不必再每天花費大量的精力填寫報表，提高了企業的辦公自動化能力和管理水平，取得了顯著的經濟效益和社會效益。

　?。?） 數據化和網絡化的管理提高了企業數據的透明度并消除了人為因素，將成本核算納入更規范的管理體系。

　　（5） 監控系統具有界面友好，易于操作，運行可靠，便于更改、擴充、升級等優點，同時，系統造價很低，具有較高的性價比。

6　結束語

　　本系統已經投入實際運行，實現了對高壓變頻器各參數的在線實時監測與控制，并在實際使用過程中取得了良好效果，加強了職能部門對高壓變頻器的監測，規范了職工行為。對高壓變頻器實現了系統化管理，提高了變頻設備運轉的可靠性，保證了現場的安全運行。
