3 溫度PID控制的實現

　　對于模擬量信號的控制PID(比例+積分+微分)算法控制。S7-200系列PLC有專門的PID回路指令，對模擬量進行PID控制十分方便。PID指令使用的算法：(nSP為第n個采樣時刻的給定值，n為過程變量值，MX為積分項值)

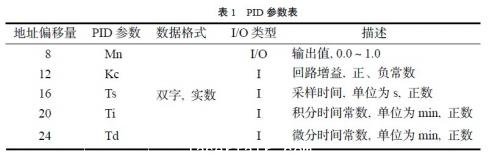

　　PID指令根據表格(TBL)中的輸入和配置信息對引用LOOP執行PID循環計算。在執行PID指令前，要建立一個參數表，一般要對表1中的參數進行初始化處理。

    在實際控制過程中，無論是給定量還是過程量都是工程實際值，它們的取值范圍都是不相同的。因此在進行PID運算前，必須將工程實際值標準化。PLC在對模擬量進行PID運算后，對輸出產生的控制作用是在[0.0，1]范圍的標準值，不能驅動實際的驅動裝置，必須將其轉換成工程實際值。

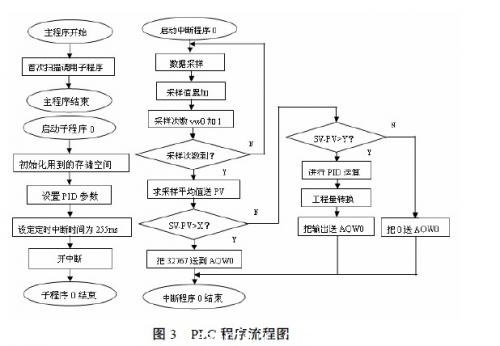

　　由于電加熱爐具有較大的延時性，所以采輸出值，0.0～1.012Kc數正數雙字，實數I回路增益，正、負常數16TsI采樣時間，單位為s，正20TiI積分時間常數，單位為min，24TdI微分時間常數，單位為min，正數式控制。大致采用三段控制：第一段，開始階段置電源為滿開度，以最大的功率輸出克服熱慣性；第二段，等到溫度達到一定值轉為PID控制；第三段，接近設定點時置電源開度為0，提供一個保溫階段，以適應溫度的滯后溫升。程序流程圖如圖3所示，圖中X，Y根據實際設定。

　　PID參數的調節是很重要的，調節方法有很多，概括起來有兩大類：一是理論計算整定法.它主要是依據系統的數學模型，經過理論計算確定控制器參數。二是工程整定方法，它主要依賴工程經驗，直接在控制系統的試驗中進行，且方法簡單、易于掌握。在工程實際中，控制系統難以建立起精確的數學模型，所以一般采用工程整定法。PID參數的工程整定法主要有臨界比例法、反應曲線法和衰減法。在這里選用臨界比例度法，整定步驟如下：(1)首先預選擇一個足夠短的采樣周期讓系統工作；(2)僅加入比例控制環節，直到系統對輸入的階躍響應出現臨界振蕩，記下這時的比例放大系數和臨界振蕩周期；(3)在一定的控制度下通過公式計算得到PID控制器的參數。

　　4 PLC與計算機通訊的設計

　　由于VB具有強大的圖形處理功能，界面可視化性強，而且操作簡單，容易實現，故采用VB來實現上位機和下位機的通信.其下位急是S7-200系列PLC，上位機是通過RS-232串行口與PLC相連的計算機。

#p#分頁標題#e#    4.1PLC程序部分

　　S7-200支持多種通訊模式，其中在自由口通訊方式下，用戶可以利用梯形圖程序中的接收完成中斷、發送完成中斷、發送指令和接收指令完成S7-200系列PLC與上位機的通訊。

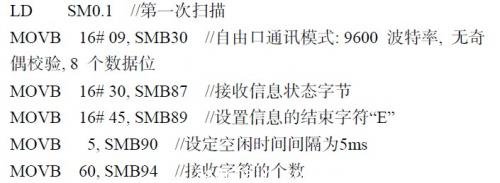

　　PLC的CPU處于STOP模式時，自由口通訊被禁止，只有當CPU處于RUN模式時，才可使用自由口通訊。SMB30(這里選擇端口0)是自由口模式控制字節，用來設定校驗方式、通訊協議、波特率等通訊參數。發送指令XMT啟動自由端口模式下數據緩沖區中的數據發送，它可以方便地發送1~255個字符，如果有中斷程序連接到發送結束事件上，在發送完成后，端口0會產生中斷事件9，也可以監視發送完成狀態位SM45的變化。接收指令RCV可以初始化接收信息服務，通過指定的通訊端口接收信息并存儲在數據緩沖區內。在接收完最后一個字符時，端口0產生中斷事件23.PLC初始化程序如下：

　　4.2上位機程序部分

　　VB帶有專門管理串行通訊的MSComm控件，利用它只需設置幾個主要參數就可以實現PLC與計算機串行通訊。計算機采用VB編程，主要有監控界面、當前溫度顯示、動態溫度曲線顯示、參數設置以及與PLC通信等方面的設計。通信參數設置程序如下：

　　MSComm1.CommPort=1//設置通訊口為COM1

　　MSComm1.Settings=“9600，n，8，1”//波特率9600bps，無奇偶校驗，8位數據，1位停止

　　MSComm1.InputLen=8//一次讀取8個字節

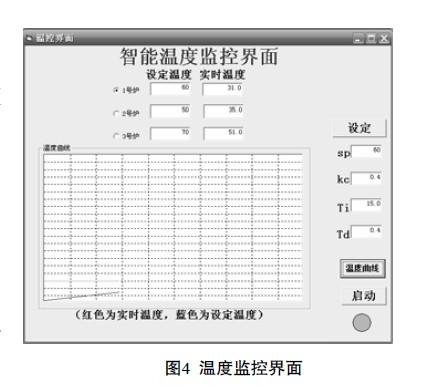

　　MSComm1.PortOpen=True//打開通信端口。計算機端的VB程序利用MSComm控件與S7-200交換數據，通過自由口通訊程序從現場采集溫度信號。并且上位機程序可以設定初始溫度和PID參數、顯示動態溫度曲線。程序運行界面如圖4所示。

　　5 結束語

　　本文介紹了基于S7-200系列PLC的智能溫度控制器系統。闡述了溫度控制的實現方法。介紹了VB環境下實現上位機和PLC溫度監控系統的串行通信的技術。經過現場調試表明，本系統具有可靠性高，監控方便等優點。由于PLC在工業領域使用的普遍性，該系統有很大的使用范圍。
