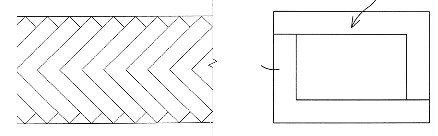

圖1  L型沖壓示例

        在完成沖壓后，通過激光焊接的方式將不同形狀的沖壓件拼裝焊接起來。然后再通過后續的制程，將會完成液晶顯示器金屬邊框，如圖2所示。


圖2   液晶顯示器金屬邊框

3   激光焊接解決方案#p#分頁標題#e#
TFT-LCD液晶面板金屬邊框的材料一般是鍍鋅不銹鋼或低碳鋼材料，其厚度通常在0.4-0.6mm 之間。金屬邊框?qū)雍缚p處的不平度一般要求小于等于0.1mm左右

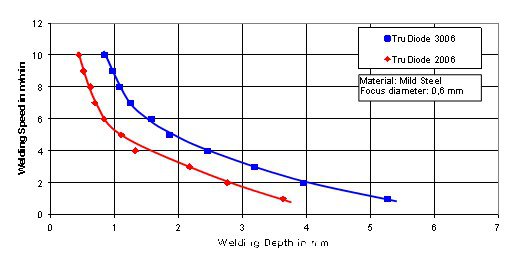

 激光器可以使用CO2激光器，固體脈沖式激光器，固體連續碟片激光器，半導體激光器等等，以上各種激光器都已經獲得了成功應用。但是從激光器光電轉換效率，生產效率，穩定性以及綜合性價比來說，固體連續碟片激光器或半導體激光器則是最佳的選擇?，F(xiàn)實證明，此兩種激光器正在越來越多地成功應用于TFT-LCD液晶面板金屬邊框的大規模生產中。圖3是TruDiode 2006（2000W）的激光焊接曲線圖

        對于焊接時所使用的激光光斑直徑也是非常重要的，在同樣焊接深度的情況下，光斑太大則會降低焊接速度；光斑太小則可能會導致焊接質量問題（如接縫間隙大于光斑直徑，則會焊接不牢）。但是，如果要求接縫間隙非常小，則會導致沖壓件生產成本增加。因此考慮到實際的生產，綜合各方面因素，選擇0.6mm的焊接光斑直徑則是相對較優的方案。

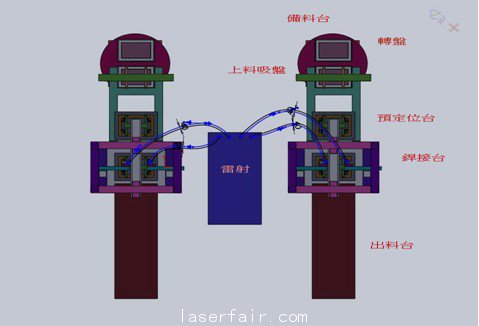

      圖4 給出了一種高效的適合于TFT-LCD框架大規模生產激光焊接解決方案，此方案已經在多個大型TFT-LCD框架生產工廠得到了成功應用。此方案用于一個工件兩條焊縫，其采用一臺激光器連接兩條自動化生產線。
      激光器采用德國通快（TRUMPF）公司TruDisk 1000或TruDiode 2006半導體激光器，4路激光輸出 - 分時輸出，分別配15-20m激光光纜和激光焊接頭。在工件表面處，激光光斑直徑為0.6mm。

         當?shù)谝粭l線上料/定位/夾緊完成后，開始焊接的同時，另一條線進行上料/定位/夾緊的動作，然后交替進行。整個過程，激光器的4個光路切換都在50ms以內。根據每條激光焊縫長度的不同（通常在40-60mm之間），此方案可以實現每個工件生產節拍僅需1.5-2s ，包括上下料時間，焊接時間。如果按2s計，可實現每小時生產1800個工件的高產能。

4   焊接質量

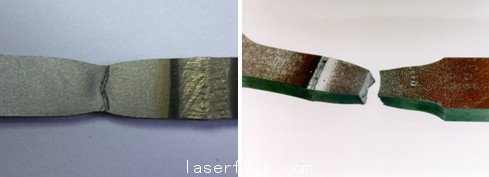

     激光焊接后的質量非常高，其表面質量高，變形小，激光焊接后的焊縫強度可以接近或達到材料母材的強度。 圖5 給出了激光焊接后的焊縫強度測試示意圖。

5   結論
     對于TFT-LCD液晶面板金屬邊框，采用先沖壓后激光焊接的方式，其優勢在于大幅提高了原始板材的利用率，降低了成本，避免了資源的大量浪費。
     采用一臺德國通快TRUMPF公司激光器，并配以4路輸出，同時連接兩條自動化生產線的產線組織方式，保證生產節拍不影響的情況下最大程度地提高激光器利用效率，增加生產效率。 同時，保證焊縫的高質量以及生產的穩定性。
