激光步進線焊機生產的法蘭寬度更窄，機械部件的磨損更少，板材涂層的影響更小，而且能夠在不同類型的材料組合以及非對稱板材組合上進行常規焊接。IPG Photonics研發的激光步進線焊機將電阻點焊和激光點焊的優勢合二為一。
（Abbe Miller，Welding Productivity主編）
在IPG舉辦的開放日活動中（美國密歇根州諾維），IPG中西部運營總經理Mike Klos對美國人注意力持續時間的短暫深感遺憾。根據他所聽聞的一則“令人不安”的消息，美國人對一樣事物表現出明顯關注的時間僅為8秒。為了全面理解這一點，Mike就8秒內人們到底能做些什么展開了深入調查。
8秒
如果你是一名牛仔騎士，那么堅持8秒就已經很了不起了！8秒是人們等待網頁加載時所能容忍的時間，8秒之后人們就會覺得沮喪，并且留下不好的印象。
在NBA中，8秒規則是指拿到籃球后8秒之內必須將球帶入前場；8秒也被視為是可以接受的，不至引發尷尬的電梯演講的時間；8秒還是每80場電影出現的8秒眼神交匯，結果有可能是一個吻，也有可能是一場拳頭之戰，又或者萬一是史泰龍的電影，就有可能爆發一場槍?xiě)?zhàn)。
8秒，對于新近引入市場的IPG激光步進線焊機而言，這是在進行金屬板材焊接時，見證其加工優勢所需時間的兩倍！

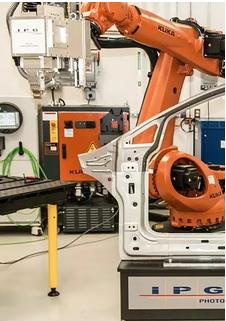

LSS設計緊湊，占地面積小，激光功率高達4 kW

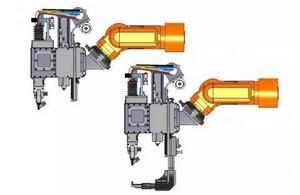

集成冷卻器，空氣管理及過程診斷，有C槍和單面槍兩種設計
優勢說明
先進的激光步進線焊機，也就是LSS，將電阻點焊和光纖激光焊接的優勢結合起來，其主要區別是集成夾具，可提供高達3.0kN或750 lbs的夾緊力。這樣的配置使激光焊接工藝得以拓展至汽車行業，在一些原來使用電阻點焊的加工中得到應用。
用LSS取代電阻點焊，能夠?yàn)橛脩籼峁╋@著的改善效果——包括技術優勢和經濟效益。汽車部件生產商能夠看到更好的碰撞實驗和強度結果，也能感受到循環周期降低了50%。舉個例子，假如生產設置為800個單元或是更多，三班生產，則總成本可降低10%。
LSS如今已經用于大眾Golf VII車型的生產，能夠顯著減少所需焊點的數量，同時提高焊接強度。在車頂板的焊接中，10個電阻點焊形成的焊點可以被4條LSS焊縫取代。在門檻與B柱的連接中，26個電阻點焊產生的焊點能夠被9條LSS焊縫取代。對于A柱而言，6條LSS焊縫及10 mm寬的法蘭，能夠滿足高焊接強度的需求。
許多改善均得益于激光焊接本身固有的優勢。與傳統焊接工藝相比，激光焊接在工件表面輸入的熱較少，這樣能降低材料微觀結構受損的可能性。不僅如此，激光焊接還能達到更深的焊透深度，同時確保加工速度。
“激光加工的優勢還包括在A級應用中不會造成背面污損，”IPG應用經理Eric Stiles說，“此外，使用激光焊接，只需要單側進入。在焊透深度方面的加工能力使其還能夠進行3T或4T焊接。”
配置迭代
LSS設計緊湊，占地面積小，激光功率高達4 kW，集成冷卻器，空氣管理及過程診斷，有C槍和單面槍兩種設計。該激光器為1類激光安全設備，無需配備激光防護罩。
為了滿足不同需求，LSS還有手持式可供選擇。第一代LSS目前用于3家企業。該全自動化步進線焊激光頭的重量為39公斤。夾持單元由電機驅動。
經過優化的第二代LSS目前在兩家企業中進行測試。研發該機型的目的是為了降低操作成本。第三代LSS為手動型手持式設備，用于批次生產?？刂破鳛橛|摸板，集成步進控制裝置及激光功率監控裝置。需要外接冷卻器，能量效率約為36%。
IPG在2015年5月21日的激光步進線焊機推介活動中
展示了該全新的創新型激光工具的加工能力
“手持式版本的構想主要是為了縮小體積，或是服務于原型機生產應用，”Stiles解釋說，“因?yàn)樗梢杂檬植僮?，所以非常靈活。標準版本專為安裝在機器人上或是自動化而設計。”
還有一種版本配備了優化控制器，比第一代LSS更為緊湊。最后，還有一種激光點焊系統，目前仍處于研發階段。
光纖激光器的優勢
無論是哪一種版本，LSS都是通過光纖激光源提供激光功率的。根據Klos所說，光纖激光工藝是目前最佳的選擇。
“在過去五年里，我們經歷了從人們說CO2激光器會永遠是切割應用的不二之選，到如今越來越多的生產者轉向光纖激光器。”Klos說，“后者切割速度更快，所需維護更少，一臺光纖激光器能處理的工作更多。”
他補充說：“光纖激光器沒有移動部件，沒有鏡片。它是最好的激光源，因?yàn)闆](méi)有激光耗材、沒有預燃狀態、無需輔助氣體，也沒有必要的技術拜訪日程。它可以提供您所需要的所有功率水平。這無疑是一個比較好的選擇。”
IPG光纖激光器
除了汽車應用之外，LSS還在不同的生產環境中表現出種種優勢，如擋板、軌道交通工具、電氣設備、鋼制家具制造等。
無論是哪一種應用，LSS一經使用，便會立刻表現出卓越的綜合效率。在IPG開放日活動中，Klos通過他在近日出席的點焊研討會中得到的“8秒”收獲，將這些優勢做了全面的展示。
“AC點焊效率為26%，DC點焊的最佳效率為37%，而LSS可達40%。”他說，“DC點焊的控制頻率為1,000 Hz，但是LSS也能夠在DC頻率水平下運轉。點焊是從一邊跳到另一邊，而LSS是形成一個可控的匙孔。實際上你每次都能設定所需的深度和尺寸。”
他還提醒開放日的到訪者，由于LSS不需要昂貴的夾具，所以性價比非常高。其加工速度是電阻點焊的兩倍。得益于卓越的焊接質量，法蘭尺寸顯著降低，元件的強度更高，剛度更大。LSS是安全的加工工藝——即使面對的是一些關鍵材料組合。
“這很簡單，”他總結說，“你只要把東西連上，然后踩下腳踏開關就可以了。”
（Abbe Miller，Welding Productivity主編）
