隨著工業4.0和中國制造2025核心規劃的提出，昭示著全球第四次工業革命的到來，更多地強調產品制造過程信息化與工業化的融合，實現制造裝備及其控制的智能化，如智能工廠、智能生產、人機交互、物聯網、機器自組織、數字化制造等。數控機床和數控系統是實現智能化生產的核心要素，數控加工技術可實現復雜汽車零部件的快速成型制造，并且數控技術中的虛擬制造技術、柔性制造技術、集成制造技術都逐步在現代汽車加工制造業中得到了廣泛應用。數控系統在汽車零部件制造過程中的智能化發展也將成為現代汽車制造產業的一項必然發展趨勢。本文介紹了數控系統用于汽車零部件制造過程的重要性，并簡單介紹了經常使用的數控系統種類。隨后詳細介紹了FANUC數控系統在智能制造方面的特點及其優勢，并提出一些該系統針對汽車用特殊零部件制造過程的改進措施。在本文的最后，簡單總結了未來數控系統的發展趨勢。

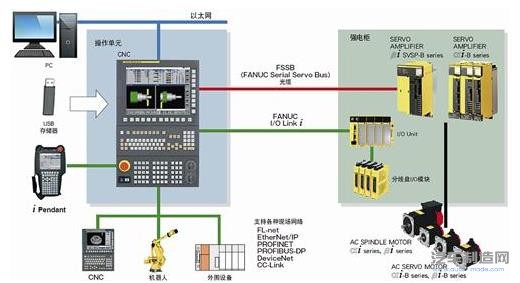

圖1  FANUC系統FS0i-F(C)智能化應用

數控系統在汽車零部件制造過程中的重要性

隨著汽車產業的迅速發展，對汽車復雜關鍵零部件的高效、高精度、高穩定性加工成為縮短產品生產周期、提高企業效益和競爭力的有效措施。數控加工技術可便捷實現復雜汽車零部件的快速成型制造，與此同時數控技術中的虛擬制造技術、柔性制造技術、集成制造技術都在現代汽車加工制造業中得到了廣泛應用。與手工生產制造而言，數控技術為實現汽車零部件制造的規范性、標準化，提高國產汽車零部件生產質量和實際裝備率奠定了基礎。數控技術可為汽車關鍵零部件制造提供成套自動化解決方案，基于工業互聯網和加工過程大數據的監控及遠程服務接收加工數據，隨后進行虛擬加工及程序代碼檢測，接下來利用數控系統的加工狀態自感知、自學習、自適應、自優化功能實現工件的高質量加工，隨后利用工業機器人和數控機床在線批量化檢測方法實現數控機床在汽車關鍵零部件的高效柔性加工與批量化制造中的廣泛應用。

汽車零部件制造過程中常用數控系統種類

目前，國產數控機床及日本、美國、歐洲進口機床較多采用發那科(FANUC)和西門子(SIEMENS)兩種數控系統，均可使用G代碼實現程序編制。其中，大部分車削、多軸銑削數控機床均采用上述兩種數控系統，并方便與計算機輔助設計集成。上述兩款數控系統占據當今機床數控行業絕大多數市場份額?，F(xiàn)今，引進的一些用于復雜曲面加工的德國多軸加工中心裝備有海德漢(HEIDENHAIN)數控系統，該系統具有可視化和模塊化大型程序編輯能力，可以快速插入和編輯信息并可實現復雜曲面及多孔結構的快速成型加工。隨著智能制造和智能工廠的不斷發展和建立，一些機床公司開始按照客戶要求開發專用數控系統，例如日本大隈(OKUMA)公司、日本山崎馬扎克(YAMAZAKI MAZAK)公司、德國德馬吉森精機(DMG MORI)公司、中國沈陽機床(SMTCL)公司等。

FANUC系統在智能化制造方面的特點及改進措施

FANUC系統在當今世界數控系統的研發、設計、制造和銷售方面具有強大的勢力。其產品系列覆蓋多種制造工藝，如車削、銑削、磨削、加工中心等。FANUC數控系統使用起來較為方便、穩定、可靠，對工業環境的要求比較低。FANUC系統采用較為通用的G代碼編制程序，并且程序語句結構簡單，系統穩定可靠。該系統可根據零件圖上指定的零件輪廓尺寸直接編程，如直線傾角、圓弧半徑、倒角值等，簡單直觀。FANUC系統能夠自行規劃粗加工和精加工循環路徑及按照設計值留有設計者指定的加工余量，簡化了復雜編程。針對多孔零件只需給定孔中心位置，隨后可采用簡單的循環指令如G82-G89實現多孔自動循環加工。在進行曲面加工過程中，可利用宏程序(例如將#1,#2等作為變量)根據曲面方程(含有#1,#2等變量的方程)直接編程，直觀、高效、實用。與此同時，F(xiàn)ANUC系統具有便捷的坐標系變換功能，可簡單實現多坐標系混合編程。FANUC系統具有智能化人機交互界面，從創建加工程序到實際加工的所有操作最終都能在同一畫面上進行調試和仿真，輕松實現車床、加工中心以及銑床加工循環豐富的編程引導、可視化和檢查功能。

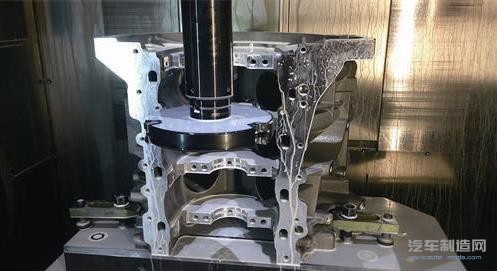

圖2  FANUC系統加工V6缸體

在智能化方面，F(xiàn)ANUC系統可以利用豐富的網絡功能，構建適合CNC機床的系統，還可以將CNC與電腦連接起來，進行復雜零件的3D設計及NC代碼轉化(利用CAM軟件)隨后進行NC程序傳輸和監視CNC狀態，實現復雜幾何形貌零件的智能化制造。還可以通過以太網將工廠內的機床連接起來，對機床的運轉狀態進行集中統一管理、控制和監視，實現CNC與電腦的高度融合。圖1展示了FANUC系統FS0i-F(C)在智能化生產或智能化工廠建立方面的應用。目前FANUC系統引入了實時優化控制實現對智能機床的控制，根據負載、溫度、位置等機械狀況的變化，進行實時優化控制。通過使用這些功能群來實現高速、高精度和高質量加工。尤其在汽車部件和金屬模具等復雜形狀的加工時，通過預讀的程序指令判斷指令形狀，適當控制速度和加速度，在公差范圍內獲得平滑加工路徑，使得機械性沖擊減弱，發揮數控機床的最優性能和智能化制造。

針對于汽車行業薄壁殼體零件的制造，如發動機殼體、變速箱殼體等銑削過程應該裝載一些特殊的后處理程序，比如切削過程中由于低剛度殼體造成的切削振顫導致加工精度的降低(如圖2)，裝載自適應轉速控制和機床各軸力矩、扭矩監測模塊，通過自動調節主軸轉速以達到各軸力矩維持切削穩定狀態，提高加工質量和加工效率。

目前日本大隈(OKUMA)公司已將該功能裝在自研發的數控系統中，降低對操作者需具備大量加工經驗的要求。同時裝載各軸電機力矩及扭矩監測數控模塊也有助于判別切削過程中刀具或刀柄與工件或夾具的瞬間碰撞，從而急停機床運動，保護主軸不受損傷。另外，希望FANUC系統裝載在線檢測模塊如雷尼紹(Renishaw)探頭，尤其針對汽車多孔零件的孔徑檢測和位置檢測，將一些簡單的三坐標檢測功能集成于數字控制系統，實現加工、檢測和修復一體式的高精度、高效率加工模式。

未來數控系統發展趨勢展望
