供稿：通快（中國）有限公司激光技術部

汽車業巨頭GKN Driveline在14年前開始使用激光焊接傳動系統組件?，F(xiàn)在，這一久經考驗的系統又升級為碟片式激光器，并且正在三個大洲內得到推廣。

在黑森林地區的生產車間，墨西哥 GKN Driveline 工廠的焊接技術專家 Antonio Torresplant和他的同事Neil Plant 和 Martín Sánchez正在專注地觀看設備如何處理他們攜帶的傳動組件。一個夾鉗夾起法蘭上的一個郁金香形蓋板。外形類似于一個倒置的大禮帽，蓋板略微大于一個拳頭。法蘭和外殼已經通過壓緊連接起來，并實現過盈配合。它們被放在轉臺的零件夾具上，并從內側固定。轉臺轉動到下一個工位，在該工位頂部裝有感應器。數秒內，法蘭的頂部將被加熱至熾熱狀態，金屬會冒煙并變紅，同時高溫計的紅外光束會測量零件的溫度。轉臺轉動至焊接單元。在這一工位，零件同樣由高溫計監測溫度，在冷卻之前，碟片式激光器發射出來的激光束已經在零件上形成了六道整齊的焊縫。在最后一個工位，夾鉗將組件從夾具上移開，并放在激光打標工位內打標。郁金香形蓋板降低至傳送帶。整個過程僅持續數秒。

Torres 連接了他的電腦，對每個參數進行追蹤。“我從同事那里了解到很多關于這種系統的信息，其展示的周期時間和精確度仍然給我留下了深刻的印象。”幾天前，他從墨西哥中部的塞拉亞出發，來到了德國南部。他此行到 KMS Automation一家制造技術公司去考察設備，目的是他不久將采購該種設備，用以提升自己工廠的產量。

碟片式激光器深熔焊

GKN Driveline 是最大的汽車傳動系統供應商之一，提供各種傳動系統解決方案。在這里，精確定時的量產流程同時實現了高品質的產品質量。GKN 在墨西哥的工廠目前正在擴產階段，Torres 將進一步豐富供應的產品類型。”這也意味著我們將采用新型的生產技術。從現在起，固體激光器將在我們的生產操作中發揮持續性的重要作用。”

 Neil Plant 到黑森林地區的行程比 Torres 要短得多。他在英國伯明翰的 GKN 總廠擔任生產開發焊接方面的經理。正如 Plant 指出的，“激光焊接在 GKN 并不是一項新技術。二氧化碳激光焊接系統穩固、快速，而且無需修飾工作，因此我們?cè)?14 年前便引進該技術作為我們產品的標準焊接技術。剛開始時，激光焊接工藝都被認為成本太高，但卻可以顯著降低產品生產成本。”
        大多數生產傳動系統組件的公司都轉而采用二氧化碳激光焊接工藝。到目前為止，只有該種技術能夠?qū)崿F(xiàn)承受持續高壓所需的焊縫深度。近年來，通快公司工程師大幅提升了碟片式激光器的光束質量，使固體激光器也同樣可以達到這一要求。Torres 的新設備便是其成果的最佳例證。

 Neil Plant 說，“新型激光焊接系統已經成為我們生產中的標準系統，并且正在逐漸在我們其它國家的工廠中推廣應用。”其中之一就是生產工程師 Huo Chenghui 所在的上海工廠。“我們的客戶希望我們能夠盡快應用這一技術。碟片式激光器的工作效率之高給我們留下了深刻的印象，未來，我們計劃在我們所有的小型組件中使用這種技術。”Huo Chenghui 很快就要訂購 Torres 工廠所使用的同款碟片式激光焊接系統。“我們?cè)诘聡?guó)茨維考的同事已經應用了這種技術，成效十分顯著。我們也希望采用這種技術。”

感應器——完美的搭配

事實上，GKN 最先是在茨維考使用激光焊接技術的。負責茨維考工廠的中央處理和運營規劃的 Zoran Bubic 回憶道：“十四年前，我們和通快公司合作，運用二氧化碳激光器焊接技術。當時所面臨的問題是尋找一種預熱工件的有效方法。”

他們采用的解決方案是感應加熱。Bubic 說：“這種方法非常適合焊接，因?yàn)樗梢蕴峁┛焖倬植考訜幔铱梢院?jiǎn)單地整合到工藝中，自那時起，便取得了可靠、令人滿意的生產成效。”“然后，幾年前，為應對日益增長的客戶要求，我們想要再增加一套焊接系統。這種系統需要大幅降低生產成本，同時達到同等的質量水平。”和通快公司一起，德國 GKN Driveline 公司的工程師共同決定在焊接工藝中使用 TruDisk 5302 纖維導向碟片式激光器。位于迪琴根的激光應用實驗室和 GKN Driveline 共同確立了焊接參數，包括加熱溫度、激光輸出、焦點位置、焊接速度等等。Bublic 解釋說，“我們的客戶都是世界頂級的汽車制造商，他們非常清楚期望的組件是什么樣的。例如，就焊縫的規格要求就有很多頁，包括焊縫氣孔的大小和數量、接縫誤差、焊縫凹陷和凸起等。在通快實驗室的幫助下， 我們使用碟片式激光器解決方案滿足了產品的所有規格要求。”系統由位于施蘭貝格黑森林村的 KMS Automation 集成。公司開發的一種概念就是可以在較短的周期內將各種要素

集成到一個生產設備中。通快 Huttinger 負責提供生成器、工序能耗和預熱感應器，而通快則供應激光光源、光纜、光學器件和 TruLaser 焊接單元。

再見，氦氣

“我們使用這種固體激光焊接系統已經兩年了，它再次幫我們大幅降低了生產成本，”Bubic 說。對于其另外一個小小的進步是：“除較小的占地面積之外— —我們的二氧化碳系統僅需100 平方米，它的升級版僅占 35 平方米——它的能耗也更低。新系統的有效率接近 30%，比之前的系統要高很多。”固體激光器的另一優勢是，它的波長可以使材料更加高效地吸收。因此，它所要求的激光能量便更少。

     “但最大的優勢是保護氣體，”Bubic 解釋說。“氦氣的價格目前很高。為抑制金屬蒸汽等離子體，二氧化碳系統每分鐘需向工件上吹出 16 升的氣量。由于固體激光器不會生成等離子體，因此我們根本不需要保護氣體。”在黑森林，Torres 戴上白色手套，拿起了剛剛焊接好的，熱量還未消退的郁金香形蓋板。“每一個新系統都提升了我們的實力。這一系統可以使我們使用一臺設備焊接不同型號的組件，而且還可以減少再加工次數。”他看著組件，接著說道：“未來，連接方面的進步將主要來自于激光焊接。”

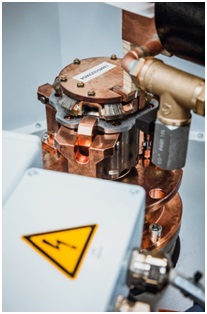

左圖：進入焊接單元前，郁金香形蓋板的上端會由一個感應器加熱，并在短短數秒內變得熾熱

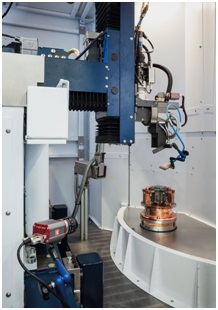

右圖：固體焊接激光器不會產生等離子體，因此GKN Driveline不需要使用保護氣體
