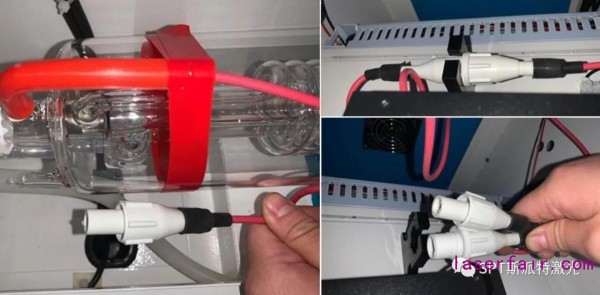

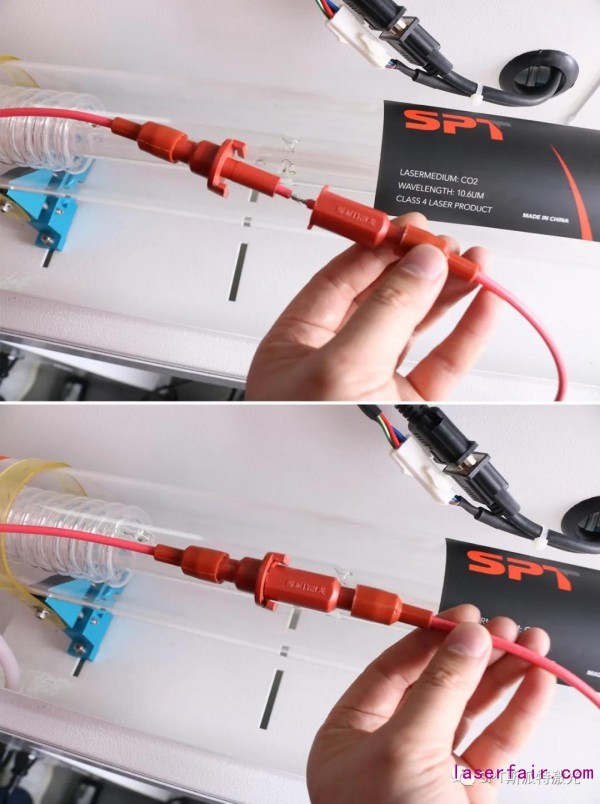

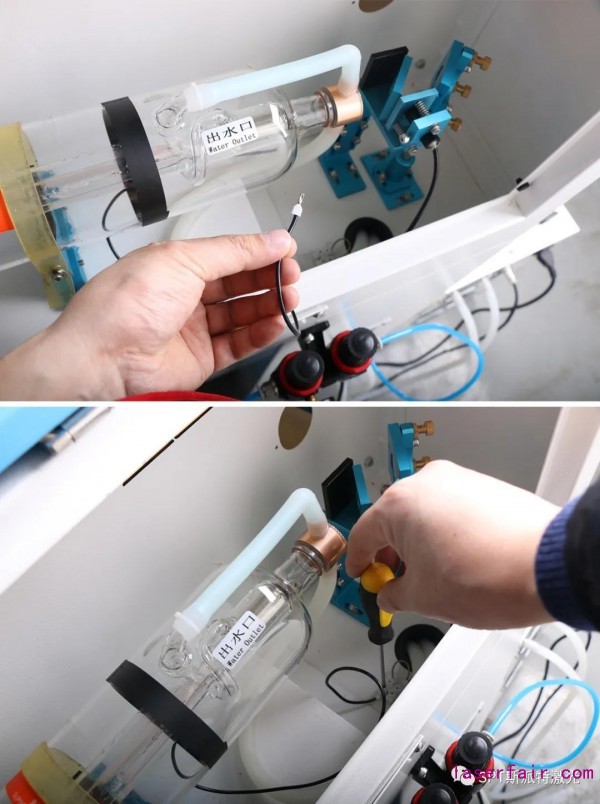

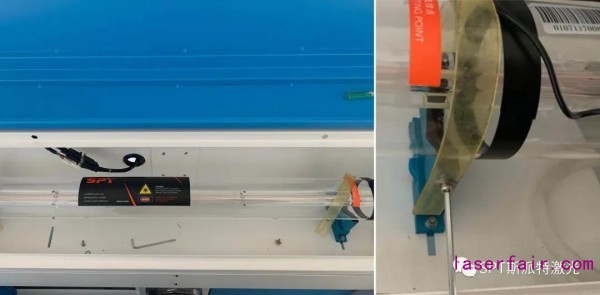

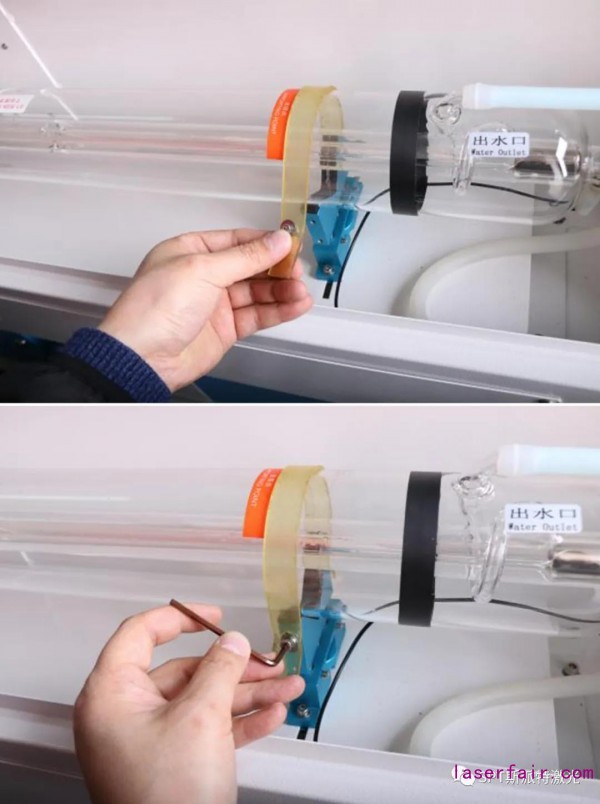

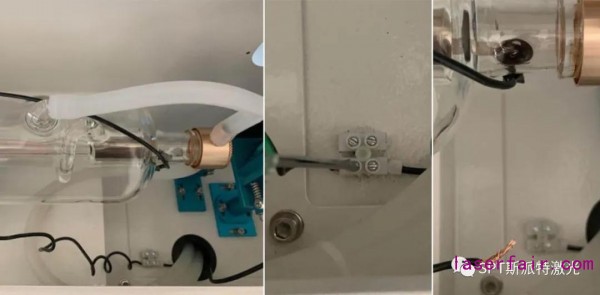

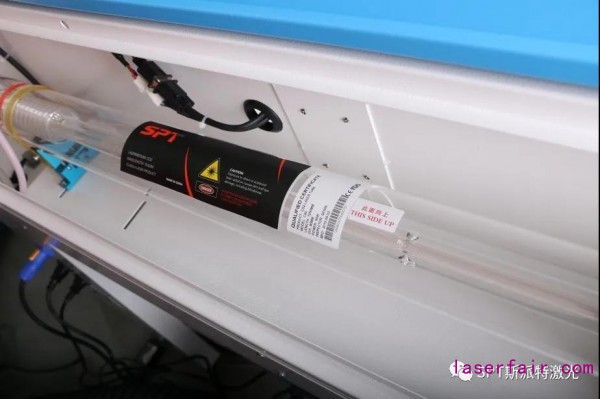

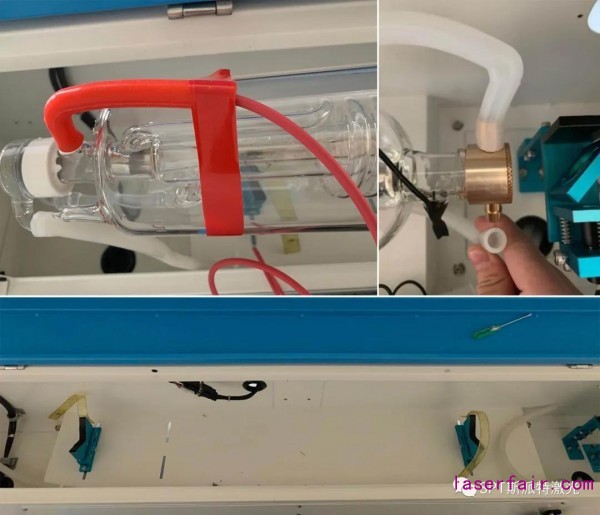

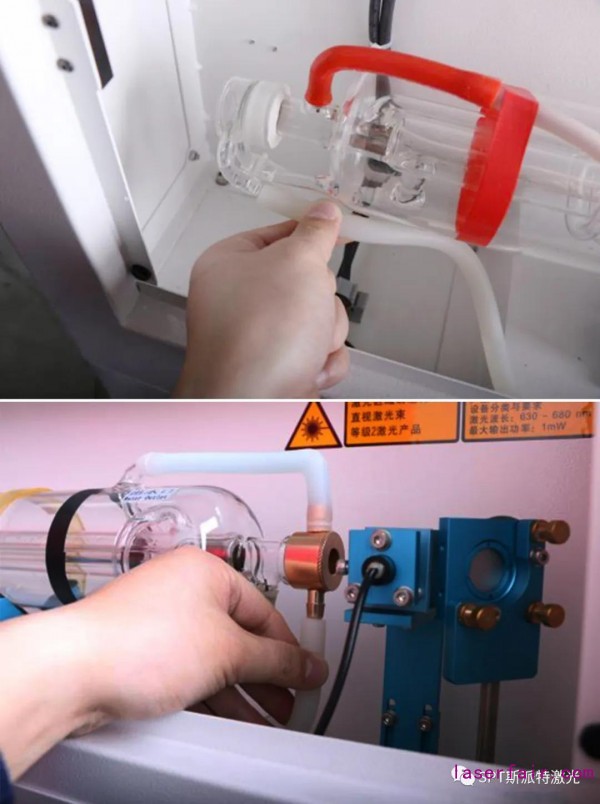

安裝新激光管

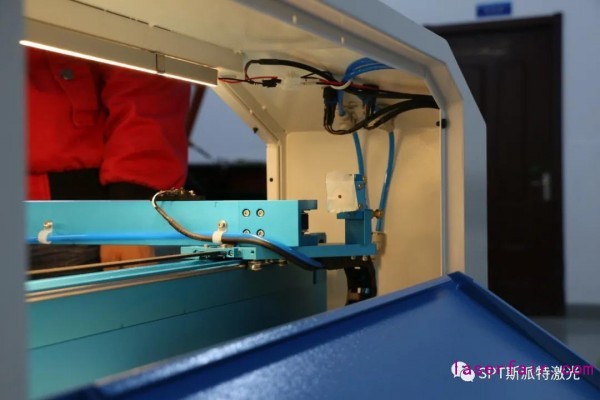

Y軸（近距離）調節光路

注意：避免在調試光路過程中，產生的煙霧濺射到輸出窗口表面，輸出窗口外表面被污染，會導致功率下降，可用脫脂棉或綢布蘸無水酒精輕輕擦拭輸出窗口外表面。

X軸（近距離）調節光路

X軸（遠距離）調節光路

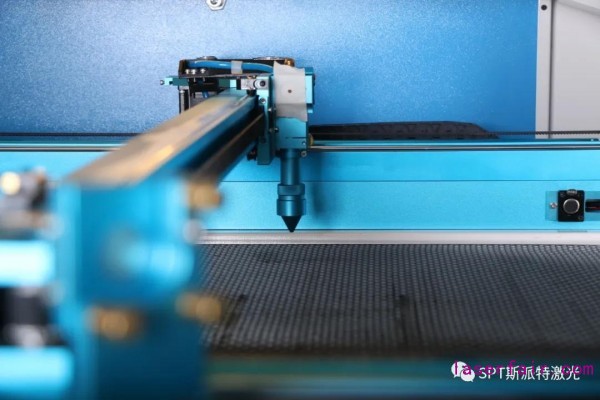

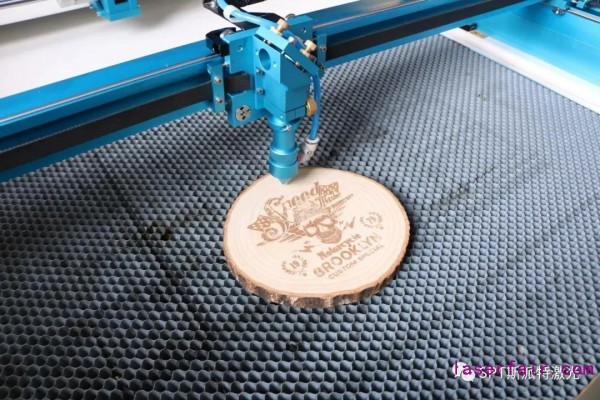

聚焦的光應在激光切割頭的中心

調節光路時，首先要將各個反射鏡調節到大致垂直于水平面的位置，并與 X 方向保持 45°角。此時反射鏡架與鏡架固定板之間的三個調節螺釘?shù)拈L度要大致相同。

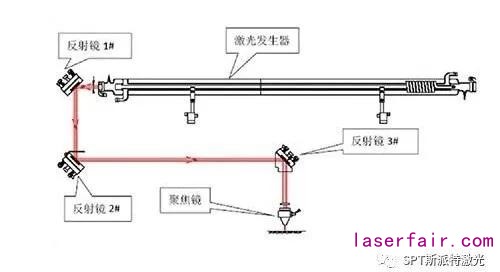

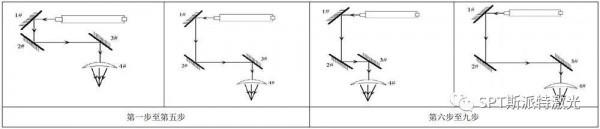

第一步：調節 1＃反射鏡。保證激光管發出的光束入射在 1＃反射鏡的中心。

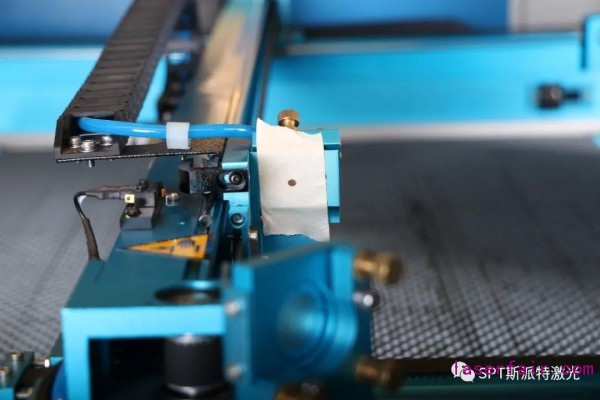

第二步：調節 2＃反射鏡。在 2＃反射鏡的光路調節輔助架貼上雙面膠紙（或其它能打出標記的物體），將橫梁移至最靠近激光管的位置，按點射按鈕（控制適當?shù)墓鈴?qiáng)），使激光在膠紙上留下標記（注意：為防止激光輻射傷人，請先用一塊紙板測試出光斑的大概位置，然后再進行調整)。

第三步：逐漸將橫梁移至離激光管最遠的位置，再按點射，在 2#反射鏡的膠紙上再打上一個標記。

第四步：如果兩個標記不重合，調整 1＃反射鏡，使 2#反射鏡膠紙上的兩個標記中心重合。

第五步：反復第二步至第四步，直至兩個標記中心完全重合。

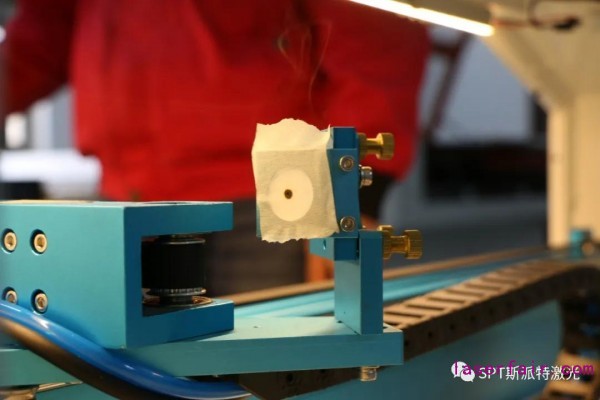

第六步：在 3＃反射鏡前貼上雙面膠紙（或其它能打出標記的物體），將小車(激光頭)移至最靠近 2＃反射鏡的位置，按點射按鈕（控制適當?shù)墓鈴?qiáng)），使激光在3#反射鏡的膠紙上打上一個標記。

第七步：將小車（激光頭）移至距離 2＃反射鏡最遠的位置，按點射(先用一塊紙板，先測出光斑的大概位置，以防傷人)，再在 3#反射鏡的膠紙上打上一個標記。

第八步：如果 3#反射鏡膠紙上的兩個標記不重合，調整 2＃反射鏡，使這兩個標記中心重合。

第九步：反復第六步至第八步，直至兩個標記中心完全重合。

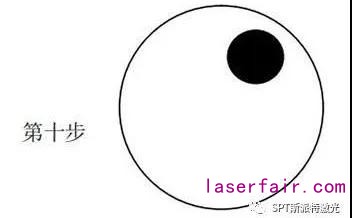

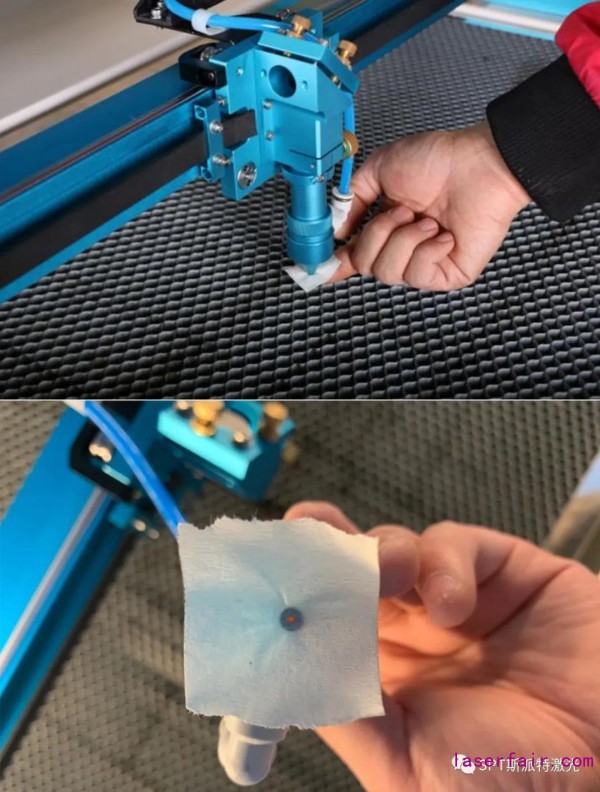

第十步：在 3＃反射鏡下面聚焦鏡筒的入光口處貼上雙面膠紙，按點射，在紙上打上標記。如果如果標記在膠紙的中心處，則光路調整完成。

第十一步：若激光未落在入光口的中心，如下圖，則要按照以下步驟進行調節，直到激光點射標記落在出光口處雙面膠紙的中心處。

上下偏差：將激光管抬高或降低。

里外偏差：將激光管向里或向外調整
