產品簡介
ADT8933卡是基于PCI總線的高性能三軸伺服/步進+激光雕刻打標控制卡，一個系統中可支持多達16塊控制卡，可控制48路伺服/步進電機，支持即插即用.
脈沖輸出方式可用單脈沖（脈沖+方向）或雙脈沖（脈沖+脈沖）方式，最大脈沖頻率2MHz，采用先進技術，保證在輸出頻率很高的時候，頻率誤差小于0.1%
支持任意2-3軸直線插補，最大插補速度1MHz
速度控制可用定速和梯形加減速
位置管理采用兩個加/減計數器，一個用于內部管理驅動脈沖輸出的邏輯位置計數器，一個用于接收外部的輸入，輸入信號是A/B相輸入的編碼器或光柵尺，作為實際位置計數器
計數器位數高達32位，最大范圍–2,147,483,648~+2,147,483,647
提供一路PWM輸出和三路16位D/A輸出，可用于激光強度控制
提供DOS、WINDOWS95/98/NT/2000/XP開發庫，可用VC++、VB、BC++、LabVIEW等進行軟件開發

主要性能
32位PCI總線，即插即用
所有輸入、輸出均采用光耦隔離,抗干擾性強
3軸伺服/步進電機控制，既可獨立控制，又可聯動和插補控制
脈沖輸出的頻率誤差小于0.1%
最大脈沖輸出頻率為2MHz
脈沖輸出可用單脈沖（脈沖+方向）或雙脈沖（脈沖+脈沖）方式
一路編碼器反饋輸入，32位計數，最大計數范圍 -2,147,483,648~+2,147,483,647
梯形加/減速
2-3軸直線插補
最大插補速度1MHz
運動中可以實時讀出邏輯位置、實際位置、驅動速度
10路數字輸入，5路數字輸出
支持在一個系統中使用多達16個控制卡
支持DOS、WINDOWS95/98/NT/2000/XP等操作系統

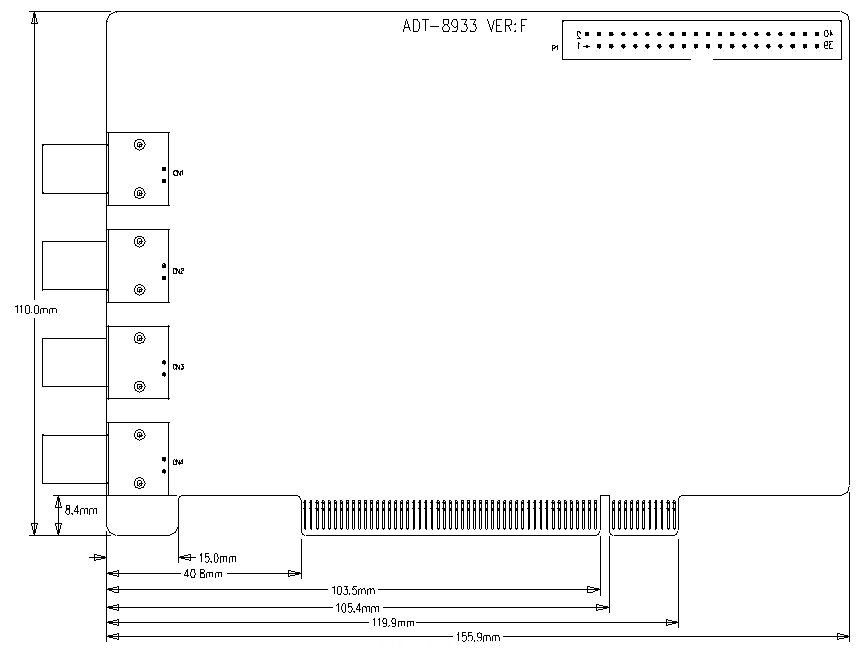

尺寸：156×110mm

暫無資料。

應用范圍
激光雕刻系統
激光打標系統
基于PC的三軸數控系統
