ADSP-BF592 Blackfin處理器評估板

Blackfin處理器包括了一個新型的嵌入式處理器，專為滿足當今的嵌入式音頻、視頻和通信應用的計算要求和功耗要求而設計。它們提供了突破性的信號處理性能和電源效率，并具有精簡的指令集計算（RISC）的編程模型。

Blackfin處理器支持媒體指令集計算（MISC）架構。這種架構是RISC，媒體功能，數字信號處理（DSP）性能的自然融合。Blackfin處理器具有微處理器環境的信號處理性能。

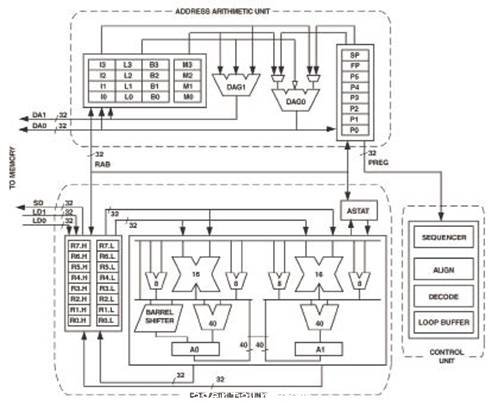

Blackfin處理器基于微信號架構（MSA），它結合了32位RISC指令集，雙16位乘法累加（MAC）DSP功能和8位的視頻處理能力，這在以前一直是超長指令字（VLIW）媒體處理器的專屬領域。

評估電路板與VisualDSP++開發環境聯合使用，以測試ADSP-BF592 Blackfin處理器的功能。VisualDSP++開發環境協助支持先進的應用程序代碼開發和調試，例如：

?創建、編譯、匯集和鏈接C++、C 和ADSP-BF592格式的應用程序

?應用程序中的負載、運行、步驟、停止、斷點

?讀取和寫入數據和程序存儲器

?讀取和寫入內核與外設寄存器

?實驗存儲器

圖3 評估板EZ-KIT Lite方框圖

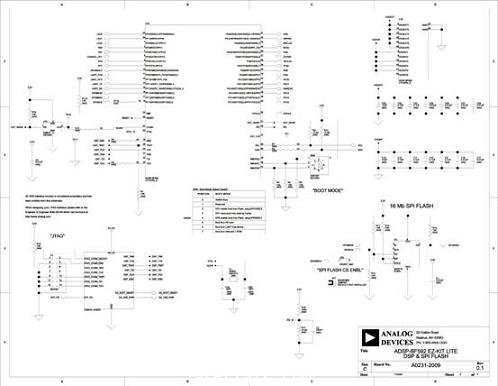

圖4 評估板EZ-KIT Lite電路圖(1)

通過一個USB端口，或外部JTAG仿真器，對個人計算機（PC）處理器進行訪問。 USB接口對ADSP-BF592處理器提供了不受限制的訪問，并且可評估電路板外設。ADI的JTAG仿真器為PC主機和目標硬件之間提供更快的通信。ADI具有廣泛的電路仿真產品。

ADSP-BF592 Blackfin處理器評估板特性

? ADI公司的ADSP-BF592 Blackfin處理器

?內核性能高達400 MHz

? 64引腳LFCSP

?可編程VDDINT核

? ADI公司AD5258 TWI數字電位器

? ADI公司ADP1715低壓差線性穩壓器

? SPI外部閃存

? Numonyx M25P16 – 16 Mb

?音頻編解碼器

? ADI公司SSM2603立體聲，24位模擬/數字和數字/模擬轉換器

?高效的耳機放大器

?立體聲線路輸入和單聲道麥克風輸入

?通用異步接收器/發送器（UART）

? ADM3202 RS-232線路驅動器/接收器

? DB9陰性連接器

?發光二極管

?八個LED：一板復位（紅色），三個通用（琥珀色），一個電源（綠色），一個電池良好的指示燈（綠色），一個電池電量低指示燈（黃色）和一個電池充電指示燈（黃色）

?按鈕

?四個開關按鈕：一個復位，兩個可編程的標志，和一個去抖邏輯喚醒

?擴展接口II

?下一代的擴展接口設計，提供了大多數處理器信號訪問

?土地網格陣列

?所有的端口引腳均易于探測

?其他功能

? JTAG ICE的14-pin接頭

? 3.7V單個單元的鋰離子電池充電器

EZ - KIT Lite旨在展示ADSP - BF592 Blackfin處理器的能力。處理器I/O電壓為3.3V。處理器核的電壓是由ADI公司ADP1715低壓差穩壓器（LDO）和ADI公司AD5258數字電位器來控制，為可編程2線接口（TWI）信號。

請參閱自檢VisualDSP++的（POST）ADSP-BF592的安裝目錄，獲知如何設置TWI接口的信息。

處理器的核電壓，和時鐘速率可由處理器設置。輸入時鐘為25 MHz。核和系統時鐘可通過處理器的PLL_DIV寄存器編程。核時鐘的最大運行為400 MHz。
