對于每個具體的設計來說，需要對配置文件中的幾個部分進行配置。

　　(3) 人機界面模塊（HMI），用戶和軟PLC 之間的互動模塊。通過友好的人機界面，用戶可以控制軟PLC 的調用和開關，同時可以查看軟PLC 各個狀態點的狀態。在Linux 下，可以使用GTK 或者TCL/TK 進行設計。本設計由于整個數控系統的需要，采用了TCL/TK 進行設計。因?yàn)檐汸LC 的其他部分是用c語言進行設計，因而在用tcl/tk設計的人機界面模塊和軟PLC 之間，需要設計一個TCL/TK 的擴展模塊作為兩種語言之間的接口，這樣在界面上就可以用TCL 語言調用C 語言編寫的軟PLC 函數?，F(xiàn)階段本設計主要完成了常用的PLC 圖形語言梯形圖和兩種文本語言IL 語言和ST 語言的設計，因而人機界面可以分為兩種，梯形圖的編輯運行界面和文本編程的監控界面。

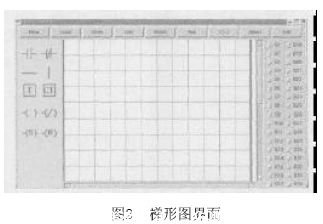

　?、?梯形圖界面（如圖2）。在梯形圖界面上，用戶可自由拖動如開關、計時器等各種器件進行自主編程，從而實現在線編程。在界面上右側是狀態欄，可以對各種狀態點的控制和狀態顯示，如將狀態點B1 狀態置1，則需單擊B1 前的小方框。界面的上方是菜單欄。用戶可通過菜單的選擇進行編輯、保存、打開等功能，編輯完畢，按下Run 鍵，TCL/TK 的底層程序?qū)?huì)檢測狀態點狀態，并根據元件種類進行邏輯運算，這些直接使用TCL/TK 編程就可以實現。而Exit 鍵則是退出軟PLC，當按下該鍵時，將會設置全局變量Quit = 1 并傳遞給關閉模塊Plcshutdown。關閉模塊將關閉所有在運行的軟PLC模塊，并殺死共享內存上的信號量。

　?、?文本編程監控界面。文本語言相對不夠圖形語言直觀，設計監控界面，可以從監控界面上調用所需要的文本程序，同時對各個狀態點的狀態進行顯示和控制。

       (4) 文本編輯模塊，用戶PLC文本程序的編輯模塊，使用文本編輯器即可實現。用戶使用符合61131-3 標準的編程語言編寫控制應用程序。編輯好的模塊將會被軟PLC 的編譯器所編譯，生成可執行代碼。

　　(5) 邏輯模塊，軟PLC 的核心模塊，它包括IEC61131-3編譯器和數據處理模塊。IEC61131-3編譯器將編譯用戶編輯好的文本應用程序，首先將PLC 的代碼編譯成C 語言，然后再調用GCC 將程序和軟PLC的鏈接庫編譯成目標文件，同時顯示編譯結果的正確性，將編譯的錯誤信息及警告信息反饋給用戶。

　　文本編輯模塊與編譯模塊在軟PLC 運行時，不會作為調用模塊。軟PLC只調用最后生成的可執行模塊。數據處理模塊執行對各種浮點型數據的操作，功能包括PID控制、按一定的比例縮放數據大小等。

　　(6) 通信模塊（Communication module）,主要負責軟件的網絡通信協議等的實現，借助與操作系統的結合構建網絡服務器，實現強大的網絡服務功能，實現Modbus 等總線協議的總線控制功能。

　　(7) I/O 模塊，軟PLC與物理IO連接的模塊。通過IO 模塊，軟PLC 的狀態點與硬
件的IO 點一一對應，軟PLC 可以通過IO 模塊直接讀寫PC104 上IO擴展板的IO 點，實現對I O 點的讀取和控制。

　　( 8 ) 關閉模塊（Plcshutdown），由于本設計采用了多模塊化設計和共享內存通信機制。因而軟PLC退出，需要關閉所有正在運行的模塊和殺死共享內存上的信號量。關閉模塊提供了Quit的全局變量， 當Quit=1，將運行關閉模塊中的程序關閉所有的軟PLC 模塊和殺死共享內存的信號量。

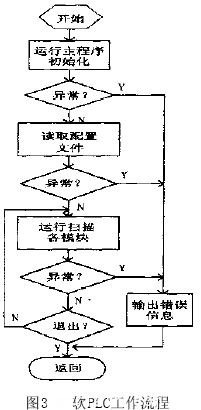

　　以上是根據需要設計的一些模塊，根據用戶需要還可以增加一些模塊，如記錄模塊，數據庫連接模塊等，這些模塊將會記錄軟PLC 的工作記錄和保存軟PLC 的數據記錄。這些有待進一步的開發和設計。設計好各個模塊，軟PLC 的工作流程可如圖3 所示。

　　本設計是在Linux 下進行設計，除HMI 模塊是使用TCL/TK 設計外，其他均是使用C 語言進行編寫，在Linux 下使用GCC 進行編譯。由于篇幅所限，此處不展示代碼。

實例

　　下面以一個簡單的對3并口通道循環控制為例，說明軟PLC 的工作流程。

?。?）梯形圖編程。從軟PLC 主界面進入后，啟動梯形圖編程，調用梯形圖編程的主程序。梯形圖編程共需要調用梯形圖界面模塊、關閉模塊、IO 模塊，這些均在配置文件中設置好，不需用戶進行設置。配置文件主要部分定義如下：

　　需運行的模塊： 主要狀態點定義：Ladder為擁有寫的權利模塊，主程序啟動后，將讀取對應的配置文件，運行所需模塊。

　　用戶即可在梯形圖界面進行編輯，編輯后的梯形圖程序如圖4所示。這是一個比較簡單的程序，因而只需要使用3個計時器和幾個復位、置位輸出就可以實現功能。編輯好梯形圖程序后，按下Run 鍵,程序即可運行，并實現對IO 板上對應端口的控制。

　?。?）文本IL 語言編程。開始與梯形圖編程相同，從軟PLC 主界面進入后，啟動IL 語言編程，調用主程序。文本編程共需要調用監控界面模塊、邏輯目標程序模塊、關閉模塊、IO 模塊。邏輯目標模塊為用戶編輯好的IL 程序，并通過編譯器生成的可執行邏輯程序，用戶可在PC 機上編輯和編譯好邏輯程序，再移植到PC104 上進行調用。配置文件主要部分定義如下：

　　需運行的模塊：

　　主要狀態點定義

　　為編譯后的IL 程序模塊。由于篇幅關系，實現循環控制的IL 程序在此處不再列出。

結束語

　　軟PLC 具有強大的功能，在工業控制中發揮著越來越重要的作用，是一項具有巨大潛力的技術，其強大的網絡功能是傳統的PLC 無法比擬的。中國工業自動化的水平相對國外來說較低，技術含量少。因而國內企業要在激烈的競爭中立于不敗之地，必須增加生產的自動化程度，提高產品的技術含量。發展自主產權的軟PLC 將對此問題產生有力的推動作用，也有助于我國PLC 企業發展本國市場并向外擴展。
