反射光學元件應用于多光譜成像系統(二)

星之球激光 來源:《激光世界》2012-08-31 我要評論(0 )

設計考量 在多光譜應用中,反射光學系統比折射光學系統更易于設計和實施;然而,在選擇反射式物鏡時必須要考慮以下一些因素:第一就是選擇固定的系統還是可以調整的系統...

       設計考量

  在多光譜應用中,反射光學系統比折射光學系統更易于設計和實施;然而,在選擇反射式物鏡時必須要考慮以下一些因素:第一就是選擇固定的系統還是可以調整的系統。固定版物鏡在工廠生產的時候就已調整到最佳狀態,這種版本即使在震動以及意外碰撞下也不需要重新校準(見圖2)。而且,由于固定版物鏡安裝要比可調整版更結實可靠,即使從適當?shù)奈恢玫浠虻袈湟膊粫绊懫涫褂谩?/p>

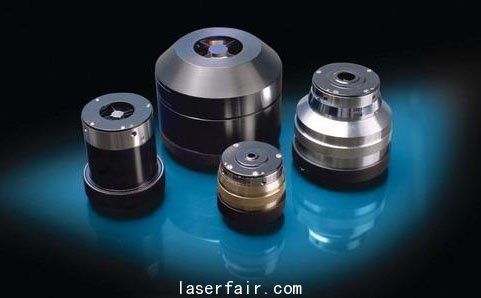

圖2:固定版反射式物鏡用于調焦,大功率藍色激光束應用于生物醫療方面能簡化系統、

  使得系統更牢固、更緊湊

  固定版鏡頭非常適用于環境惡劣的產業應用,在安裝時不需要調整。為了具體說明這種物鏡,開發職員必須知道變化間隔——要么無窮遠或特殊的管長,以及蓋玻片厚度。一旦布置好后,以后就不需要再進行調整了。

  調整版反射物鏡可通過一個或兩個參數來調整:鏡筒長度可調,或校正由于蓋玻片的厚度變化而導致的球差(見圖3)。通常只有鏡頭本身發生改變時才進行調整,但是,當主鏡和附鏡之間的間隔發生變化時,也需要進行調整。廠商通常在出貨前會將光學性能調整到最佳狀態,帶調整說明以及特殊部位說明,比如調整圖片。使用者可將其安裝在系統中,可通過鏡筒長度和蓋玻片厚度進行調整,然后固定。

  圖3:可調整式反射物鏡能使開發應用職員通過調整光路來滿足特殊需求

  當調整型鏡頭需要定期調整時,其可通過多重結構來調整,功能多樣。這種鏡頭為現貨供給,比如可與小于典型值長度的鏡筒和蓋玻片厚度配套使用,不需要添加其他配件及額外用度就能夠滿足用戶的特殊需求。

  無論是固定版還是調整版,在購買反射式物鏡時都需要留意一些關鍵點。其中最主要的是二級反射鏡以及三角座為成像帶來的陰影尺寸。二級反射鏡布局在主光路上,將不可避免地阻擋一部分光束通過系統,降低光束質量。三角座的三個腿可導致衍射效應,采用四腳直行設計時情況更為嚴重。四腿對稱設計各個腳都會導致衍射效應,而且會相互疊加。三腿彎曲設計會避免上述缺陷,使光能透射更加均勻。

  在使用反射物鏡時,另外一個需要考慮的因素是激光功率。這種反射物鏡采用標準金屬膜層,應用范圍廣,但卻并不是大功率輸出激光器的最佳選擇。在與高功率激光配套使用時,需要考慮膜層的損傷閾值。有些廠商可以根據用戶的要求定制。

  反射式物鏡可用于多種應用領域,如激光退火或鉆孔,可將可見光波長與紅外功率傳輸兩者相結合。使用一套光學系統就可丈量波長為190nm到1μm薄膜的厚度。只要在傳感器的響應范圍之內,成像系統可涵蓋各種波長范圍而不需要添加任何光學元件。
