飛機制造業對機床等設備的市場需求

激光制造網通訊員 來源:廣東星之球2011-01-22 我要評論(0 )

研制大飛機重點要加強飛機研發、關鍵部件制造及總裝、市場營銷等方面的能力,要突破飛機發動機、機載設備、材料等關鍵核心技術。典型零件和難加工材料的加工也是其中的...

        研制大飛機重點要加強飛機研發、關鍵部件制造及總裝、市場營銷等方面的能力,要突破飛機發動機、機載設備、材料等關鍵核心技術。典型零件和難加工材料的加工也是其中的一個關鍵環節。機床工業如何為航空工業服務,首先要了解飛機等航空零部件的結構和工藝特點。

  1、飛機零件的結構特點

  典型的飛機零件的結構特點是薄壁結構,形狀復雜,外形變斜角變化大,外形多為雙曲面,要求成形精確。為了減輕飛 機重量,增加飛機的機動性和增加有效載荷和航程,進行輕量化設計,廣泛采用新型輕質材料。為了提高零件強度和工作可靠性,主要采用整體毛坯件和整體薄壁結 構?,F(xiàn)在大量采用鋁合金、欽合金、耐高溫合金、高強度鋼、復合材料等。結構復雜的薄壁件、蜂窩件不僅形狀復雜,而且孔、空穴、溝槽、加強筋等多,工藝剛性 較差。

  2、飛機制造中需要用機床加工的典型零件,主要有飛機機身結構件和發動機的關鍵零件兩部分:

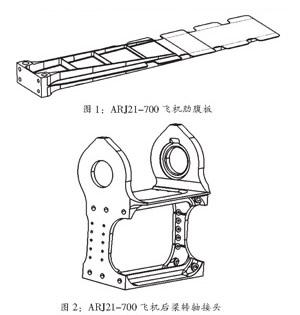

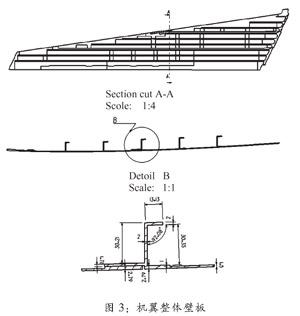

  2.1、飛機機身結構件的典型零件有梁、筋、肋板、框、壁板、接頭、滑軌等類零件。且以扁平件、細長件、多腔件 和超薄壁隔框結構件為主,如圖1,圖2,圖3所示。毛坯為板材、鍛件和鋁合金擠壓型材。材料利用率僅為5%-10%左右,原材料去除量大。目前,國內飛機 零件,90%以上為鋁合金件,少量為不銹鋼和欽合金鋼,且整體結構件越來越多,應用復合材料是今后的發展方向。


  2.1.1、典型零件的結構特點

  2.2、飛機發動機的關鍵件有機匣、各類葉片和整體葉盤。

 ?。?)、零件的輪廓尺寸越來越大。如有的梁類零件的長度已達到13m。

  (2)、零件的變斜角角度變化大,超薄壁等。最薄處尺寸只有0.76mm左右,所以,加工工藝剛性差。

  (3)、零件的結構越來越復雜,很多零件采用整體結構。

  (4)、零件的尺寸精度和表面質量要求越來越高,如有些零件加工后出現的毛刺等缺陷,不允許用人工去除。

  2.1.2、加工飛機機身典型零件所需主要設備

 ?。╨)三坐標加工中心,如大型龍門立式加工中心;

 ?。?)五軸聯動加工中心,如大型龍門立式加工中心,應配備A/B擺角銑頭或A/C擺角銑頭,五軸聯動時擺角達到±25°即可,要求主軸轉速達到6000r/min左右,機床定位精度0.02mm;

  (3)從發展考慮,需要大型龍門式雙主軸五坐標加工中心,工作臺尺寸5m×20m,用于加工梁類零件;

  (4)加工鋁合金件需要大功率高速加工中心,功率≥40KW,主軸轉速20000r/min以上,帶兩坐標擺角銑頭。定位精度,全長X≤0.04mm,Y/Z:≤0.02mm,A/B或A/C擺角≤0.004°;

 ?。?)由于整體鋁合金件切削加工去除量大,為便于排屑,最好需要工作臺可以翻轉90°的臥式加工中心,目前,國內尚無這種臥式加工中心;

 ?。?)飛機機身結構件品種多,形狀各異,且工藝剛性差,需用大量卡具。為降低成本,縮短生產準備周期,還需要各種柔性卡具;

 ?。?)飯金成形件主要涉及蒙皮、型材、導管等曲面成形,要求成形精準。為保證制造精度,需要大規格蒙皮



轉載請注明出處。
