3 總體設計

　　3.1 屏體接口模塊

　　屏體接口包括屏體接口頭文件、屏幕緩沖區的定義、屏體接口初始化、刷新定時器中斷服務程序和SPI中斷服務程序幾個部分。

　　屏體接口的頭文件screen.h 應該使屏幕緩沖區對其他應用可見， 并提供屏體初始化函數。具體定義如下：

　　#ifndef _SCREEN_H_

　　#define _SCREEN_H_

　　#include “inc\board.h”

　　extern u8 xdata SCR_BUF［16］［16］;

　　void screen_init（void）；

　　#endif

　　這樣就把屏幕緩沖區的結構暴露給應用， 但應用不必關心具體的屏幕刷新操作。

　　具體屏體接口的實現集中在一個文件screen.c 中定義。具體如下：

　　首先是屏幕緩沖區定義：

　　u8 xdata SCR_BUF［16］［16］_at_0x0000;//~0x00ff 256Bytes其次是當前顯示行和輸出列變量定義， 屬于靜態變量， 應用程序不可見。

　　static u8 data row，col;

　　然后是屏幕初始化， 包括刷新定時器0 的初始化、SPI 的初始化、鎖存bLatch 信號的初始化、屏幕緩沖區的初始清零以及定時器和SPI 中斷的優先權和使能位的初始化代碼略。

　　SPI 和定時器0 的中斷服務程序是屏體接口的關鍵。

　　定時器0 的中斷服務程序首先進行掃描行增量取模運算，并將掃描行輸出。然后依據掃描行取出屏幕緩沖區對應行的第一個字節發送到SPI 端口。同時列增量。

　　void display_ONe_screen（void）interrupt 1 using 3{

　　row = （++row）&0x0f;

　　P0 = （P0 & 0xf0）|（（~row）& 0xf）；

　　col = 0;SPDAT = ~SCR_BUF［row］［col++］;

　　}

　　這樣編寫的屏體驅動， 應用只要在初始化屏體后，向屏幕緩沖區中寫入要顯示的數據即可， 而不必關心屏幕顯示的細節。

　　3.2 UART 接口

　　UART 接口負責與上位機的數據收發， 盡管發送可以同步進行， 但接收必須異步進行。因而UART 接口的核心仍然應該是一個中斷服務程序。

　　UART 接口的頭文件uart.h 隱藏了接收緩沖區的信息， 用戶可調用的函數只有初始化、發送和接收。

　　#ifndef _UART_H_

　　#define _UART_H_

　　void uart_init（void）；

　　void uart_put_c（u8 ch）；

　　u8 uart_get_c（u8 *）；

　　#endif

　　UART 的接口實現首先定義一個接收緩沖FIFO， 以及對FIFO 的讀下標uart_rd 和寫下標uart_wr， 他們都是文件內可見的靜態變量：

　　static u8 xdata uart_buf［64］;

　　static u8 uart_rd，uart_wr;

　　bit fSend

　　UART 的初始化包括進行FIFO 的初始化和UART格式、波特率、中斷的初始化。代碼略。

　　UART 的ISR 主要是服務于接收， 無條件地將數據裝入FIFO， 并調整寫入指針。

　　static void uart_isr（void）interrupt 4 using 1{

　　if（RI）{RI = 0;

　　uart_buf［uart_wr++］ = SBUF;

　　uart_wr &= 0x0f;

　　}

　　}

　　提供給用戶的發送程序首先檢測發送結束標記， 如果為0， 表示上次發送尚未結束， 直接返回錯誤信息1。

　　否則將要發送的信息發送并清零發送結束標記。這樣設計的發送程序， 其目的是將發送等待不限制在接口底層， 而是給上層一個決定是否等待發送結束的機會。

　　u8 uart_put_c（u8 ch）{

　　if（！ TI）return 1;

　　TI = 0;SBUF = ch; return 0;

　　}

　　同樣， 接收程序也給上層一個選擇等待的機會。接收函數首先判斷接收FIFO 是否為空， 如果為空或輸入指針參數錯誤， 則直接返回錯誤， 否則才從FIFO 中讀取數據并將數據存儲到指針指向的地址， 然后返回成功。

　　u8 uart_get_c（u8 *ch）{

　　u8 i;

　　if（！ ch）return 1;

　　if（（i = （uart_rd+1）&0x0f） == uart_wr）return 1;

　　uart_rd = i; *ch = uart_buf［i］;return 0;

　　}

3.3 閃存接口

　　閃存的存取有特殊的時序， 閃存的內部結構也和具體應用要求有很大的不同。因此閃存的接口需要仔細設計。

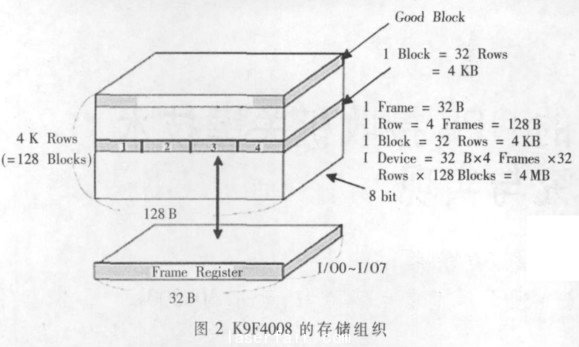

　　K9F4008 閃存芯片的存儲結構組織如圖2所示。

　　K9F4008 閃存的存儲以塊為單位， 每個芯片共有128 塊。每塊有32 行， 每行有4 個幀， 每幀含有32 B.全部芯片為512 KB。

　　閃存接口提供的閃存初始化函數中就包括對這樣情況的處理。初始化函數要從閃存的第一個塊中讀出一個塊映射表， 該表下標是邏輯扇區， 表內每項存儲的是該邏輯扇區對應的物理塊編號。初始化函數在必要時對閃存進行讀寫校驗， 然后將壞塊從表中刪除。再尋找新的良好塊， 將其編號填入到對應邏輯扇區的表項中。這樣對應用來說， 只見到連續的扇區編號， 而不知道扇區究竟對應到那個塊。

　　閃存的接口頭文件Flash.h 如下：

　　#ifndef _K9F4008_H_

　　#define _K9F4008_H_

　　void read_log_page（u8 sector，u8 page，u8 xdata *buf）；

　　u8 prog_log_page（u8 sector，u8 page，u8 xdata *buf）；

　　void erase_log_blk（u8 sector）；

　　bit flash_init（void）；

　　#endif

　　實現閃存的接口， 首先就是依據說明書的時序定義閃存的基本操作。這里是以宏定義實現基本操作的。

　　#define W_CMD（cmd_）\

　　bCLE=1; bWE=0; P2=（cmd_）； bWE=1; bCLE=0

　　#define W_ADDR（addr1_，addr2_，addr3_）\

　　bALE=1; bWE=0; P2=（addr1_）； bWE=1; \

　　bWE=0; P2=（addr2_）； bWE=1; \

　　bWE=0; P2=（addr3_）； bWE=1; \

　　bALE=0

　　#define W_DAT（dat_） bWE=0; P2=（dat_）； bWE=1

　　#define wait_RB while（！ bRB）

　　#define l2p（x_） fat_tbl［（x_）］

　　3.4 EEPROM

　　內部集成的EEPROM 是與程序空間分開的， 利用ISP/IAP 技術可將內部DATAFLASH 當EEPROM，擦寫次數10 萬次以上。EEPROM 可分為若干個扇區， 每個扇區包含512 B.使用時， 建議同一次修改的數據放在同一個扇區， 不是同一次修改的數據放在不同的扇區， 不一定要用滿。數據存儲器的擦除操作是按扇區進行的。

　　sfr IAP_DATA = 0xC2; //Flash data register

　　sfr IAP_ADDRH = 0xC3; //Flash address HIGH

　　sfr IAP_ADDRL = 0xC4; //Flash address LOW

　　sfr IAP_CMD = 0xC5; //Flash command register

　　sfr IAP_TRIG = 0xC6; //Flash command trigger

　　sfr IAP_CONTR = 0xC7; //Flash control register

　　根據使用說明對EEPROM 的寄存器進行定義。
