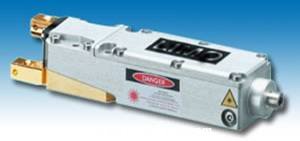

· 高功率、高亮度半導體激光器，主要用于激光泵浦。

· SMA905接頭便于光纖連接。

· 熱沉熱傳導，風冷，免去笨重的水冷。

· 已安裝兩個溫度傳感器 (NTC/PT100)。

· 密封激光頭。

· 可附加濾波器。

光學參數¹

連續激光功率 (W)

30

35

32

40

中心波長¹(nm)

805-810, 915, 940, 975-981²

波長偏差 (nm)

±3 (±2)³

譜寬(FWHM)(nm)

< 4

波長溫漂^l4(nm/K)

0.3 - 0.4

光纖參數

光纖芯徑 (μm)

200

400

數值孔徑NA

0.22

光纖接頭

SMA905

電氣參數

典型工作電流 (A)

40

45

40

50

最大工作電流 (A)

43

48

43

53

極限電流 (A)

52

58

52

64

典型閾值電流 (A)

5 - 8

典型系列 (%)

42

43

44

44

典型斜效率 (W/A)

0.7 – 1.0

工作電壓 (V)

< 2

反向電壓 (V)

0

熱參數

二極管工作溫度⁵ (℃)

+15 … 30

儲存溫度 (℃)

-20 … +60

需要熱沉容量 (W)

>64

>70

>62

>76

熱沉熱阻 (K/W)

< 0.1

其它參數

壽命⁶(小時)

20,000

RoHS 2002/95/EC和CE標準

YES

外形尺寸 (不含接頭) (mm)

87x25x20

重量 (g)

300

附加濾波器

濾波器1600.014, HR@1050-1130nm >99%
濾波器1600.036, HR@1025-1080nm >99%

¹光學參數是25℃時參數; ²根據客戶需要可以是其它波長; ³可選項; ⁴取決于中心波長; ⁵用NTC/PT100探頭在安裝孔內測量; ⁶根據ISO 17526:2003 (E)

其它附件

監測二極管參數

工作電壓 (Vdc)

5

監測二極管輸出電壓 (V)

0-2

LIMO xxx

-Fxxxx

- DLxxxx

- xxxx

xxxx

xxx

輸出功率

光纖芯徑

中心波長

波長偏差

監測二極管

濾波器

30W
32W
35W
40W

200μm
400μm

808, 806, 807, 808, 809,
810, 915, 940, 975-981nm

T2=±2nm
T3=±3nm

M0=不含監測二極管
M3=含監測二極管

F0=無濾波器
F14=濾波器1600.014
F36=濾波器1600.036

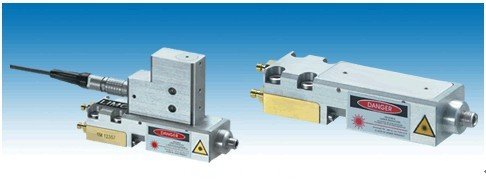

光學參數

連續激光功率(W)

30

32

中心波長 (nm)

805-810, 915, 940, 975-980¹

波長偏差

±10 (±3,±2)2

譜寬(FWHM) (nm)

< 5 (<4)2

波長溫漂(nm/K)

0.3,0.35,0.4

光纖參數

光纖芯徑(μm)

200

400

光纖接頭

SMA905

電氣參數

典型工作電流(A)

40

40

最大工作電流(A)

50

50

極限電流(A)

60

60

典型閾值電流(A)

5 - 8

典型系列(%)

42

44

典型斜效率(W/A)

0.7 – 1.0

工作電壓(V)

< 2

反向電壓(V)

< 2

熱參數

二極管工作溫度⁴(℃)

+15 … 30

儲存溫度(℃)

-20 … +60

需要熱沉容量(W)

> 80

熱沉熱阻(K/W)

< 0.1

其它參數

壽命(小時)

20,000

RoHS 2002/95/EC和CE標準

YES

外形尺寸(不含接頭) (mm)

75x25x18（不含紅光指示）75x25x53 （含紅光指示）

重量

300

其它附件

紅光指示參數

紅光激光功率(mW)

> 0.7

紅光波長(nm)

635±5

紅光二極管電壓(V)

3-5

紅光二極管電流(mA)

< 120

監測二極管參數

工作電壓(Vdc)

5

監測二極管輸出電壓(V)

0-2

HLU xxx

Fxxxx

- xxxx

- xxxx

xxxx

輸出功率

光纖芯徑

中心波長

波長偏差

監測二極管

30W 32W

20μm 400μm

808,806,807,808,
809,810,915,940nm

T0=±10nm T2=±2nm
T3=±3nm

M0=不含監測二極管
M3=含監測二極管

光纖輸出功率[W]

光纖芯徑(NA 0.22)

半導體激光系列

100 μm

200μm

400μm

30

√

FB

32

√

FB

35

√

FB, FO

35

√

FG

40

√

FB, FO

45

√

FG

50

√

FG

60

√

√

STFG

60

√

STFP

70

√

STFP

80

√

STFP

100

√

STAV5

120

√

STAV5

180

√

STAV5

200

√

STAV10

350

√

STAV10

光纖輸出功率[W]

光纖芯徑(NA 0.22)

半導體激光系列

200 μm

400μm

25 (CMF)

√

STCA

35 (CMF)

√

STFG

60 (CMF)

√

STFP

70 (CMF)

√

STFP

120 (CMF)

√

STAV5

200 (CMF)

√

STAV10

300 (CMF)

√

STAV10

SMA905-F總參數

SMA905-F100

適合波長(nm)

400 -1000

光纖芯徑(μm)

100

光纖接頭

SMA905

光纖覆層直徑(μm)

140

光纖外層

高保護金屬，鍍PVC膜層

最大激光功率(W)

70

顏色

黑色

光纖長度

1.5, 3

數字孔徑

0.22

短時間彎曲半徑

1.1

電氣絕緣

長時間彎曲半徑

4.2

SMA905-F200

SMA905-F400

SMA905-F600

光纖芯徑(μm)

200

光纖芯徑(μm)

400

光纖芯徑(μm)

600

光纖覆層直徑(μm)

280

光纖覆層直徑(μm)

480

光纖覆層直徑(μm)

720

最大激光功率(W)

150

最大激光功率(W)

150

最大激光功率(W)

150

光纖長度

1.5, 3

光纖長度

1.5, 3

光纖長度

1.5, 3

短時間彎曲半徑

2.1

短時間彎曲半徑

3.6

短時間彎曲半徑

5.4

長時間彎曲半徑

8.4

長時間彎曲半徑

14.4

長時間彎曲半徑

21.6
