超高精度3D打印技術是制造精密生物醫學和光子設備的關鍵推動力。然而，現有的打印技術受到其低效率和高成本的限制。據《3D打印商情》了解，香港中文大學（CUHK）機械與自動化工程系的陳世智教授及其團隊與勞倫斯·利弗莫爾國家實驗室合作，開發了飛秒投影3D打印工藝，以發展雙光子光刻技術，因此也就是縮寫“FP-TPL打印技術”。他們的成果最近發表在《科學雜志》上。
新工藝通過時間聚焦控制激光光譜——這是一種利用多光子快速捕獲整個平面而不是單個點的顯微鏡技術，從而實現了雙光子聚合技術（2PP或TPP）的“平面”方法。在3D打印中，激光固化過程以并行的逐層方式執行，而不是逐點寫入。這項新技術可將打印速度大幅提高1,000-10,000倍，并將成本降低98％。這充分說明了他們的技術突破，更將納米級3D打印帶入了一個新時代。
常規的納米級3D打印技術（即雙光子聚合（TPP或2PP））以逐點掃描方式運行。因此，即使是一厘米大小的物體，也可能需要幾天到幾周的時間才能完成制造（制造速度約為0.1 mm^3 /小時）。該過程既費時又昂貴，這妨礙了實際和工業應用。為了提高速度，通常犧牲成品的分辨率。

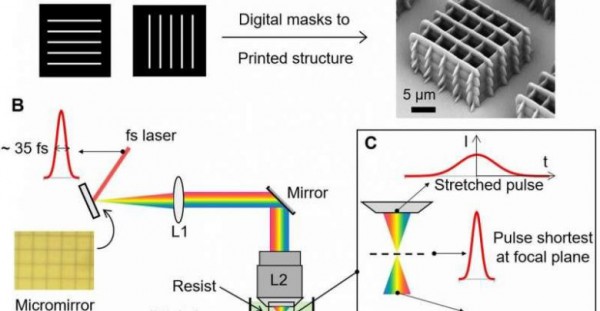

陳世智教授和他的團隊通過利用時間聚焦的概念克服了這一難題，該方法是在焦平面上形成可編程的飛秒光片，用于并行納米寫入。這等效于在焦平面上同時投影數百萬個激光焦點，從而取代了僅在一個點聚焦和掃描激光的傳統方法。換言之，F(xiàn)P-TPL技術可以在點掃描系統制造點的時間內制造整個平面。
飛秒投影3D打印或FP-TPL成為顛覆性技術的原因在于，它不僅可以極大地提高速度（大約10-100 mm^3 /小時），而且還可以提高分辨率（橫向和軸向大約140 nm / 175 nm ），并降低了成本（降低至1.5美元/mm^3）。陳世智教授指出，TPP系統中的典型硬件包括飛秒激光源和光掃描設備，例如數字微鏡設備（DMD）。由于TPP系統的主要成本是典型壽命約為20,000小時的激光源，因此，將制造時間從幾天縮短到幾分鐘可以極大地延長激光壽命，并將平均打印成本從88美元/ mm^3降低到1.5美元 / mm3 ——減少了98％。
由于點掃描過程緩慢且缺乏打印支撐結構的能力，因此傳統的TPP系統無法制造大型復雜且懸垂的結構。 FP-TPL技術以其高打印速度克服了這一局限性，即部分聚合的零件可以在液態樹脂中漂移之前迅速連接在一起，從而可以制造大規模的復雜懸垂結構，如圖1所示。
陳世智教授說，F(xiàn)P-TPL技術可以使許多領域受益。例如，納米技術、先進的功能材料、微型機器人以及醫療和藥物輸送設備。由于FP-TPL技術顯著提高了速度并降低了成本，因此它有可能在將來實現商業化并在各個領域廣泛采用，從而制造出中型到大型設備。

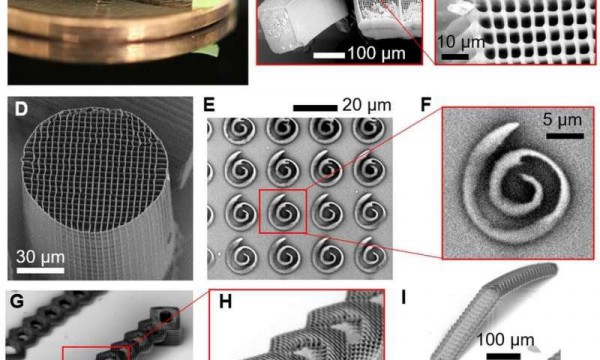

圖1.通過FP-TPL打印具有亞微米分辨率的復雜3D結構。 （A到C）具有亞微米級特征的毫米級結構，支撐在反射表面頂部的美分硬幣上。在8分20秒內打印了2.20 mm×2.20 mm×0.25 mm長方體，表明3D打印速度為8.7 mm^3 /小時。而點掃描技術將需要幾個小時才能打印出該長方體。（D）通過2D層堆疊打印的3D微型柱，顯示出打印的均勻性與商業串行掃描系統基本一致。 （E和F）通過單層投影打印的螺旋結構，表明能夠在單位毫秒的時間范圍內快速打印曲線結構而無需任何平臺移動的能力。 （從G到J）通過拼接多個2D投影來突出顯示的3D結構，表明具有打印深度分辨特征的能力。 （G）具有90°懸垂角的橋結構，由于其相對于最小特征的尺寸和亞微米特征分辨率而言懸垂較大，因此使用點掃描TPL技術或其他任何技術來打印都具有挑戰性。
常規的納米級3D打印技術（即雙光子聚合（TPP或2PP））以逐點掃描方式運行。因此，即使是一厘米大小的物體，也可能需要幾天到幾周的時間才能完成制造（制造速度約為0.1 mm^3 /小時）。該過程既費時又昂貴，這妨礙了實際和工業應用。為了提高速度，通常犧牲成品的分辨率。
陳世智教授和他的團隊通過利用時間聚焦的概念克服了這一難題，該方法是在焦平面上形成可編程的飛秒光片，用于并行納米寫入。這等效于在焦平面上同時投影數百萬個激光焦點，從而取代了僅在一個點聚焦和掃描激光的傳統方法。換言之，F(xiàn)P-TPL技術可以在點掃描系統制造點的時間內制造整個平面。

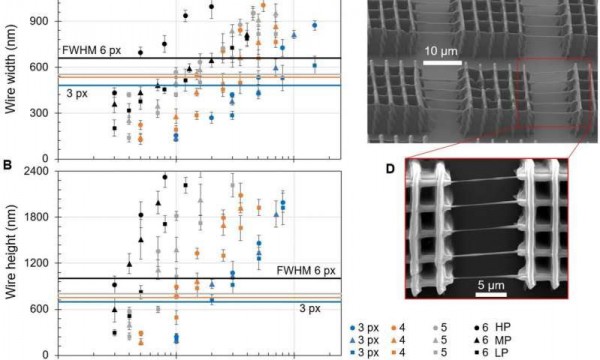

圖2.打印納米線展示了FP-TPL的納米級分辨率。 （A）在不同條件下打印的懸浮納米線的寬度（沿橫向）和（B）高度（沿軸向）。投影的DMD模式的線寬從3像素更改為6像素，固定周期為30像素。每個像素映射到151 nm的投影圖像中。標簽HP、MP和LP分別表示高（42 nW / px），中等功率（39 nW / px）和低功率水平（35 nW / px）。特定形狀的所有標記表示以相同的功率級別生成的數據點，并且特定顏色的所有標記表示相同的線寬。使用中心波長為800 nm，標稱脈沖寬度為35 fs的飛秒激光和60×1.25數值孔徑的物鏡進行打印。 （C和D）懸浮納米線特征的掃描電子顯微鏡圖像。
飛秒投影3D打印或FP-TPL成為顛覆性技術的原因在于，它不僅可以極大地提高速度（大約10-100 mm^3 /小時），而且還可以提高分辨率（橫向和軸向大約140 nm / 175 nm ），并降低了成本（降低至1.5美元/mm^3）。陳世智教授指出，TPP系統中的典型硬件包括飛秒激光源和光掃描設備，例如數字微鏡設備（DMD）。由于TPP系統的主要成本是典型壽命約為20,000小時的激光源，因此，將制造時間從幾天縮短到幾分鐘可以極大地延長激光壽命，并將平均打印成本從88美元/ mm^3降低到1.5美元 / mm3 ——減少了98％。
由于點掃描過程緩慢且缺乏打印支撐結構的能力，因此傳統的TPP系統無法制造大型復雜且懸垂的結構。 FP-TPL技術以其高打印速度克服了這一局限性，即部分聚合的零件可以在液態樹脂中漂移之前迅速連接在一起，從而可以制造大規模的復雜懸垂結構，如圖1所示。
陳世智教授說，F(xiàn)P-TPL技術可以使許多領域受益。例如，納米技術、先進的功能材料、微型機器人以及醫療和藥物輸送設備。由于FP-TPL技術顯著提高了速度并降低了成本，因此它有可能在將來實現商業化并在各個領域廣泛采用，從而制造出中型到大型設備。
