碳化硅（SiC）陶瓷具有耐高溫、耐腐蝕、耐磨損、耐輻照、強(qiáng)度大、硬度高、熱膨脹率小等優(yōu)異的綜合性能，在能源安全領(lǐng)域扮演著重要的角色。目前陶瓷材料包括SiC陶瓷的成型主要采用傳統(tǒng)的粉末方法，即從微粉制備、成型（包括壓延、擠塑、干壓、等靜壓、澆注、注射等方式）、燒結(jié)到加工這一過程。近30年來，陶瓷材料粉末成型新工藝層出不窮，在各個環(huán)節(jié)上都有所突破，但仍存在這一傳統(tǒng)方法難以超越的局限性，主要包括難以獲得均勻的化學(xué)成分、可精加工性差、不易制造復(fù)雜構(gòu)件、難以解決陶瓷材料本征脆性等。陶瓷材料在加工成型方面的短板已影響到其應(yīng)用領(lǐng)域的拓展。因此，在優(yōu)化陶瓷傳統(tǒng)成型工藝的同時研究陶瓷新型成型技術(shù)已成為陶瓷材料重要的研究方向之一。

　　先驅(qū)體轉(zhuǎn)化陶瓷是含硅、硼、碳、氮、氧等元素的有機(jī)物通過裂解轉(zhuǎn)化形成的陶瓷材料。其具有易加工成型、陶瓷化溫度低、陶瓷組成均一、可引入增強(qiáng)相且可通過分子設(shè)計對先驅(qū)體化學(xué)組成與結(jié)構(gòu)進(jìn)行調(diào)控進(jìn)而實(shí)現(xiàn)對陶瓷組成、結(jié)構(gòu)與性能的優(yōu)化等優(yōu)點(diǎn)，是制備高性能陶瓷材料的一項(xiàng)變革性技術(shù)。先驅(qū)體轉(zhuǎn)化陶瓷對先驅(qū)體分子結(jié)構(gòu)設(shè)計、元素組成控制、陶瓷轉(zhuǎn)化過程的物理化學(xué)行為以及共價鍵陶瓷的晶形相變等都提出了挑戰(zhàn)。中國科學(xué)院寧波材料技術(shù)與工程研究所先進(jìn)能源材料工程實(shí)驗(yàn)室經(jīng)過規(guī)劃論證，將“高性能先驅(qū)體分子結(jié)構(gòu)設(shè)計與陶瓷轉(zhuǎn)化”作為重點(diǎn)學(xué)科發(fā)展方向之一，在中科院和寧波市“3315計劃”A類的支持下，著重對先驅(qū)體的定制化、高效轉(zhuǎn)化和工程化開展攻關(guān)，在2019年已取得以下階段性進(jìn)展。

　　通過SiC陶瓷先驅(qū)體的定制化，實(shí)驗(yàn)室在固態(tài)聚碳硅烷和液態(tài)聚碳硅烷的結(jié)構(gòu)設(shè)計與合成工藝方面進(jìn)行了深入研究，所合成的液態(tài)聚碳硅烷具有陶瓷產(chǎn)率高（1000℃下陶瓷產(chǎn)率可達(dá)78%）、存儲時間長（>6個月）、氧含量低（～0.1wt%）、流動性好（復(fù)數(shù)粘度～0.01Pa·S）的特點(diǎn)，且通過結(jié)構(gòu)設(shè)計結(jié)合交聯(lián)工藝可實(shí)現(xiàn)液態(tài)聚碳硅烷瞬間或數(shù)分鐘內(nèi)交聯(lián)固化成型。固態(tài)聚碳硅烷具有支化度低、可紡性好等特性，能夠滿足纖維等成型要求（Appl. Organomet. Chem., 2019;33(2):e4720；Ceram. Int., 2019, 45(13):16380–16386；J. Am. Ceram. Soc., 2019, 102(3):1041–1048；申請專利：CN201910430199.4、CN201911016657.6、CN201911016637.9）。

　　結(jié)合先驅(qū)體結(jié)構(gòu)定制化和良好的可熔可溶性質(zhì)成型，實(shí)驗(yàn)室實(shí)現(xiàn)了SiC先驅(qū)體高效轉(zhuǎn)化為中空SiC纖維、低熱導(dǎo)多孔SiC泡沫、復(fù)雜3D打印SiC構(gòu)件、靜電紡絲SiC纖維、高強(qiáng)度復(fù)合材料等。使SiC陶瓷從“單一應(yīng)用型”向“綜合服務(wù)型”轉(zhuǎn)變，實(shí)現(xiàn)價值最大化、功能多樣化、產(chǎn)品差異化，對相關(guān)領(lǐng)域起到促進(jìn)推動作用（Ceram. Int., 2019, 45(18): 24007–24013；J. Eur. Ceram. Soc., 2019, 39(6):2028–2035；Adv. Appl. Ceram., 2019, 10.1080/17436753.2019.1707413；申請專利：CN201910090356.1）。

　　近期，先進(jìn)能源工程實(shí)驗(yàn)室在前期實(shí)驗(yàn)室小試的基礎(chǔ)上，自主設(shè)計并成功搭建了固態(tài)聚碳硅烷和液態(tài)聚碳硅烷兩個中試平臺，這為后續(xù)工程化和應(yīng)用研究奠定了堅實(shí)的基礎(chǔ)。其中液態(tài)先驅(qū)體中試平臺已通過運(yùn)行調(diào)試，成功合成出公斤級聚碳硅烷目標(biāo)產(chǎn)物。

　　上述工作獲得寧波市“3315”創(chuàng)新團(tuán)隊(duì)項(xiàng)目、中科院戰(zhàn)略性先導(dǎo)科技專項(xiàng)、中科院重點(diǎn)部署項(xiàng)目等的支持。

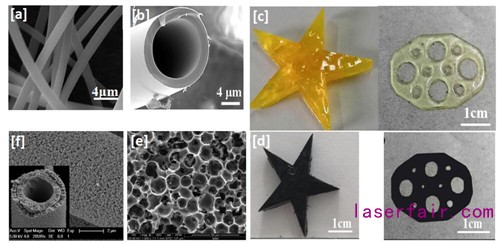

圖1 基于先驅(qū)體轉(zhuǎn)化制備SiC材料：(a)靜電紡絲SiC纖維；(b)中空SiC纖維；(c)3D打印SiC先驅(qū)體；(d)3D打印SiC先驅(qū)體轉(zhuǎn)化陶瓷；(e)多孔SiC泡沫；(f)多孔中空SiC纖維

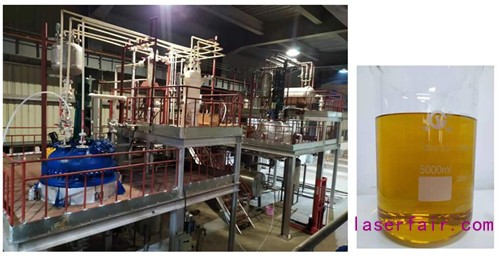

圖2 實(shí)驗(yàn)室成功搭建液態(tài)聚碳硅烷中試裝置，制備出公斤級產(chǎn)品
