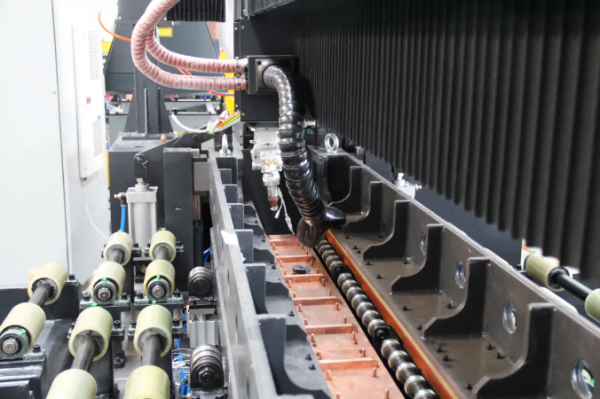

本機采用四缸同步氣動夾緊機構，將待焊接的兩層板料嚴密地壓實貼合在一起，確保間隙不大于上層板厚的5%，若間隙在此范圍內可實現焊接區快速有效的工作。該機構使前后壓料梁同步壓緊，使板料無移位，無變形，從而保證了焊接區焦點的恒定，確保了焊接區各點的焊接質量的一致性。對于薄板+薄板的焊接，焊接區采用特殊的微頂技術，有效消除板之間隙。

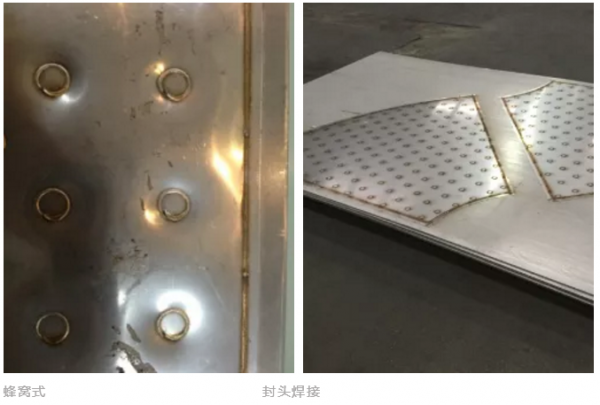

該設備既可進行圈焊又可進行長直線的焊接，圈焊是在兩壓緊梁壓緊板料于焊接區內實現的，焊接時板料不動，而線焊需要板料在CNC控制下移動V軸或W軸，焊槍不動，此焊接方式需要U軸跟隨，通過雙向前后壓料輪壓緊板料，使其貼合在下層板上，并使Z軸隨動而實現。該項功能基本滿足了米勒板焊接行業的使用要求。

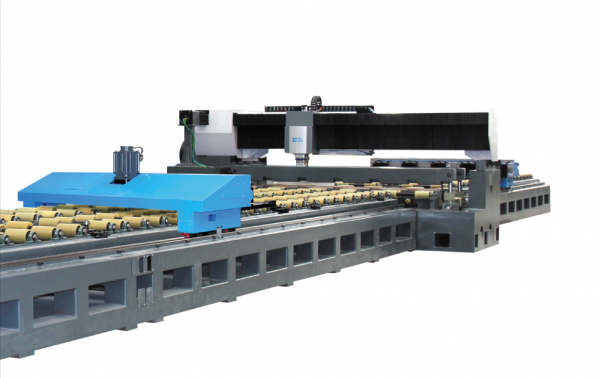

由于所焊接的板料寬2米且長達12米，該設備采用6組氣動夾鉗同時在板寬方向上夾持，夾鉗除具有夾緊工件功能外，還具有上下浮動機構，吸收由于板料輸送過程中造成的振動誤差。伺服電機帶動精密減速機，采用齒輪齒條傳動方式驅動送料小車按CNC指令前后運動，實現板料的送進。鑒于焊接后的變形導致材料漂移，另于機床后部加裝一套移動導向裝置，確保焊接過程中高精度平穩運動。

各種工藝參數選定后，后續焊接工作完全由CNC自動控制?？刂葡到y(tǒng)選用焊接專用數控系統，該系統采用模塊化結構,由中央處理單元、I/O接口、監控器/鍵盤面板、伺服電源模塊、伺服驅動模塊和伺服電機組成。

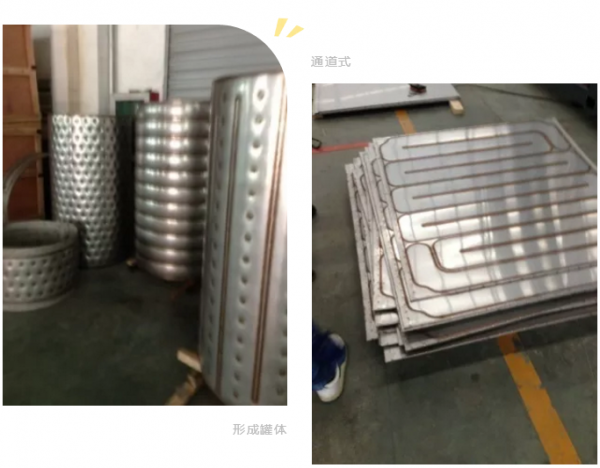

米勒板換熱器行業用蜂窩夾套板和換熱器板需要在鼓脹后通一具有一定壓力的冷媒，如水酒精和氨水等，因而要求焊縫既要美觀更要一定的強度，還要杜絕泄露或進水與回水通道相串通。激光焊接可以方便地控制開關光閘，但若起弧與收弧控制不好極易造成焊不透或焊穿板料，該設備采用Ramping焊接技術，保證焊接起停階段的激光功率隨時間而隨意設定，通過計算封閉軌跡，推斷焊接速度與時間的關系，使搭接強度不低于正常的焊接區域。例如：焊接一個圓圈大約需要3秒鐘，從起弧到收弧的軌跡長度正好對應p-t曲線，則下列時間—功率曲線就反映了Ramping焊接技術具體應用。
