1. 激光切割基本原理與特點

激光切割的基本原理是將高光束質量的激光束聚焦成極小光斑，在焦點處形成很高的功率密度，使被切割材料在瞬間汽化或者熔化，然后依助外力（輔助氣流）將熔融物從光作用區排除，形成切縫的過程。

激光切割具有無接觸加工、柔性化程度高、加工速度快、切縫窄、變形小、具有廣泛的適應性和靈活性，可切割材料范圍廣等特點。

2. 機器人三維激光切割系統

(1) 系統構成

•
• 6kW光纖激光器
• 高精度機器人、外部滑軌、變位機多軸（≥8）加工平臺；
•
• precitec透射式激光切割頭；
• 光纖傳輸外光路系統；
• 專用的切割工裝夾具；
•
• 高精度Z浮動系統，確保切割質量；
•
• PLC總控系統；

(2) 應用領域

•
• 家電、工程機械、汽車、化工領域中復雜結構件的三維切割；
•

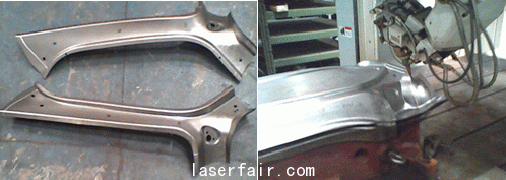

(3) 樣品展示

3. 紫外激光精密切割系統

(1)系統構成與特點


全固態紫外激光器

高精度三軸數控工作臺，高精度直線電機工作臺

自動精密定位和監視系統，

自動動調焦、定位、光斑補償、漲縮補償，振鏡快速自動校正等功能

•
• 專用控制軟件和加工軟件
• 高質量、高速度、高精度；

高效、靈活、快速和大幅面加工

具有“冷加工”效果，可對不同厚度的不同材料進行切割， 切口輪廓邊緣光滑無毛刺、無裂紋，熱影響區小、無熱作用產生的分層和變形，無需后序加工處理，質量穩定，重復性、精度和效率高。

(2) 應用領域

•
• 塑料、薄鈑金、PCB板、陶瓷、硅片切割等材料的精密切割，廣泛應用于電子及半導體行業。
•
• (3) 樣品展示

PCB板的外形/內形精密切割

利用紫外激光可以干凈、整潔地切割各種剛性板PCB、撓性板FPC和剛-撓結合板FPCB等材料的內外型輪廓，切割不同厚度或不同材料可一步完成。裸板和安裝好元件的材料板均可切割，無接觸式加工過程，因此材料無變形。無需專用卡具或保護板，自動靶標識別系統保證了邊緣精度高，位置準確。

優點：


邊緣整齊干凈，無毛刺
外型精度高，尤其適合小半徑外型的切割
對板的熱沖擊小，無分層，無變形

激光精密切割模板與覆蓋膜

在錫膏印刷過程中，重要的印刷品質變量包括模板孔壁的精度和光潔度。為得到最佳的印刷結果，對印刷模板有一系列的要求：準確的開口位置和開口尺寸；開口有一定錐度，側壁光滑、無毛刺； 材料厚度均勻，無應力；模板張力分布均勻。利用紫外激光切割制作印刷模板，不需要FILM、PCB，直接通過CAD數據制作，減少了制作誤差環節；高位置精度， 低焊盤粗糙度，方便增補焊盤，適應客戶各種錫膏印刷機不同的技術要求。#p#分頁標題#e#

優點：


熱力切割形成微細孔壁錐度有利于貼片膠及焊錫釋放和脫模
自然形成微小開口表面保護唇，防貼片膠或錫膏向外滲透
減少橋連、錫球和模板擦拭次數以及印刷中的浪費
提高SMT工藝直通率及可靠性，減少?gòu)U件比率。

激光切割硅片

紫外激光切割硅片具有切縫質量好、變形小、外觀平整、美觀的優點；切割速度快、效率高、成本低、操作安全、性能穩定，通過自動量測,保證高的產品尺寸精度及定位精度。

優點：


高質量的陡直邊緣，邊緣粗糙度小，無微裂紋
紫外光源處理，使熱影響降至很小
加工中無材料接觸，避免材料變

激光切割晶圓


紫外激光晶圓劃片與切割采用紫外激光冷光源，熱影響區小，切線質量?jī)?yōu)越。無接觸式加工避免加工產生的應力，可以有效提高晶粒的切割質量和效率，加工后的芯片具有優良的電學特性。配有手動切割和CCD圖像處理系統，能實現手動切割或自動切割。

優點：

圖像自動識別處理和定位功能
高精度二維運動平臺，高精度旋轉平臺
整機高可靠性、高穩定性、高安全性
切割后晶粒質量?jī)?yōu)越和極高的成品率

其它材料切割

激光切割是集激光技術、數控技術、精密機械技術于一體的高新技術，也適用于鋁材、陶瓷片、玻璃片、銅箔等材料的切割、鏤空和打孔。切縫質量好、變形小、外觀平整、美觀。

優點：


邊緣陡直，粗糙度小，無微裂紋
切割熱輸入小，熱影響區很小、材料變形小
