光學平臺

動態聚焦光學掃描系統

星之球科技 來源:桑尼科技有限公司2011-07-22 我要評論(0 )

動態聚焦光學掃描系統 3Dscanhead-300-15D動態聚焦掃描系統是Century Sunny公司專為實現小焦斑、大掃描范圍和高靈活性的激光掃描所設計的。 3Dscanhead-300-15D動態聚焦...

動態聚焦光學掃描系統
            3Dscanhead-300-15D動態聚焦掃描系統是Century
            Sunny公司專為實現小焦斑、大掃描范圍和高靈活性的激光掃描所設計的。

            3Dscanhead-300-15D動態聚焦掃描系統輸入信號為數字信號,數據傳輸遵守XY2-100協議,最佳入射光斑直徑為15mm,共分為300
            x 300,400 x 400,450 x 450,500 x 500,600 x 600,750 x
            750(單位:mm2)六種掃描范圍。

            3Dscanhead-300-15D動態聚焦掃描系統具有結構緊湊、堅固防塵、安裝方便精確、抗干擾能力強等特點。該系統的設計充分考慮了振鏡電機及驅動板的散熱問題,確保了長期工作狀態下的系統的穩定性。

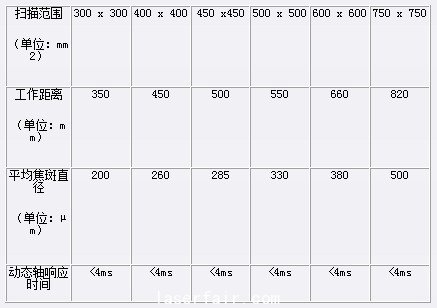

            動態軸檔位和工作距離的選擇參數:






系統技術參數:
            電源電壓                     ±24VDC±10﹪
            小步長階躍相應時間(±0.5VDC)  1.2ms(15mm光斑)
            有效掃描角度                  ±15°
            位置信號輸入比例系數          0.5V/°
            位置信號輸出比例系數          0.5V/°
            模擬位置信號輸入范圍         ±10V/±5V(可選)
            線性度                        99.9%,范圍±20°
            比例漂移                      <40PPM/℃
            零漂移                        <10uRad./℃
            重復精度                      <8uRad.
            長時間漂移(≥8h)               <0.5mRad.
            平均工作電流                  2A
            工作溫度                      25℃±10℃

            典型應用:
            大范圍激光標刻、切割、焊接、鉆孔、激光微細加工、三維應用、激光快速成型等。
