位移臺系列產品主要用于對物體進行平移,旋轉等六個空間自由度調整。賽凡公司專業生產的位移臺系列產品包括平移臺,升降臺,旋轉臺,傾斜臺,角位臺、電控平移臺、電動旋轉臺等,產品根據外形尺寸,行程,旋轉角度,導軌形式,驅動方式等又分為多種系列,并且可以任意組合,可滿足您對空間尺寸,承載大小,可調整的自由度數量,手動自動等需求,您可以根據需要自由選擇,也可以告訴我們您的需求,我們會盡心為您參謀。
系列代號:7S
注意:滾珠絲杠因?yàn)榻Y(jié)構關系,導程不能做到很小,一般大于4mm,分辨率稍低,但精度可以很高(微米級),而研磨絲杠導程可以做到0.5mm,分辨率提高很多倍,但軸向間隙較大,重復精度低。
二、旋轉臺
同樣,首先確定需要手動還是電機控制。螺桿系列的手動旋轉臺一般都是粗微調設計,臺面可以360度快速旋轉,再用螺桿進行微調。手動旋轉臺成本低,結構小巧,但分辨率,精度,壽命偏低。而電動旋轉臺是采用蝸輪蝸桿結構,傳動比越大,分辨率越高。軸系采用精密研磨軸承鋼結構,壽命長,精度高。
三、其他
其他位移臺如升降臺,傾斜臺,角位臺都分為手動電動兩種,你可以根據需要選擇。所有位移臺都可以任意組合,可以實現六維調整,
另外,經過特殊處理,所有產品都可以用于真空中,真空度可達10-6torr。
選購小貼士:
一、平移臺
選用平移臺時,您首先要確定的是需要手動調節還是電機控制,然后依次確定位移行程,負載大小,位移精度,分辨率,希望的外形尺寸,是否定量。一般來說,手動平移臺體積較小,但行程也小,負載輕,價格便宜,特別是不用定量調整時,選用0.25mm螺距的細牙螺桿調整,成本更低。

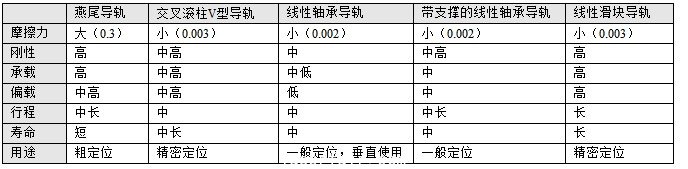

電機控制的電動平移臺(電控位移臺)因?yàn)榭梢赃M(jìn)行電路細分,分辨率可以達到超微米級,還可通過計算機控制,達到自動化目的。電動平移臺多采用滾珠絲杠傳動,可循環的線性軸承或線性滑塊做導軌,所以行程可以很大,可到1米,負載可到50kg(慢速還可提高),精度也可達到微米級,但價格偏貴。下表對常用導軌作了比較:
