超低分光率光纖耦合器能從光束信號中分離一小部分光束到抽頭端口。本產品在低于50W下測試，它主要用來監視超高功率光源信號，比如光纖激光器。在0.1%、0.01%或0.001%低抽頭分光比率的情況下，光電探測器能在無損耗和非飽和狀態下可靠工作。

古奇公司的高精準制造工藝能提供超低損耗的光纖信號通道，能最大化光功率承受能力。持續的高返程損耗比( >55dB)減少了光纖中的反射功率，這項特性使光纖激光工作在一個穩定的狀態。

本產品的標準部件適用于波長范圍700nm~1599nm。如需要其它波長、耦合比率或者客戶特定的光纖類型，請聯系我們。

主要特性: · 抽頭比率最大值能到40dB · 高回程損耗 · 超低信號插入損耗 · 高承受功率 · 適用于多種激光波長的耦合器 · 產品可根據用戶需要訂制 應用領域: · 光纖激光 · 喇曼放大器 · 高功率EDFA

參數	規格			單位
耦合率	0.1	0.01	0.1	%
抽頭插入損耗	30 (±3)	40 (±4)	50 (±5)	dB
信號插入損耗1,2	0.1			dB
回程損耗	≥ 55			dB
工作波長3	700-1599nm內任意波長			nm
外殼	普通3.0 x 50			mm
工作溫度	-40－75			oC
存儲溫度	-40－85			oC
尾纖抗拉強度	5			N
光纖類型4	單模光纖

1.該值為工作波長時的最大插入損耗，不包括TDL 或 PDL。
2.當P4端口（藍色）用作第二個輸入時，2x2組件的插入損耗的值暫時無法提供。
3.根據客戶需求，我們可以定做其它波長范圍內的產品。請與我們聯系。
4.如需特定的光纖類型，請與我們聯系。

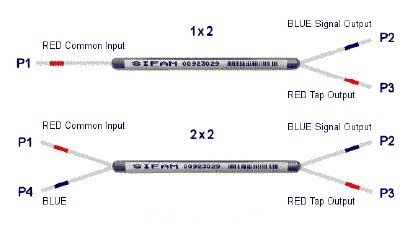

結構形式：

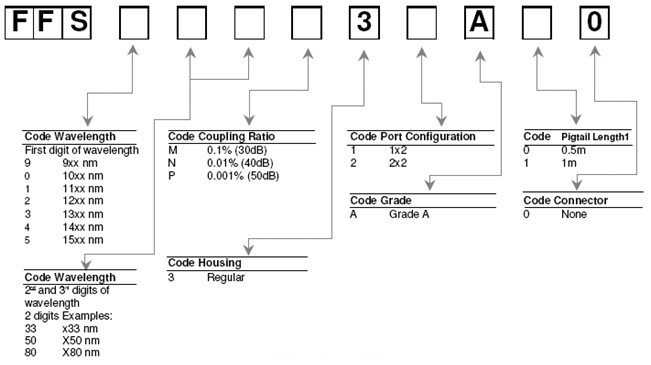

訂貨信息：
例如：1、FFS-080 P32 A10 (熔融特種光纖耦合器，1080nm，0.001%耦合率，普通外殼，2x2，A級，1m尾纖，無連接器)



注：圖中為最小尾纖長度，如需其它尾纖長度，請與我們聯系。
