分布式并網光伏發電系統按照與建筑結合的安裝方式的不同可以分為光伏建筑集成和光伏建筑附加。兩種系統均可以在建筑物屋頂及側立面分別進行安裝，最大限度的為建筑物提供能源支持。
光伏建筑應定義為："安裝在建筑物上的光伏發電系統"，"Building Mounted Photovoltaic"，可以簡稱為BMPV及"建筑光伏"。BMPV 包括在現有建筑上安裝的小型、中型和大型光伏系統(BAPV)，也包括與新建筑物同時設計、同時施工和同時安裝并與建筑形成完美結合的光伏發電系統(BIPV)。涉及的建筑物包括各種民用建筑、公共建筑、工業建筑等一切可以承載光伏發電系統的建筑物。
按照與建筑結合的安裝方式的不同可以分為光伏建筑集成(或光伏建筑一體化，英文名稱是Building Integrated PV，就是平常說的BIPV)和光伏建筑附加(英文為Building Attached PV，縮寫是BAPV)。
BIPV：采用特殊設計的專用光伏組件，安裝時替代原有的建筑材料或建筑構件，與建筑融為一體的光伏系統。拆除光伏組件則建筑不能正常使用。光伏組件不僅要滿足光伏發電的功能要求同時首先必須滿足建筑的基本功能要求，如堅固耐用、保溫隔熱、防水防潮、適當強度和剛度等性能，常見的有光伏瓦、光伏幕墻、光伏天棚、光伏窗和光伏遮陽棚或遮陽板。
BAPV：采用普通光伏組件，在原有建筑上安裝，并不替代建筑材料或建筑構件，直接安裝到屋頂或附加在墻面的光伏系統。拆除此建筑上的光伏組件，并不會影響原有建筑的基本功能。
而光伏陣列與建筑物相結合的方式可分為屋頂安裝和側立面安裝兩種方式，可以說這兩種安裝方式適合大多數建筑物。
一、屋頂安裝形式：

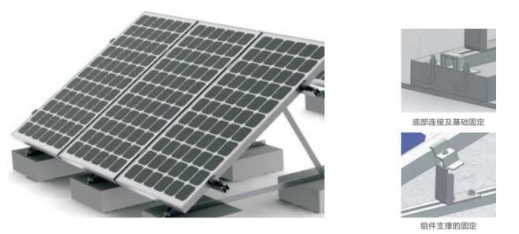

1、水平屋頂BAPV：在水平屋頂上，光伏陣列可以按最佳角度安裝，從而獲得最大發電量;并且可采用常規晶體硅光伏組件，減少組件投資成本，往往經濟性相對較好。但是這種安裝方式的美觀性一般。從發電角度看，平屋頂BMPV經濟性最好：可以按照最佳角度安裝，獲得最大發電量;可以采用標準光伏組件，具有最佳性能;與建筑物功能不發生沖突。光伏發電成本最低,從發電經濟性考慮是BMPV的最佳選擇。

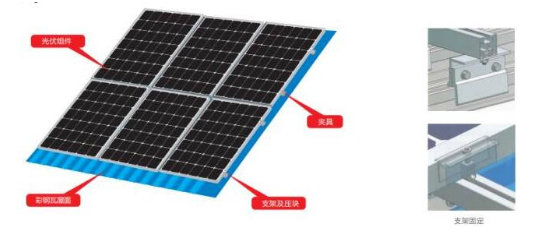

2、傾斜屋頂BAPV：在北半球，向正南、東南、西南、正東或正西傾斜的屋頂均可以用于安裝光伏陣列。在正南向的傾斜屋頂上，可以按照最佳角度或接近最佳角度安裝，從而獲得較大發電量;可以采用常規的晶體硅光伏組件，性能好、成本低，因此也有較好經濟性。并且與建筑物功能不發生沖突，可與屋頂緊密結合，美觀性較好。其它朝向(偏正南)屋頂?shù)陌l(fā)電性能次之。

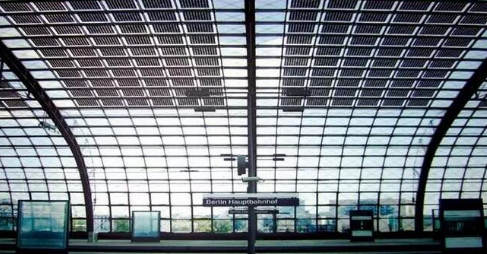

3、光伏采光頂BIPV：指以透明光伏電池作為采光頂?shù)慕ㄖ?gòu)件，美觀性很好，并且滿足透光的需要。但是光伏采光頂需要透明組件，組件效率較低;除發電和透明外，采光頂構件要滿足一定的力學、美學、結構連接等建筑方面要求，組件成本高;發電成本高;為建筑提升社會價值，帶來綠色概念的效果。
二、側立面安裝：
側立面安裝形式主要指在建筑物南墻、(針對北半球)東墻、西墻上安裝光伏組件的方式。

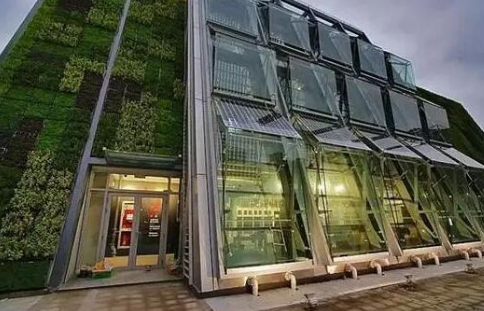

對于多、高層建筑來說，墻體是與太陽光接觸面積最大的外表面，垂直光伏幕墻是使用的較為普遍的一種應用形式。根據設計需要，可以用透明、半透明和普通的透明玻璃結合使用，創造出不同的建筑立面和室內光影效果。雙層光伏幕墻、點支式光伏幕墻和單元式光伏幕墻是目前光伏幕墻安裝中比較普遍的形式。
一般來說，光伏幕墻大體上可分為兩類：獨立安裝型和建材安裝型。
獨立安裝型，是指通過特殊的組件把太陽電池板與周圍的幕墻結構連為一體，從而創造出獨特的建筑美學效果。同時，它的成本較低、價格較便宜。
建材安裝型，則要求把太陽能組件直接融和在特殊的建筑材料內進行生產，制成譬如幕墻、外墻單元等建材的形式。建材安裝型較獨立安裝型的技術要求更高。
目前用于幕墻安裝的組件成本較高，光伏系統工程進度受建筑總體進度制約，并且由于光伏陣列偏離最佳安裝角度，輸出功率偏低。除了光伏玻璃幕墻以外，光伏外墻、光伏遮陽蓬等也可以進行建筑立面安裝。
