作為油氣開采過程中的重要設備，柱塞泵應用于壓裂、固井和注水等作業過程。由于工況復雜，柱塞泵運行過程中設備部件極易損壞，一直以來這些部件沒有有效可靠的修復手段，只能廢棄處理。

長慶油田共有數千臺注水泵，組合閥作為注水泵的易損件，由于嚴重的沖蝕和腐蝕，使用壽命只有7~30天，頻繁的更換大幅度增加了設備運維成本，每年注水泵維護費用高達上億元。為了降低成本、變廢為寶，陜西天元智能再制造股份有限公司進行了以金屬3D打印技術為核心的廢舊組合閥再制造技術開發和應用。

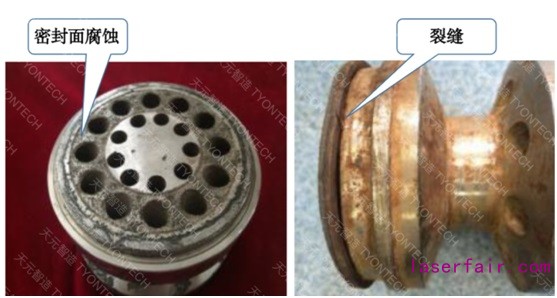

失效的組合閥

近年來，3D打印技術取得長足發展，廣泛應用于增材制造和再制造領域。零部件的再制造和制造有明顯區別，再制造是在廢舊基體（工件）上進行增材制造，對損傷的基體進行修復，使其恢復原有尺寸和性能?；诩す舛ㄏ蚰芰砍练e技術的金屬3D打印技術可很好地克服實際生產中批量小、規格多和高成本的再制造生產難題，實現多型號柔性制造和低成本的產業化應用，還可同時完成增材修復和表面強化處理，既簡化了工藝、提高了效率又降低了成本。

結合組合閥的結構特征（體積小、工作面多、機加工作量大）和使用性能要求（耐磨、耐腐蝕），金屬3D打印技術能夠?qū)崿F(xiàn)對這種多孔復雜工作面的精準隨形打印修復和表面強化。

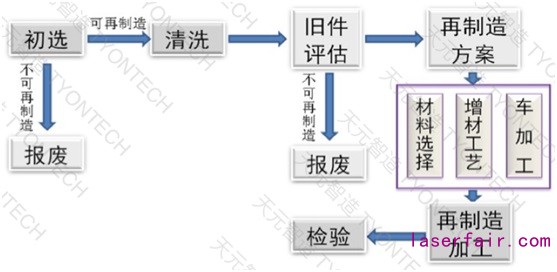

組合閥再制造工藝流程圖

基于激光定向能量沉積技術（3D打?。┑慕M合閥再制造工藝流程，實行嚴格的前處理-增材制造（3D打?。?后處理工序。

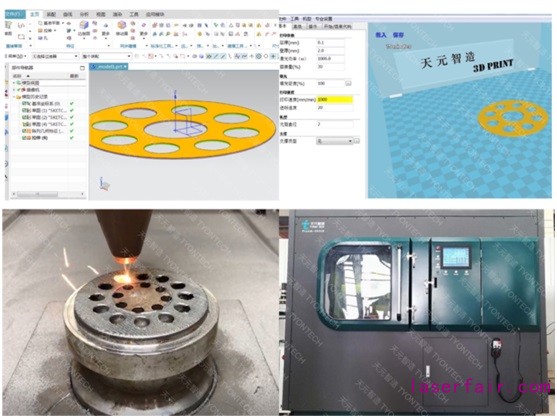

組合閥3D打印

3D打印作為整個組合閥再制造的技術核心，運用計算機制圖軟件建立三維模型，通過天元智造自主研發的3D Print專用3D打印軟件進行切片、路徑規劃、數據導入，按程序逐層3D打印。

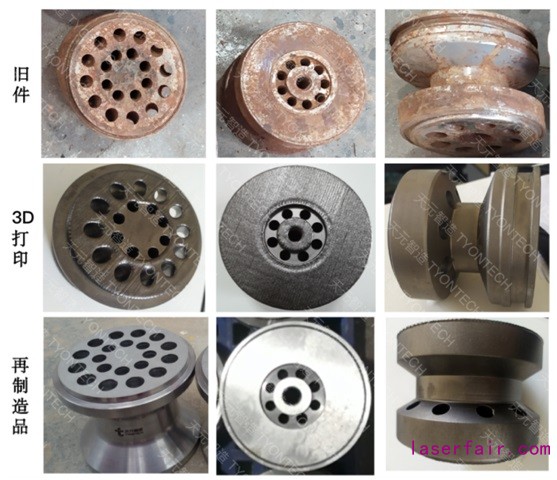

組合閥再制造前后對比

再制造組合閥和新品相比，主要具有以下特點：

1）以廢舊組合閥為基體，節省了閥體的原材料采購成本和大部分機加工作；

2）3D打印可以對基體（舊件）工作面進行精準隨形打印，避開孔洞，減少打印面積，避免粉末浪費；

3）激光定向能量沉積稀釋率低，只需較薄的打印層就可滿足要求；

4）3D打印表面精度高，可直接進行磨床加工，降低機加工難度；

5）再制造組合閥的耐腐蝕和耐沖蝕性能得到全面提升，工作面硬度從HRC30~40提高至HRC50以上，表面強化層的中性鹽霧試驗超過300小時，使用壽命得到大幅度提升。

通過采用綠色環保的金屬3D打印技術對組合閥實施再制造，可使廢舊組合閥重獲新生，極大降低了資源消耗，提升了產品的使用壽命，延長了設備的連續工作時間，降低企業生產運營成本，擁有明顯的環境、經濟和社會效益。
