200 攝氏度的預熱是金屬 3D 打印的工業標準,但這是一種妥協,雖然預熱減少了殘余應力,但另一方面這使粉末回收更加困難,并需要在打印工作結束時延長冷卻時間。據南極熊了解,通快公司的新一代 TruPrint 5000 打印設備(將在 TCT Asia 展會上展出,展位號 H60),就不再需要在較小的殘余應力和粉末可回收性之間作出妥協,這臺機器從一開始就為 500 度預熱設計和開發,因此即使是 H11(1.2343)和 H13(1.2344)等高碳類模具鋼等材料,它也能提供完美的工藝穩定性,并且殘留的粉末可以毫無問題地被回收。
含碳鋼的金屬 3D 打印中,殘余應力和變形始終是一個問題,特別是在制造大型、大批量的部件時。特別是,當幾何的橫截面面積出現大的波動時,就會出現大的溫差,從而導致不均勻的散熱。部件中的熱誘導殘余應力有可能會造成變形。在金屬 3D 打印過程中或之后,它就會分層(鼓起后從基板上脫離),有時甚至?xí)霈F(xiàn)裂縫。
一個有效的對策是在整個打印過程中保持基板的頂部溫度在 500 攝氏度。一方面,增加的預熱溫度減少了溫度差,另一方面,打印件的屈服強度也降低了,這兩個因素的結合意味著,在增材制造過程中,殘余應力已經減少。
△圖1:與 200 攝氏度的行業標準相比, 500 攝氏度的預熱可以減少約 95% 的撓度(在懸臂上測量)
通快的研究表明,金屬 3D 打印中 500 攝氏度的預熱比目前 200 攝氏度預熱的行業標準減少了約 95% 的變形。因此,較低的熱應力提高了幾何精度,這在打印過程之前和之后都有積極的影響:在設計階段,許多以前為防止變形、分層和開裂而必須的支撐結構和模擬步驟被取消了。這增加了零件的設計自由度,隨后也減少了后期處理的工作量,因?yàn)樾枰鸪闹挝锔佟?/p>

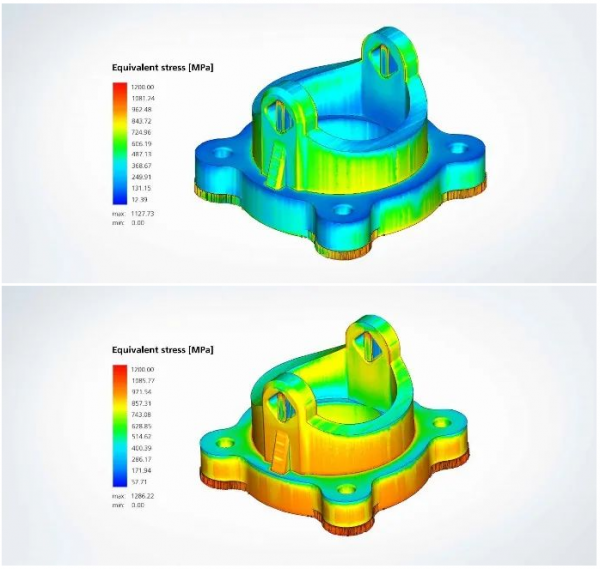

△圖2:如果一個部件在 500 攝氏度的預熱下進行 3D 打印, Ti6AI4V 部件中的殘余應力就會大大降低(上)。這為設計開辟了全新的可能性,特別是在生產體積跳躍的更大規模的部件時。在 200 攝氏度時,殘余應力明顯增加(下)。這導致了更高的準備和后處理工作,因?yàn)樾枰嗟哪M和支持設計。
500 攝氏度預熱的好處適用于所有部件的幾何形狀。盡管零件中的熱量分布因零件的幾何形狀而異,但通快已在測試中證明,高溫加工在所有情況下都有相同的效果。
使用金屬 3D 打印技術制造工具或模具的許多優點已廣為人知 —— 它往往是此類任務的唯一可能的工藝。特別是要集成復雜的冷卻水路時, 3D 打印具有無可比擬的優勢。但直到現在,還有一個問題尚需解決 —— 高碳鋼的 3D 打印。因?yàn)樵摬牧系哪湍バ院涂蓲伖庑裕尮I(yè)界對其備受喜愛。然而,如果 H11/H13 在預熱 200 攝氏度的情況下進行 3D 打印,在冷卻階段會形成硬而脆的馬氏體,這會導致部件中形成裂縫,因此,這類 H11/H13 材料的 3D 打印會讓廠家望而卻步。
現在, 500 攝氏度的預熱消除了這種限制。較高的基礎溫度減緩了冷卻過程,使其更加平穩,從而防止了不理想的馬氏體的形成。顯微鏡檢查顯示, 3D 打印的 H11/H13 部件的密度高達 99.99% 。它們在強度和硬度方面也接近于傳統生產的 H11/H13 部件。在拋光性方面也沒有區別。

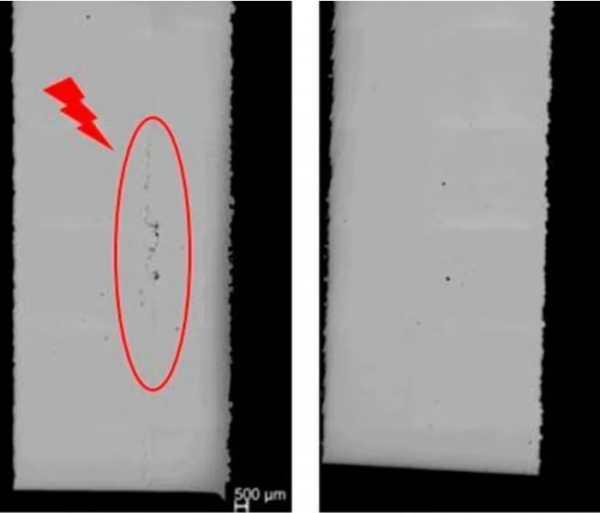

△圖3:(左)在 1.2343 和 200 攝氏度的預熱下出現裂紋;(右)在 500 攝氏度時無裂紋。在后續步驟中,剩余的小缺陷可以通過退火來糾正。
圖4:由注塑公司德國 Reinhard Bretthauer GmbH 在 500 攝氏度下打印的 H11 的高拋光部件。該部件無裂紋,密度超過 99.9 % 。拋光性也相應很高 —— 與傳統生產沒有明顯的區別。由于集成了冷卻水路,在注射成型中穩定地生產塑料部件成為可能,而且周期時間也大大縮短。
更高的預熱也意味著更長的冷卻階段,根據 3D 打印工件的體積不同,冷卻時間可能會長達 20 小時。幸運的是,通快的倉體可更換概念可以防止這些長時間的設備停機 —— 一旦 3D 打印過程完成,成型倉就被移到一個單獨的冷卻站,機器可以立即裝上一個新的成型倉(如果需要的話,還有一個完整的供粉倉),并不間斷地運行下一個打印作業,而之前的成型倉則在外部冷卻下來。
500 攝氏度預熱的另一個可能的缺點是粉末的可回收性較差。由于較高的溫度會導致更多的氧化,這可能會降低 H11 粉末的可回收性。通快也能提供成熟有效的對策。
在生產開始前,整個成型倉都被充入氬氣。這就創造了一個殘余水分少,殘余氧氣含量非常低的系統氛圍,只有幾 ppm。在使用 H11 的壓縮測試中,化學測試表明,即使經過幾個打印周期,粉末的氧含量也與新粉相同:由于氧化程度低,粉末仍然非常自由流動,顆粒不會相互粘連。因此,該粉末可以很容易地從冷卻管道中移除,例如,不會留下任何殘留物。
500 攝氏度預熱不僅提高了金屬 3D 打印零件的質量,而且還提高了設計自由度。它還減少了后期處理,完美實現“一次就把事情做對”的高效加工。通過預熱,高碳模具鋼能被可靠地進行 3D 打印。盡管在制造工作結束時冷卻時間較長,但可更換的倉體設計確保了設備的高可用性,而且回收和粉末的流動性不會因高溫處理而有明顯改變。
