德中在激光精密不銹鋼漏印模板的加工技術及應用(中篇)

激光制造網 來源:DCT德中技術2023-07-03 我要評論(0 )

上篇我們介紹了鋼網切割及設備方面的工藝和應用。本期主要為大家介紹德中在鋼網檢測方面的相關技術和工藝。隨著SMT檢測范圍的擴大和相關技術的不斷發展,鋼網檢查機由此...

上篇我們介紹了鋼網切割及設備方面的工藝和應用。本期主要為大家介紹德中在鋼網檢測方面的相關技術和工藝。


上篇鏈接:http://nonstopmall-jo.com/yingyong/202305/23/81012.html

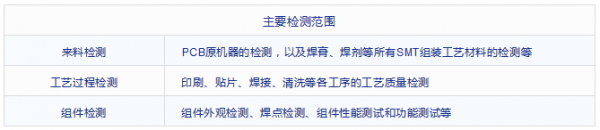

        隨著SMT檢測范圍的擴大和相關技術的不斷發展,鋼網檢查機由此誕生。鋼網檢查機主要用于對鋼網的開孔尺寸、面積、偏移、異物、毛刺、堵孔、多孔、少孔、張力進行檢測。通過檢測可以有效的解決來料不良及清洗不良,完善清洗工藝,從源頭上解決多錫、少錫、連焊等印刷問題。

德中在鋼網檢測方面的優勢



德中SMT鋼網檢測設備 — StencilCheck 系列

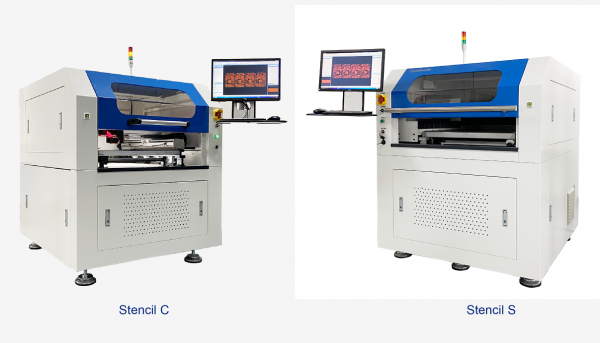

德中鋼網檢測設備StencilCheck S是鋼網檢測設備的標準機型,擁有精度準、可逆性好、效率高等特點。相對于鋼網檢測設備的標準機型StencilCheck S,德中技術還研發了輕巧版機型StencilCheck C,使其組成了德中SMT鋼網檢測設備StencilCheck系列。StencilCheck 系列還可通過增加選配項的方式,添加鋼網張力檢測功能和刮刀檢查模塊功能,如有更高精度、速度要求也可考慮更高版本設備。德中的鋼網檢測設備,既有鋼網切割機的精度,又有專業軟件功能和易用性,軟硬件相互匹配,為客戶提供最好的操作體驗。

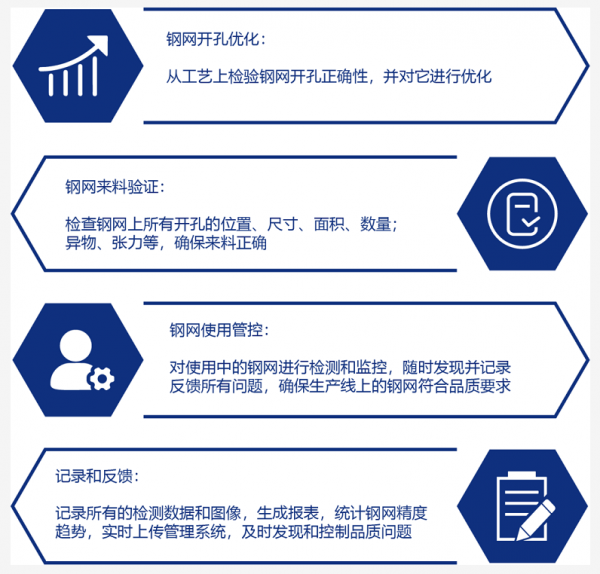

■ 全面改善鋼網品質:

        替代人工檢測,建立鋼網管控標準,有效減少人工成本,大幅提高產品品質??梢钥焖俳鉀Q開鋼網及鋼網清洗問題,改善清洗工藝,并從源頭上解決多錫、少錫,連旱等印刷問題。


        ■ 智能化鋼網檢測系統:
        德中擁有行業內領先的全自動智能鋼網檢測系統,能夠有效的智能檢測面積大小、位置偏移、是否有異物是否有孔、張力不足等問題。生成報告迅速,導入gerber、LMD文件,采用模塊化數據結構,1-3分鐘內可立刻查看檢測結果。

        ■ 檢測項目全面、效率高:

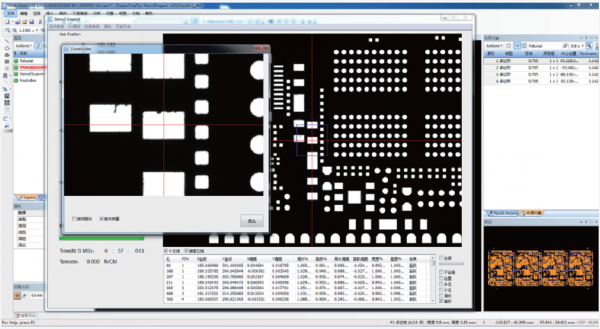

        系統通開孔尺寸,位置等參數的測量,設定誤差范圍與參考值進行比較以判斷是否合格;點擊不良數據,相機自動移動到該孔處,即可進行觀察及二次確認。配置雙遠心透鏡持續掃描,標準PCB(240x180),測量速度為1s/FOV。

        ■ 豐富的選配項:
        設備還具備豐富的選配項,滿足多種客戶需求。其中自動刮刀檢測功能,用高精度的相機和運動控制系統可精準的檢測出刮刀平整度,是否變形等。3D鋼網厚度測量利用單獨配置的相機鏡頭,配合軟件進行精確計算,可準確測量鋼片的厚度。半成品鋼片檢測模塊則是專門打造了專用的玻璃治具,可用于單個鋼片的厚度測量。

        ■ 成熟穩定的硬件結構:

StencilCheck S設備基臺采用大理石材料,StencilCheck C設備基臺采用鋁合金材料;二者采用龍門架結構設計、高精度伺服電機、滾珠絲杠運動結構;設備動態響應快、功耗更低、定位精度高且定位速度快。StencilCheck 系列的兩款設備既能保證運行穩定可靠、無內應力、使設備長期保持高精度的運行狀態,又可以輕便移動、適合多種應用場所、同時提高性價比。

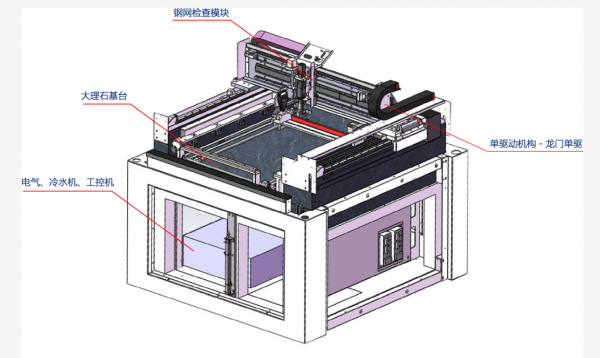

StencilCheck S 結構示意

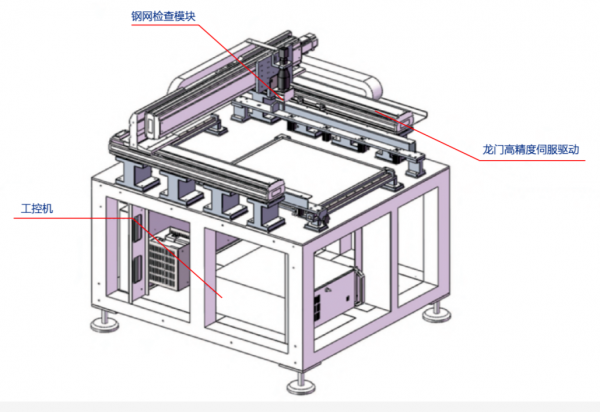

StencilCheck C 結構示意


■ 自動化程度高:

        StencilCheck采用模塊化數據結構,操作簡單便利,超短時間即可查看檢測結果。檢測項目全面,開孔精度、形狀、多孔、少孔、面積誤差、邊緣毛刺等全部囊括其中,廠商可大幅提高鋼網的良品率,增加生產效益。


         ■ 絕佳的SMT Stencil數據處理工具:

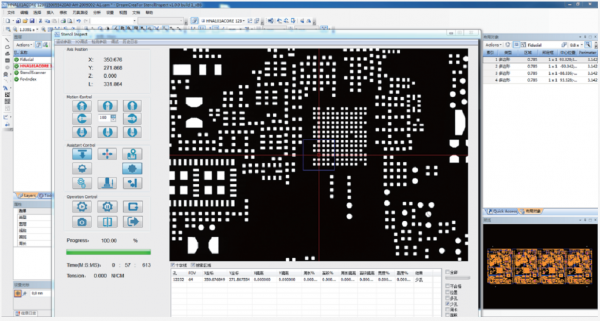

德中StencilCheck的一個獨具優勢,則是傾心開發的獨立數據處理軟件CircuitCAM7,可用PCB gerber直接對比鋼網 gerber數據,從源頭上保證鋼網 gerber的設計正確性,保證來料設計正確。軟件可以測量焊盤的開孔面積及外形尺寸,對鋼網數據進行設計準則檢查。也可用軟件進行鋼網開孔的數據處理。




■ 絕佳的SMT Stencil生產質量控制管理工具:

SPC (Statistical Process Control) 統計過程控制,作為企業提高質量管理水平的有效手段,利用統計的方法來監控過程的狀態,確定生產過程在管制的狀態下,以降低產品品質的變異。

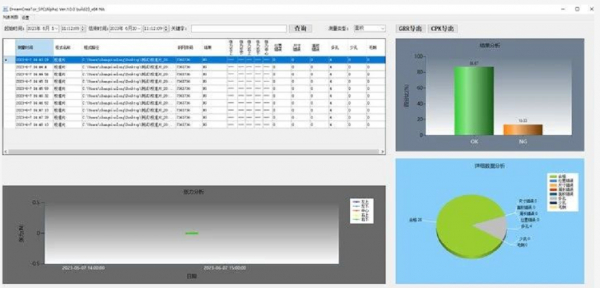

SPC軟件則是一種科學的、以數據為依據的質量分析與改進工具。StencilCheck系列設備可與SPC軟件高效配合使用,在實時生產過程中獲得的以產品或其他形式存在的質量參數繪制在已確定控制界限的圖表上,通過檢測資料的收集和分析對生產過程進行實時的管控,從而達到“事前預防”的效果,并有效控制生產過程、不斷改進品質。




敬請期待!德中技術在激光精密不銹鋼漏印模板的技工技術及應用(下篇)
