焊接

?激光點焊機應用技術案例

來源:激光制造網2021-04-16 我要評論(0 )

文稿/東莞德益激光科技有限公司激光焊接有著高度自動化、高效率、高精度等優點,其發展前景是巨大的,市場的需求取決于焊接應用場景的開發,這需要除了激光光源還有控制...

文稿/東莞德益激光科技有限公司



激光焊接有著高度自動化、高效率、高精度等優點,其發展前景是巨大的,市場的需求取決于焊接應用場景的開發,這需要除了激光光源還有控制、夾具、材料研究、以及整機設備方案的開發。近些年激光焊接應用的一個重要體現在于新能源汽車的動力電池方面。激光焊接的一個重大需求會出現在消費電子產品應用上,其中手機制造是最主要的代表。



本篇介紹了激光點焊機在手機中的應用案例。



應用需求

人工上下料中框產品,自動貼彈片或銅片至手機中框,進行激光點焊。

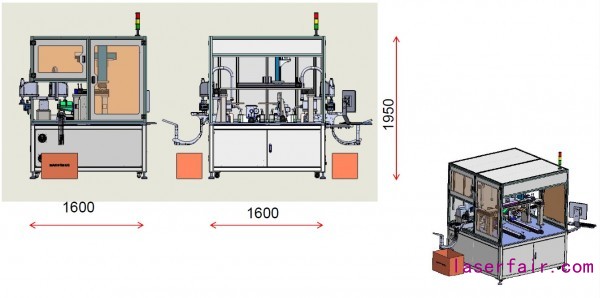

側貼銅片點焊機

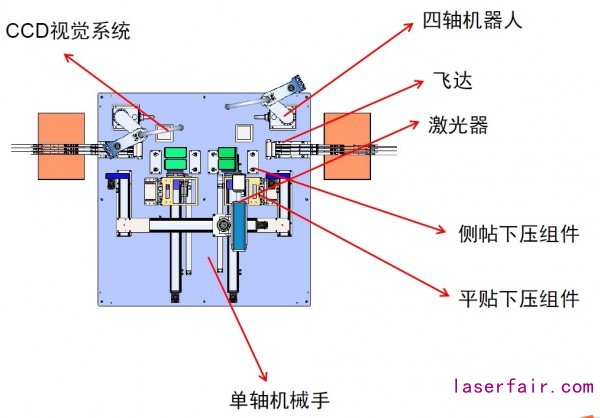

該自動化設備由四部分構成:1. 人工上下機殼;2. 上彈片(銅皮);3. 激光焊接;4. 人工下料。全部由1個控制系統來控制,因此該機臺有著效率高、系統化高、安全程度高等特點。

工序操作說明:

1. 手機殼由人工上料

2. 銅皮或者彈片飛達自動送料

3. 機器人(400MM)自動從飛達上料機構抓取物料后CCD糾偏,然后放入手機殼的指定位置(考慮CCD的糾偏精度和整機的效率,一個工位飛達上的物料的數量需要在 2個以內)

4. 可雙邊側貼,平貼功能,自動壓銅片&自動激光焊接

5. 焊接后的產品,人工下料

6. 設備UPH:900pcs/hr(2個銅片,新增銅片效率下降)

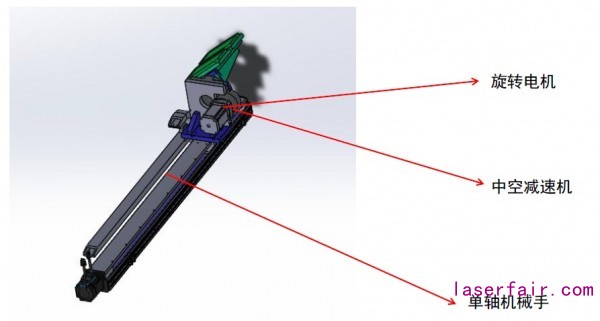

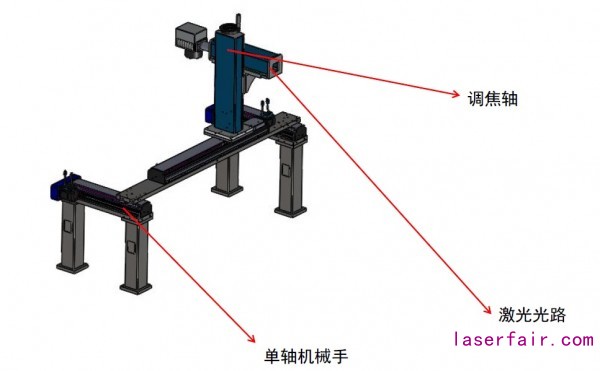

移載治具模組

可雙邊旋轉側貼,可實現平貼

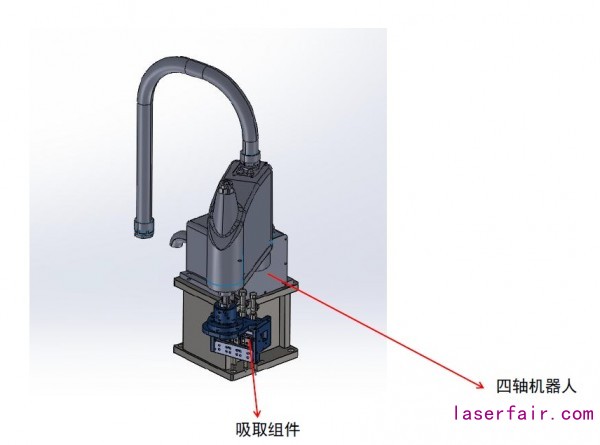

機器人取放料模組

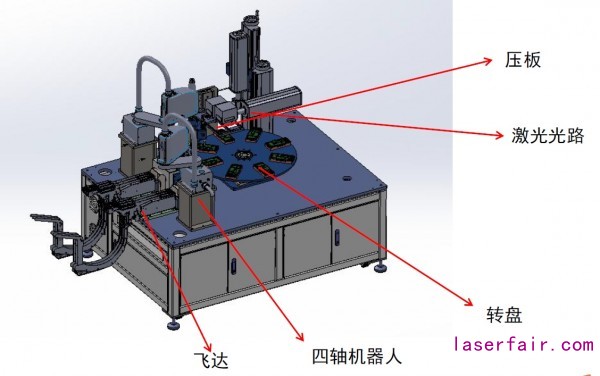

平貼銅片采用高精度8工位轉盤方式,雙機器人上料銅片,通過視覺糾偏,自動上料,采用雙激光頭點焊方式;

采用飛達上料銅片,單個機器人上兩個銅片,雙激光頭點焊,設備UPH 950pcs/hr(注:中框貼銅片位置誤差;要管控,放置銅片槽至少單邊大于0.13mm)

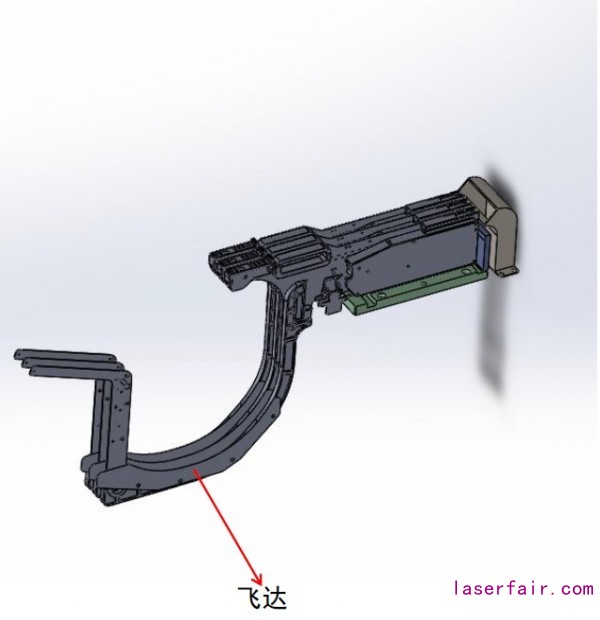

飛達上料組件

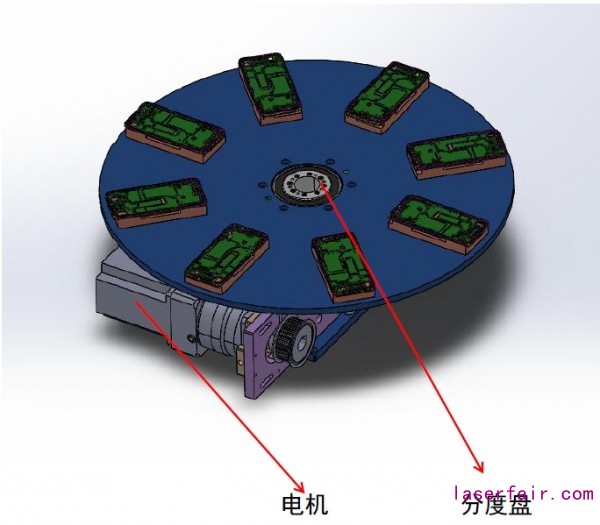

轉盤組件





平貼銅片產品要求

1.機殼和彈片(銅皮)配合的間隙必須在單邊 0.1MM 以上;

2.放彈片或銅片的槽深度要大于銅皮或著彈片的料厚 0.1MM(槽底部是直角最好);

3.機殼的定位孔要來料加工要公差管控;

4.機殼貼放銅片位置要位置來料加工要公差管控。



公司簡介

德益激光前期專業從事模具激光焊機的開發、銷售與維護和模具激光焊技術的推廣。為國內開發使用模具激光焊機開了先河,現在占整個國內市場的70%以上。經過多年的發展,現已經發展為擁有自主知識產權的綜合性激光科技供應商。

德益激光 多年以來秉持“誠信、務實、高效、共贏”的經營理念,依托總公司十余年模具、機械行業經驗的經驗積累,結合與國內專業科研院校的合作,致力開拓國產專業激光科技的工業化應用與普及。公司以優質的品質和服務贏得了廣大客戶的信賴,德益激光的產品相繼出品韓國、日本、馬來西亞,成為激光行業中的知名品牌。
