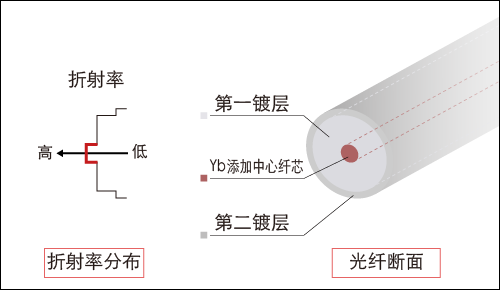

光纖激光的增幅用光纖的構造

光纖激光是以光纖為增幅媒介的固體激光的一種。處于光纖中心的纖芯中添加了稀土類元素Yb（鐿）。中心部的折射率最高。該添加了Yb的纖芯中會通過1.1μm的激光和勵起光。其外側第一鍍層通過勵起光。外側還有第二鍍層。鍍層是雙重的，因此被成為雙鍍層光纖。

雙鍍層光纖的光束傳輸

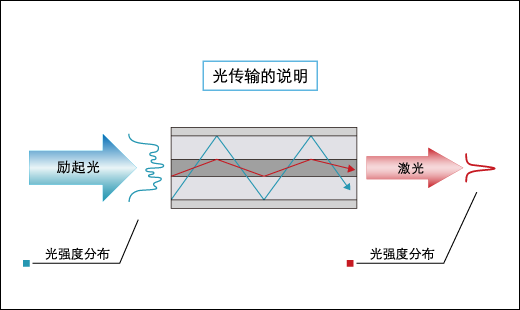

圖2是雙鍍層光纖的構造和光束傳輸?shù)墓鈴?qiáng)度分布。勵起光在第二鍍層進行全反射（＊注），而在Yb添加纖芯和第一鍍層中傳輸。激光在第一鍍層全反射，而在Yb添加纖芯中通過。勵起光 每次通過Yb添加纖芯，Yb就被勵起。

*注　全反射：入射光不透過界面，在界面上全部被反射的現象。

高輸出光纖激光的光路基本構成

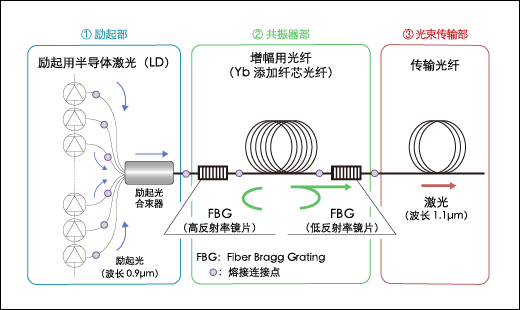

圖3是高輸出光纖激光的光路基本構成。
光路主要分為①勵起部、②共振器部、③光束傳輸部三個部分。
①勵起部是用光纖把勵起用半導體激光（LD）發出的激光傳輸給勵起光合束器。勵起光合束器把來自多個LD的勵起光集結到一根光纖中。
②共振器部把來自勵起光合束器的勵起光傳輸給圖2說明過的雙鍍層光纖（增強用光纖）。勵起光勵起Yb，用FBG（ Fiber Bragg Grating）進行增幅。FBG有高反射率鏡片和低反射率鏡片，激光從低反射率鏡片上發振。
③光束傳輸部三個部分是把②共振器部發出的激光和加工頭或者光耦進行連接的光纖。

單一共振器的光纖激光輸出光的結合實現了光纖激光的高輸出化

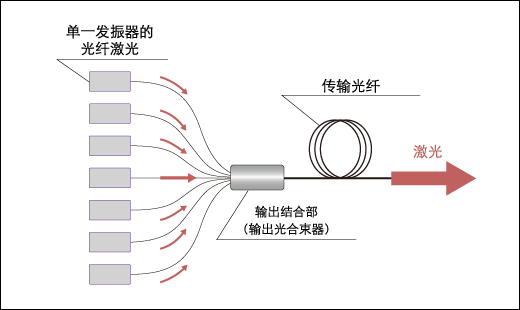

圖4把圖３的傳輸光纖在輸出光結合部（輸出光合束器）進行多根結合，實現高輸出化。
例如把4根1kW結合后成為4kW，把6根1kW結合后成為6kW。
