半導體激光器

OEM工業光纖耦合半導體激光器模塊

星之球激光 來源：nLIGHT2011-08-09 我要評論(0 )

OPTOTOOLS OEM工業光纖耦合半導體激光器模塊 nLIGHT的Optotools OEM工業光纖耦合半導體激光器，用于滿足苛刻工業環境和應用的需求。高亮度模塊的光束質量可以媲美燈泵YA...

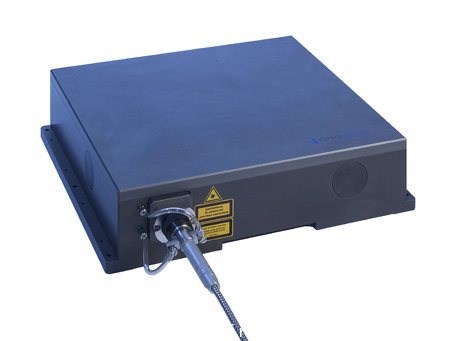

OPTOTOOLS™ OEM工業光纖耦合半導體激光器模塊

nLIGHT的Optotools™ OEM工業光纖耦合半導體激光器，用于滿足苛刻工業環境和應用的需求。高亮度模塊的光束質量可以媲美燈泵YAG激光器，同時具有更高的可靠性和更緊湊的結構，被動冷卻和更高的效率使得安裝和運行成本更低。

這類模塊功率高達600 W，輸出光纖芯徑為300 µm，數值孔徑為0.2NA。



  • 連續輸出功率高達600 W
  • ± 30 mm mrad光束質量
  • 內置反饋詳細狀態的控制電路指示光可選
  • 可選擇適合行業標準工業光纖的光纖接收器
  • 兼容通用加工頭
  • 極好的光束質量 - 媲美燈泵YAG激光器

  • 高功率高效率
  • 超標準的可靠性
  • 工業應用的合理設計lications
  • 被動冷卻技術－無需去離子 (DI)
  • 易于系統集成和免維護運行

  • 塑料焊接
  • 軟焊
  • 金屬焊接
  • 熔覆和涂覆
  • 材料加熱
  • 激光硬化
  • 混合應用

產品參數指標 機械圖紙

   DL-OEM-0100-030-W-M DL-OEM-0200-030-W-M DL-OEM-0300-030-W-M
光學性能
功率 W 100 200 300
短期穩定性 (開/關, < 10 sec) % < 5 < 5 < 5
大于24小時的穩定性
(同一工作溫度)		 % ± 1 ± 1 ± 1
波長 nm 980 980 980
波長偏差 nm ± 5 ± 5 ± 5

指示激光 (可選)
波長 nm 635 635 635
功率 mW < 1 < 1 < 1

光纖性能
光纖連接器   SMA 905/4 mm/LLK-LP SMA 905/4 mm/LLK-LP SMA 905/4 mm/LLK-LP
光纖長度 m 5 5 5
數值孔徑#p#分頁標題#e#1 NA 0.2 0.2 0.2
纖芯直徑 μm 300 300 300

電學性能
工作電壓
(最大值)		 V 28 56 84
工作電流(最大值) A 8 8 8
轉換效率 (典型值) % > 40 > 40 > 40
閾值電流 (典型值) A 1 1 1

熱學性能 – 非冷凝環境2
存儲溫度 °C -20 - 50 -20 - 50 -20 - 50
工作濕度 % 5 - 95 5 - 95 5 - 95
冷卻功率(最大值) W 150 300 400
冷卻水溫 °C 20 20 20
溫度穩定性 °C ± 0.2 ± 0.2 ± 0.2

壓力差 ΔP (最大值)

 psi 14.5 14.5 14.5
流速 (最小值) ltr/min 0.5 1 1.5
外部冷卻器粒子過濾器尺寸 μm 100 100 100
水質 純凈水– 建議蒸餾水

機械性能
尺寸 (w x h x d) mm3 待定
重量 kg 待定

通信接口
DB9   RS232
DB44   模擬/數字接口

   DL-OEM-0400-030-W-M DL-OEM-0500-030-W-M DL-OEM-0600-030-W-M
光學性能
功率 W 400 500 600
短期穩定性 (開/關, < 10 sec) % < 5 < 5 < 5
大于24小時穩定性
(同一工作溫度)		 % ± 1 ± 1 ± 1
波長 nm 980 980 980
波長偏差 nm ± 5 ± 5 ± 5

指示激光 (可選)
波長 nm 635 635 635
功率 mW < 1 < 1 < 1

光纖性能
光纖連接器   LLK-LP LLK-HP LLK-HP
光纖長度 m 5 5 5
數值孔徑#p#分頁標題#e#1 NA 0.2 0.2 0.2
光纖芯徑 μm 300 300 300

電學性能
工作電壓(最大值) V 112 140 168
工作電流(最大值) A 8 8 8
轉換效率 (典型值) % > 40 > 40 > 40
閾值電流 (典型值) A 1 1 1

熱學性能 – 非冷凝環境2
存儲溫度 °C -20 - 50 -20 - 50 -20 - 50
工作濕度 % 5 - 95 5 - 95 5 - 95
冷卻功率(最大值) W 550 700 800
冷卻水溫 °C 20 20 20
溫度穩定性 °C ± 0.2 ± 0.2 ± 0.2

壓力差 ΔP (最大值)

 psi 14.5 14.5 14.5
流速(最小值) ltr/min 2.0 2.5 3.0
外部冷卻器粒子過濾器尺寸 μm 100 100 100
水質 純凈水－建議蒸餾水

機械性能
尺寸 (w x h x d) mm3 待定
重量 kg 待定

通信接口
DB9   RS232
DB44   模擬/數字接口
#p#分頁標題#e#1 數值孔徑 (NA) 指包圍90％光纖輸出功率角的半角的正弦值。
2 存儲和工作時需要低于結露點的非冷凝環境。
