激光衍射在液體介質顆粒檢測中的應用

星之球激光 來源:光電新聞網2011-08-10 我要評論(0 )

為什么美味的酸奶總有著相同的口感?為什么醫用藥膏總有著同樣的效用?這一切都?xì)w因于它們的液滴大小。同樣大小的液滴對酸奶的口味、醫用藥膏的粘稠度等有著決定性的影...

 為什么美味的酸奶總有著相同的口感?為什么醫用藥膏總有著同樣的效用?這一切都?xì)w因于它們的“液滴”大小。同樣大小的液滴對酸奶的口味、醫用藥膏的粘稠度等有著決定性的影響。因此,這些產品的生產廠家們也非常重視液體介質中顆粒的大小。

  對于生產廠家來講,流程設備生產過程中的產品監控是非常重要的。而流程設備的生產過程監控也為生產廠商提供了下列優勢:可以及時采集實時檢測數據、可以將實時檢測數據及時反饋給流程設備的主控系統。這是對不同生產批次的產品質量進行比較的最佳解決方案,同時這種實時檢測還可以減少流程設備生產中的廢品,降低設備的能源消耗,延長設備的使用壽命。在粉質原材料的流程生產工藝中,質量監控的方法應用已久;在液體介質的流程生產工藝中,例如在懸浮物液體產品、乳化液體產品和泥漿產品中,也有在線的LPS檢測儀器進行實時的液滴顆粒大小的監控。

  在液體介質顆粒的在線檢測中,被檢測的原材料連續流經檢測區域。被檢測的固體顆粒或者液滴會產生一定的散射條紋和衍射條紋。

激光衍射的應用

  LPS液滴大小檢測方法的工作原理是激光衍射。被檢測的原材料連續地流經檢測區域。被檢測的固體顆?;蛘咭旱萎a(chǎn)生一定的散射條紋和衍射條紋。檢測儀器對這些條紋進行檢測分析,并據此計算出顆粒或者液滴的大小。

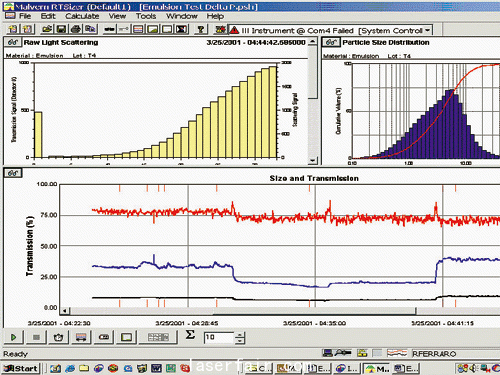

  當被檢測介質中的顆粒濃度較高時,可以采用多散射方法進行檢測,從而減少對平均顆粒大小檢測的影響。介質中顆粒濃度的影響由檢測系統中的軟件自動校正。因此,該系統可以實現流程設備的現場檢測,可以檢測10000ppm濃度的介質顆粒。在許多流程工藝中,顆粒大小的均勻程度是一個重要的流程工藝控制參數。因此,這一檢測系統的實時檢測值與時間有著密切的關系,表示了顆粒隨時間變化的函數。系統使用的檢測控制軟件可以按日期對這些數據進行分類存儲,向更高級的控制系統傳送數據。

  在被檢測顆粒濃度達到10000ppm時,該儀器的檢測區也可以毫無問題地進行檢測,激光衍射儀可以直接安裝在均化稀釋器或者流程設備的某個部件上。如果被檢測的乳化液或者泥漿類介質的粘稠度較大,則需要一定的處理技巧,以保證獲得準確的檢測結果。

稀釋方案

  當被測介質粘稠度較大時,在檢測前首先要對它們進行稀釋。而一個高效的稀釋系統應該有可重復的稀釋性,保證每次稀釋的結果是相同的;并且所需的維護保養也應當盡可能地少。為實現這一目的,可采取以下兩種方案:

  -如果從流程工藝的角度來看,需要連續的檢測,而且稀釋的倍數小于1:1000,則可以使用均化稀釋器。它將泵送、稀釋和輸出等功能集于一身。

 ?。绻橘|(zhì)的濃度過高或者流程設備的工作壓力過高,則不可能采用連續式取樣。此時需要采用另一種解決方案:使用旋轉式取樣器取樣。目的是從生產流程中間斷取出檢測樣品。在一個連續的攪拌混合容器中,這些檢測樣品被稀釋,加入攪拌稀釋劑,最后對其進行檢測。如果還需要進一步的稀釋,可再進行均化稀釋。

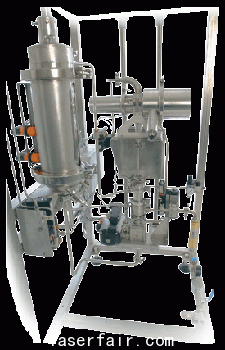

  Insitec LPS液體介質顆粒檢測儀連續地、實時地對流程設備生產過程中的產品顆粒和液滴大小進行檢測,例如對懸浮物液體產品、乳化液體產品和泥漿類產品中的顆粒、液滴大小進行檢測。

可靠的重復精度

  在上述取樣方式中,使用者所擔心的是:每次取樣是否相同、每次取樣的重復精度如何。因此,稀釋系統必須能夠證明每次顆粒檢測的數據是穩定的。在對稀釋泥漿進行的多次檢測試驗也證明:稀釋程度對顆粒大小的檢測值沒有影響,這也就意味著,稀釋過程可以達到很高的重復精度。

  液體介質顆粒檢測儀是針對連續的實時檢測而設計的。該系統的每一個部件都可以按照流程設備的實際進行配置。
模塊式結構提高儀器制造的靈活性

  Malvern LPS液體介質顆粒檢測儀是一種連續、在線的液體顆粒檢測儀器。它的每一個零部件:取樣器、一級稀釋器、均化稀釋器、檢測器和控制軟件等等,都可以根據具體的生產流程進行單獨的配置。

  LPS液體介質顆粒檢測儀的取樣器每次從流程設備管道中取出長度2.5mm的介質作為檢測樣本。在取樣過程中不會中斷液體介質的流動,從而可以避免管道流通的堵塞。必要時,例如流程設備管道中的壓力很高時,可以利用專用接口進行取樣。其一級稀釋器和均化稀釋器協同工作,為液體介質顆粒的檢測準備最佳的檢測樣本。這些零部件只有很小的移動距離,能夠自動進行清潔,并且可以保證使用最少的稀釋劑。

  該系統的核心部件是Insitec顆粒分析儀,它具有激光衍射技術的優勢,無需標定校對,維護保養也少。這一檢測系統帶有耐磨、自潔式的檢測觀察窗,借助于壓縮空氣可避免在觀察窗上形成冷凝水。
