屑器 磁性輥式排屑機 磁性輥式排屑機是利用磁輥的轉動,將切屑逐級在每個磁輥間傳遞,以達到輸送切屑的目的。 該機是在磁性排屑器的基礎上研制的。它彌補了磁性排屑機在...

屑器





磁性輥式排屑機
   磁性輥式排屑機是利用磁輥的轉動,將切屑逐級在每個磁輥間傳遞,以達到輸送切屑的目的。
   該機是在磁性排屑器的基礎上研制的。它彌補了磁性排屑機在某些使用方面性能和結構上的不足。適用于濕式加工中粉狀切屑的輸送,更適用于切屑和切削液中含有較多油污狀態下的排屑。

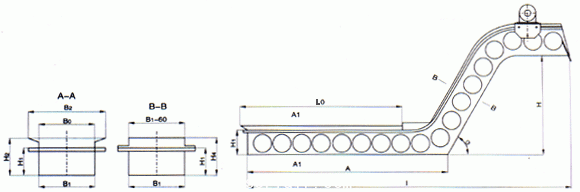

工程圖


型號 100 130 160 190 220 250 280 310
B0 100 130 160 190 220 250 280 310
B2 220 250 280 310 340 370 400 430





H1 ≥110
H4 H2=H1+(30-80)
H ≤3000
L ≤3000
L0 L0=A-(150-250)
A ≤300
≤90°
排屑量 用BO=250鑄鐵碎屑進行測試,排屑量為120-180kg/h.BO其它系列及不同切屑種類可按上述指標進行推算。
