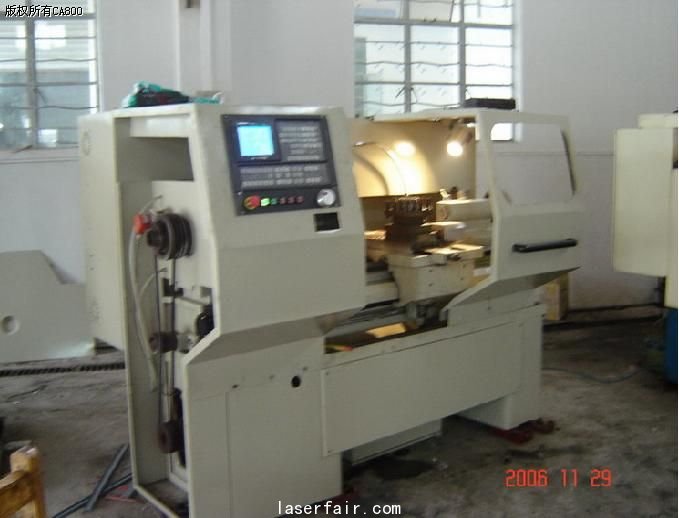

1、 數控車床的功能需求

• 需要端子控制作為命令源，二線式端子控制：一個正轉命令FWD入，一反轉命令REV。
• 頻率源為模擬量設定（電腦控制板輸出0～10VDC），只需要從AI1口輸入頻率指令即可。
• 能保證在300r/min速度下正常切削工作，低速力矩要求比較大。
• 加速和減速時間根據客戶自身需求，一般在2～3s，需要帶制動單元的變頻器。
• 需要故障信號輸出信號和故障復位信號。

主要的參數和性能指標：

1）3.0kW數控車床

電動機參數：額定功率：3.0kW，額定頻率：50Hz, 額定電壓：380V，額定電流：7.8A，額定轉 速：970r/min

機械傳動比：1：1.5

加工材料：45#鋼

實際測試性能指標：主軸轉速：200r/min（變頻器運行頻率15Hz左右）, 進刀速度：50mm/min, 單邊進刀量：2.5mm，運行的效果很好，實際的進刀速度和單邊進刀量還可以加大。

2）5.5kW數控車床

電動機參數：額定功率：5.5kW，額定頻率：50Hz, 額定電壓：380V，額定電流：13A，額定轉速：1400r/min

機械傳動比：1：1.5

加工材料：45#鋼

實際測試性能指標：主軸轉速：200r/min（變頻器運行頻率9～10Hz）, 進刀速度：60mm/min, 單邊進刀量：2mm；主軸轉速：450r/min（變頻器運行頻率22Hz左右）, 進刀速度：60mm/min, 單邊進刀量：4mm，運行的效果很好，實際的進刀速度和單邊進刀量還可以加大。

調試參數：

F0.02 1：端子命令通道

F0.03 2：AI1

F0.13 加速時間：2.0～3.0s

F0.14 減速時間：2.0～3.0s

F0.11 上限頻率：100.00Hz

F2.12 載波頻率：7.0kHz

F1組（電機參數），根據電機銘牌輸入。
