研華新型電控柜系統解決方案，采用嵌入式工控機，無風扇無硬盤免維護；低功耗更節能；導軌安裝、小尺寸，縮小電控柜尺寸，降低成本，配合研華經典的ADAM模塊進行I/O采集，或可和電控柜里的PLC進行無縫接連，幫助您降低PLC系統模擬量的成本。
       研華組態軟件內建多種PLC驅動、同時也包含直接ADAM模塊驅動，組態快捷。更有遠程監控和維護的功能軟件，方便您通過網絡，即可遠程監控及維護現場的運行狀況。還可配備研華的IP65防護等級的工業級液晶顯示器，來應對現場惡劣的生產環境。
       整個電控柜系統內部，工控機UNO-1170、PLC、ADAM模塊全采用Din-Rail標準導軌安裝，既簡化柜內各部件之間的硬件連線，又可方便布線。更可通過通過網絡利用研華提供的遠程監控軟件DiagAnywhere，方便在遠方了解現場電控柜的運行情況,還可對參數進行修改和設置, 有利于現場實現少人值守、無人值班。


       采用研華新型電控柜解決方案，尺寸更小，更省成本，又可免維護、更節能，更里彩色環保。行動起來，讓您的整個電控柜換顏一新，“綠色”起來吧！

概述
       在工業現場的電控柜中，工控機和PLC配合使用是很典型的配置方式，而傳統的工控機，風扇、硬盤、電源等原因而無法避免現場故障出現，由此所導致地停機、更換、維護，需要增加現場服務和維護等額外工作。而且傳統的工控機個頭比較大，占用電控柜中至少20%的空間，使得電控柜的尺寸無法縮小，功耗也高。電控柜中的PLC系統，模擬量采集的成本也比較高，同時也增加了整個電控柜系統的成本。

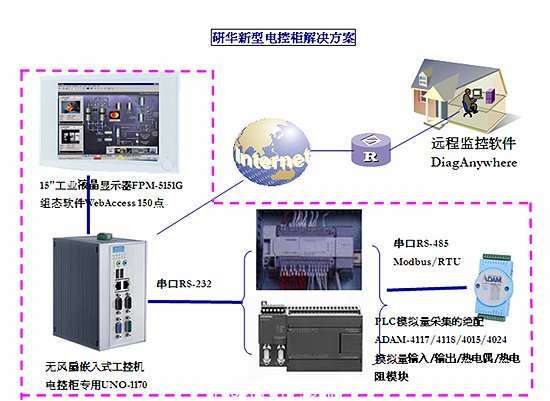

       研華新型電控柜系統，從無風扇免維護工控機到PLC系統的模擬量采集、從現場的帶觸摸屏工業液晶顯示器到組態軟件的便捷組態，甚至到使您通過以太網絡進行遠程監控和調試的工具軟件等，為您提供一體化的解決方案，使您的電控柜省空間-尺寸更小，省模擬量采集采集的成本，省組態軟件成本，又可免維護、更省電節能。

說明

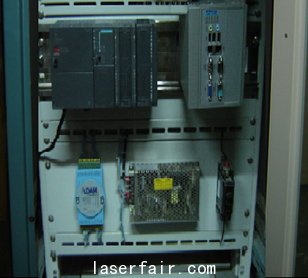

       在這個電控柜內，西門子PLC  S7-300進行現場控制，但只擴展了數字量模塊，模擬量呢？擴展了研華的ADAM模塊來實現，更低成本； UNO-1170作為工控機充當上位機的功能，低功耗、無風扇無硬盤、免維護，Celeron M 1GHz 處理器以及512MB內存正適合工業應用的速度。組態軟件WebAccess中直接帶有西門子PLC的驅動，又組態快捷。

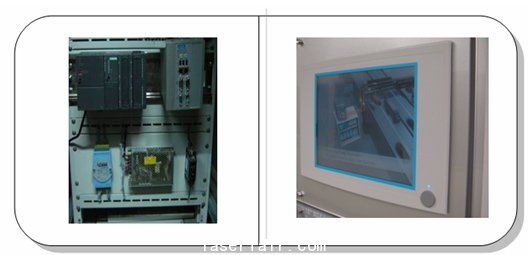

       整個柜內安裝合理、簡潔。即使內部緊湊，若通過配備帶觸摸屏的15”工業液晶顯示器進行顯示和操作，卻又顯得整個電控柜明亮而又大方。
       整套方案非常適合小型電控柜的典型應用，還可通過以太網絡通過DiagAnywhere軟件進行遠程監控，使電控柜更加智能，并增加附加值。

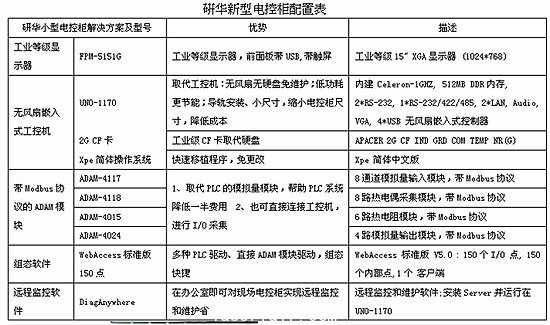

產品信息：
1、電控柜的運算核心——電控柜專用無風扇嵌入式工控機UNO-1170
–工業特色:
?DIN-rail 軌道安裝
?RS-485 數據流控制
?可編程看門狗
–運行溫度最高可達 60’C
–無風扇 / 無內部線纜鏈接
–電源防呆防錯保護
–電池備份內存
關于研華UNO-1170電控柜工控機的詳細介紹

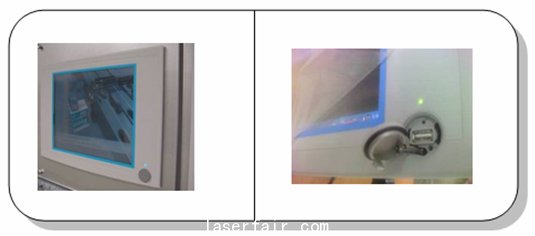

2、人機界面顯示——15”工業級液晶顯示器，可帶觸摸屏

3．ADAM模塊—PLC模擬量采集的絕配


4、組態軟件WebAccess標準版150點
      性能特點：完全基于B/S（Browser/Server）架構，具備強大的網絡功能，自帶Web客戶端與多疊式網絡安全體系，辦公室里也可以實現同步實時監控。
5、遠程監控軟件DiagAnywhere
      "DiagAnywhere"是基于Windows®操作系統的遠程維護軟件，可以遠程監視和控制研華出品的TPC、UNO和ADAM系列的設備。
