領邦研制激光探測器檢測系統

激光制造網 來源:21ic2013-07-05 我要評論(0 )

現今,功能單一的標準檢測設備已不能實現對激光探測器性能的全面測試。為此,北京領邦儀器研發了激光探測器檢測系統,可對激光探測器的功能及各項指標進行全面檢測,首...

       現今,功能單一的標準檢測設備已不能實現對激光探測器性能的全面測試。為此,北京領邦儀器研發了激光探測器檢測系統,可對激光探測器的功能及各項指標進行全面檢測,首次實現了對空間頻率編碼的激光場進行準確模擬。該系統適用于各種駕束制導激光探測器,經過少量修改,也可用于各種激光信息場的模擬。

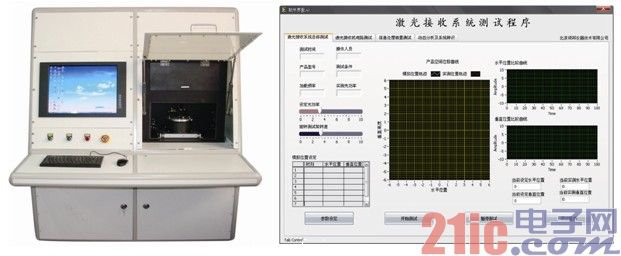

設備外觀及軟件界面
       在對激光探測器的檢驗中,傳統設備體積龐大,使用不便,只能手動測量和記錄,測試數據可靠性差;設備功能單一,不能對激光場進行準確模擬,更無法對探測器的性能進行全面測試;各儀器單獨溯源,使用費用高昂,檢測效率極低。


       為全面提高檢測效率,北京領邦儀器技術有限公司研發了“激光探測器檢測系統”(激光信息場模擬系統),該系統集光學、機械、電子及軟件算法于一體,采用激光通信技術,運用駕束制導原理,對激光探測器的功能及各項指標進行檢測。系統具有信息光場模擬、干擾光模擬及光功率監測控制等功能,可建立模擬光環境,并對激光接收機和電子裝置同時進行測試。


        系統包含激光光源及干擾光源,并配有量程可變的光功率計。對激光接收機進行測試時,由激光光源配合聲光調制器模擬制導光場,同時由氙燈制造干擾光場,在模擬光環境下測試激光接收機性能。氙燈對接收機施加光干擾,其輸出功率密度調節范圍為0~2500W/m^2。


       系統可對激光信息場的所有性能進行測試。能模擬空間頻率編碼的激光場,并以頻率形式模擬激光接收機在激光場中所處的位置。光頻率可連續變化,其變化速度可調節。


       工程師設計了專用計量軟件,測試數據真實可靠,可進行整體溯源。系統自動化程度高,可自動測量,數據自動存儲,自動生成報表,方便用戶使用。





       系統具有電子裝置信息讀取功能,可讀取電子裝置輸出電壓,并根據電壓換算成位置信息,換算方法手動輸入。能夠準確測量發射光的功率密度,實時顯示發射光功率波形,光功率密度測量誤差為±6%F.S.,調制信號頻率精度為±0.5%F.S.。
光發射系統還具有掃頻功能,可測試激光接收機的幅頻響應特性。測試系統能產生各單元部件所需的激勵信號,并能測試各單元部件的響應輸出信號。


       此系統已經成功應用于山西某所,顛覆了此前用復雜設備檢測簡單一性能的模式,使一臺設備檢測多項性能成為可能,為激光接收機、電子裝置和放大器各項性能指標的檢測提供了可靠的保障。系統首次實現了對空間頻率編碼的激光場進行準確模擬,對國內激光模擬研究具有導向性作用。
