薄膜測量系統是基于白光干涉的原理來確定光學薄膜的厚度。白光干涉圖樣通過數學函數被計算出薄膜厚度。對于單層膜來說，如果已知薄膜介質的n和k值就可以計算出它的物理厚度。

AvaSoft-Thinfilm應用軟件內包含有一個大部分常用材料和膜層n和k值的內置數據庫。

AvaSoft-Thinfilm系統可以測量的膜層厚度從10nm到50µm，分辨率可達1nm。

薄膜測量廣泛應用于半導體晶片生產工業，此時需要監控等離子刻蝕和沉積加工過程。還可以用于其它需要測量在金屬和玻璃基底上鍍制透明膜層的領域。其他領域中，金屬表面的透明涂層和玻璃襯底也需要嚴格測量。

AvaSoft-Thinfilm應用軟件能夠?qū)崟r(shí)監控膜層厚度，并且可以與其他AvaSoft應用軟件如XLS輸出到Excel軟件和過程監控軟件一起使用。

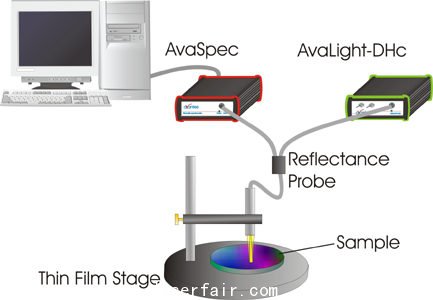

薄膜測量的典型裝置如圖所示

薄膜測量常用配置

光譜儀

AvaSpec-2048光譜儀，UA光柵（200-1100nm），UV鍍膜，DCL-UV/VIS靈敏度增強透鏡，OSC-200-1100消二階衍射效應鍍膜

膜層厚度

10nm到50µm的膜層，1nm分辨率

軟件

AvaSoft-Thinfilm應用軟件

光源

AvaLight-DHc緊湊型氘-鹵素光源

光纖

1根FCR-7UV200-2-ME反射光纖探頭

附件

THINFILM-STAGE支架，用于固定反射光纖探頭
