MicroPhase是與常規顯微鏡連接使用的便攜式3D表面測量?jī)x。即在原有顯微鏡的基礎上直接增加3D表面的測量和分析功能，而無需其他光學或機電附件，是非常靈活和實惠的選擇。連接的顯微鏡要求帶有標準C接口。

特點：
♦ 高分辨率數字顯微相機
♦ 靈活輕便，功能齊全，方便測量
♦ 處理速度快&高精度3D表面平整度分析
♦ 多成像處理
♦ 采取最先進的圖像處理和波陣面?zhèn)鞲?
♦ 采用微相技術作為最終的成像技術，降低高質量成像顯微鏡價格

高清晰金屬表面測量

強大的圖形處理功能

確的3D測量

先進的數字成像技術
軟件功能：

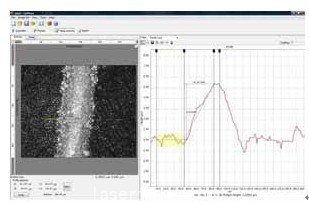

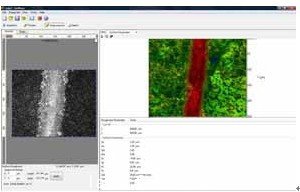

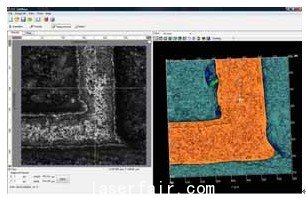

       三維分析&測量——3D表面形貌圖、表面輪廓圖、臺層高度測量、2D測量、粗糙度、波紋圖；數據采集&處理——自動標定、自動采集、自動處理、自動聚焦&曝光、范圍任選功能、導航功能；數據輸出&報告——項目報告歸檔與編輯、3D數據Excel格式輸出、3D數據第三方軟件輸出、HTML格式。


測量能力：
3D表面形貌 表面輪廓 粗糙度&波紋 臺層高度


應用范圍：
膜層 太陽能硅片 紙張 高分子材料 砂輪 橡膠 金屬 探針劃痕 焊點


應用領域：
適用于材料科學、生命科學、納米技術與國防工業等。

主要參數：
